Installation de la sonde externe (accessoire)

Le bon fonctionnement de la sonde extérieure est fondamen-
tal pour le fonctionnement correct du contrôle climatique.
INSTALLATION ET CONNEXION DE LA SONDE EXTÉRIEURE
La sonde doit être installée sur un mur extérieur du bâ-
timent que l'on veut chauffer en ayant la précaution de
respecter les indications suivantes:
monter la sonde sur la façade la plus fréquemment ex-
posée au vent, sur le mur orienté vers le NORD ou le
NORD-OUEST, à l'abri du rayonnement solaire direct;
la monter à environ 2/3 de la hauteur de la façade;
elle ne doit pas se trouver près de portes, fenêtres, ori-
fices d'évacuation des conduits d'air, conduits de fumées
ou autres sources de chaleur.
Le branchement électrique à la sonde extérieure doit
être effectué avec un câble bipolaire d'une section de
0,5 à 1 mm2, non fourni de série, d'une longueur maxi-
male de 30 mètres. Il n'est pas nécessaire de respecter la
polarité du câble à connecter à la sonde extérieure. Éviter
d'effectuer des jonctions sur ce câble; au cas où celles-ci
seraient nécessaires, elles doivent être étanches et bien
protégées.
Toute canalisation du câble de connexion éventuellement
nécessaire doit être séparée des câbles sous tension (230 Vac)

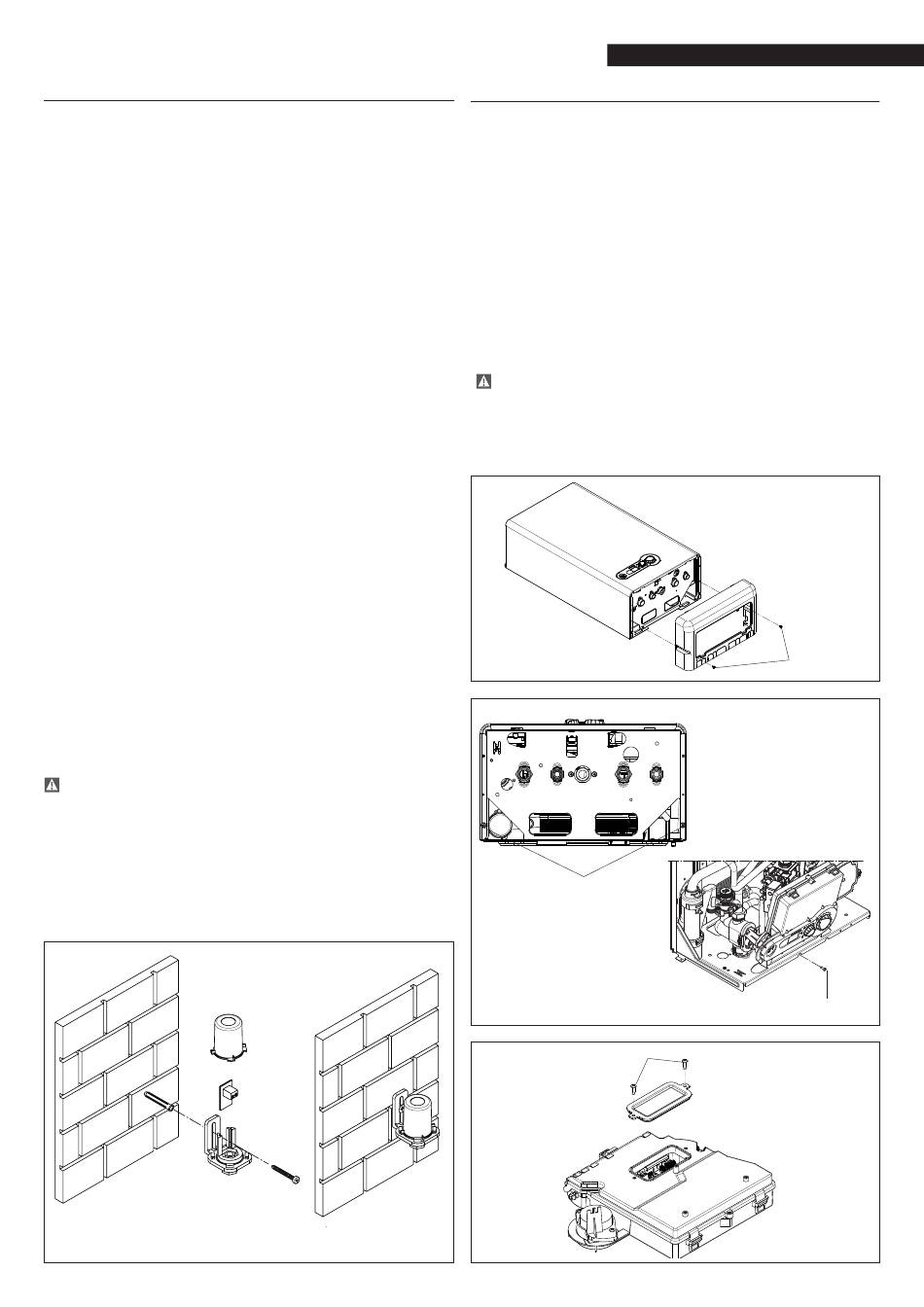

FIXATION AU MUR DE LA SONDE EXTÉRIEURE
Il faut installer la sonde dans une partie lisse du mur En
cas de briques apparentes ou des murs irréguliers, il faut
prévoir une zone de contact de préférence lisse.
Dévisser le couvercle de protection supérieur en plastique en
le tournant dans le sens inverse des aiguilles d'une montre.
Identifier le lieu de fixation au mur et réaliser le perçage
pour la cheville à expansion de 5x25.
Insérer la cheville dans le trou.
Extraire la carte de son logement.
Fixer le boîtier au mur en utilisant la vis fournie de série.
Accrocher la bride et serrer la vis.
Dévisser l'écrou du passe-câble, introduire le câble de
connexion de la sonde et le brancher à la borne électrique.
Pour le branchement électrique de la sonde extérieure à
la chaudière, se référer au chapitre "Branchements élec-
triques".
Ne pas oublier de bien fermer le passe-câble pour
éviter que l'humidité de l'air entre par l'ouverture de
celui-ci.
Replacer la carte dans son logement.
Fermer le couvercle de protection supérieur en plastique
en le tournant dans le sens des aiguilles d'une montre.
Serrer très bien le passe-câble.
19 Branchements électriques
Les chaudières Start Condens MKIS quittent l'usine de fa-
brication complètement câblées et ont seulement besoin
du branchement au réseau d'alimentation électrique (en
utilisant le câble d'alimentation fourni) et du thermostat
d'ambiance (TA) et/ou programmateur horaire à effectuer
aux bornes dédiées.
Positionner l'interrupteur général de l'installation sur
« éteint »
Dévisser les vis de fixation de la couverture raccords (A)
Dévisser les vis (B) de fixation du manteau
Déplacer vers l'avant puis vers le haut la base du man-
teau pour le décrocher du châssis
Dévisser la vis de fixation (C) du tableau de commande
Tourner le tableau de commande en avant
Dévisser les vis de fixation (D) pour accéder au bornier.
Entrée du thermostat d'ambiance à basse tension de
sécurité (contact propre).
Effectuer les branchements suivant les schémas de la page
ci-après.
