Start Condens MKIS

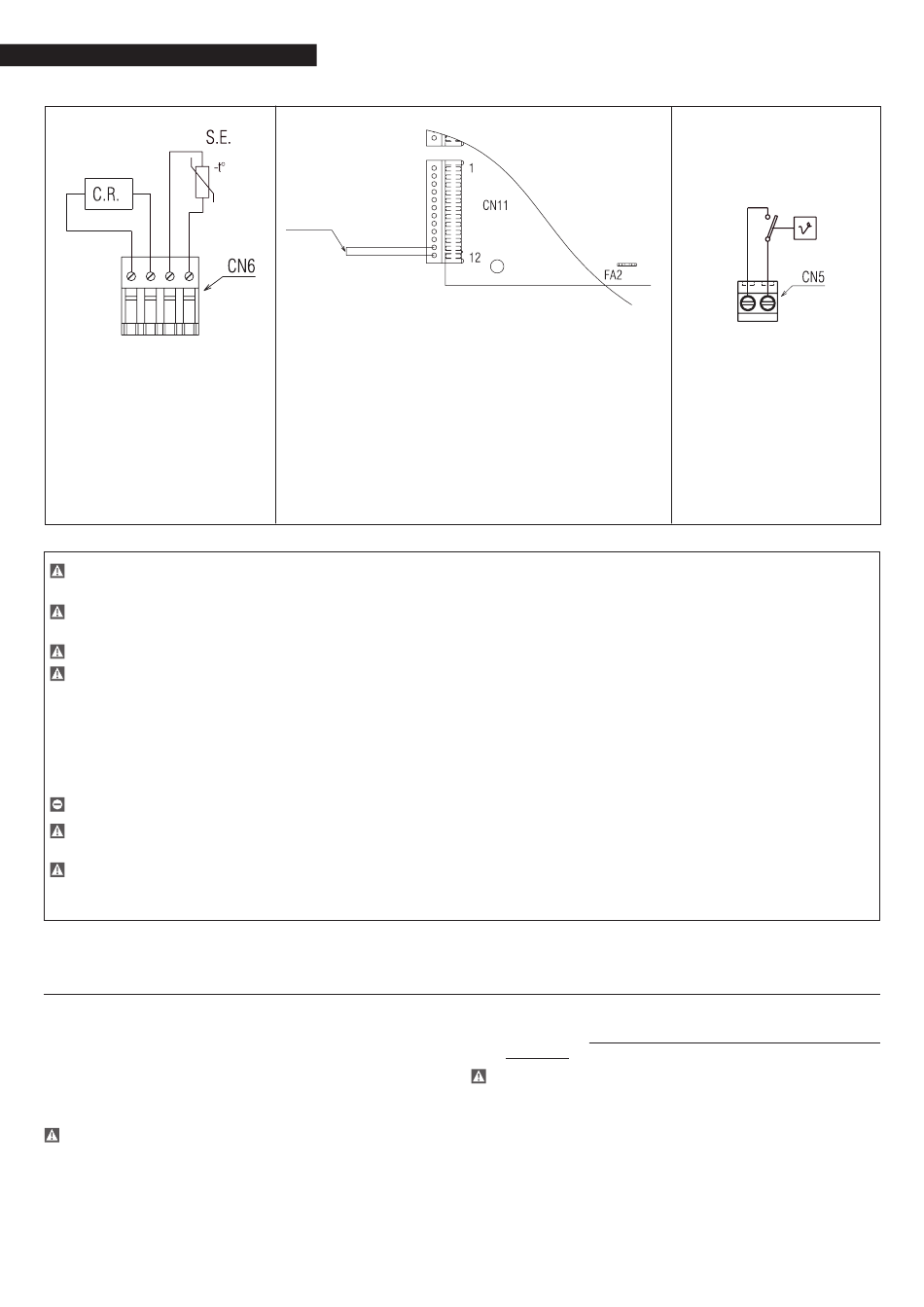

Les services de basse tension :
C.R. = commande à distance
S.E. = sonde extérieure
elles devront être branchées
sur le connecteur CN6 comme
indiqué dans la figure
En cas d'alimentation phase-phase vérifier avec un tester lequel des deux fils a un potentiel supérieur par rap-
port à la terre et le brancher à la L, de la même façon relier le fil restant à la N.
La chaudière peut fonctionner avec une alimentation phase-neutre ou phase-phase. Pour les alimentations
flottantes, non reliées à la terre, utiliser un transformateur d'isolement avec le secondaire mis à la terre.
Le conducteur de terre doit être deux centimètres plus long que les autres.
Il faut obligatoirement :
L'utilisation d'un interrupteur magnétothermique omnipolaire, sectionneur de ligne, conforme aux normes
CEI-EN 60335-1 (ouverture des contacts d'au moins 3,5 mm, catégorie III)
Utiliser des câbles de section ≥ 1,5 mm
L'ampérage de l'interrupteur doit être adapté à la puissance électrique de la chaudière, suivre les données
techniques pour vérifier la puissance électrique du modèle installé
Brancher l'appareil à une installation de terre efficace
Vérifier l'accessibilité à la prise de courant après l'installation
L'UTILISATION DES TUYAUX DU GAZ ET DE L'EAU POUR LA MISE À LA TERRE DE L'APPAREIL EST INTERDITE.
le constructeur n'est pas responsable d'éventuels dommages causés par la non observance de ce qui figure dans
les schémas électriques.
L'installateur est responsable d'assurer une mise à la terre appropriée de l'appareil ; Le fabricant décline toute
responsabilité pour des dommages éventuellement causés par l'absence ou par la mauvaise réalisation de la
mise à la terre.

20 Raccordement du gaz

Le branchement des chaudières Start Condens MKIS à l'ali-
mentation du gaz doit être effectué dans le respect des
normes d'installation en vigueur.
Avant de réaliser le raccordement, vérifier que :
- Le type de gaz est celui pour lequel l'appareil a été prévu,
- Les tuyaux sont propres.
L'installation d'alimentation du gaz doit être adaptée
au débit de la chaudière et dotée de tous les disposi-
couper à
moitié
blanc
Pour effectuer le branchement du:
T.B.T. = thermostat basse température
A.G. = alarme générique
couper à moitié le pont blanc présent sur le connec-
teur CN11 (12 pôles) et marqué avec le message TBT, dé-
nuder les fils et utiliser une borne électrique 2 pôles
pour la jonction.
et respecter le branchement L (phase) - N (Neutre)
2
16
Le thermostat d'ambiance
(24Vdc) devra être inséré
comme
schéma après avoir enlevé
le cavalier présent sur le
connecteur 2 voies (CN5)
tifs de sécurité et de contrôle prescrits par les normes
en vigueur, il est conseillé d'utiliser un filtre de taille
adaptée.
Lorsque l'installation est effectuée, vérifier que les
jonctions réalisées sont étanches.
thermostat d'ambiance
TERMOSTATO AMBIENTE
contact propre
(contatti puliti)
indiqué dans le
