Residence Aqua Condens BIS N
20 Installation de la sonde extérieur
(accessoire)
Installer la sonde externe sur un mur extérieur du bâti-
ment que l'on veut chauffer, en veillant à respecter les
indications suivantes.
elle doit être montée sur la façade la plus exposée au
vent, c'est-à-dire au NORD NORD-OUEST, en évitant de
l'exposer à la lumière solaire directe;
elle doit être montée environ aux 2/3 de la hauteur de la
façade;
elle doit se trouver loin des portes, fenêtres, évacuations
d'air, conduits de cheminée ou de toute autre source de
chaleur.

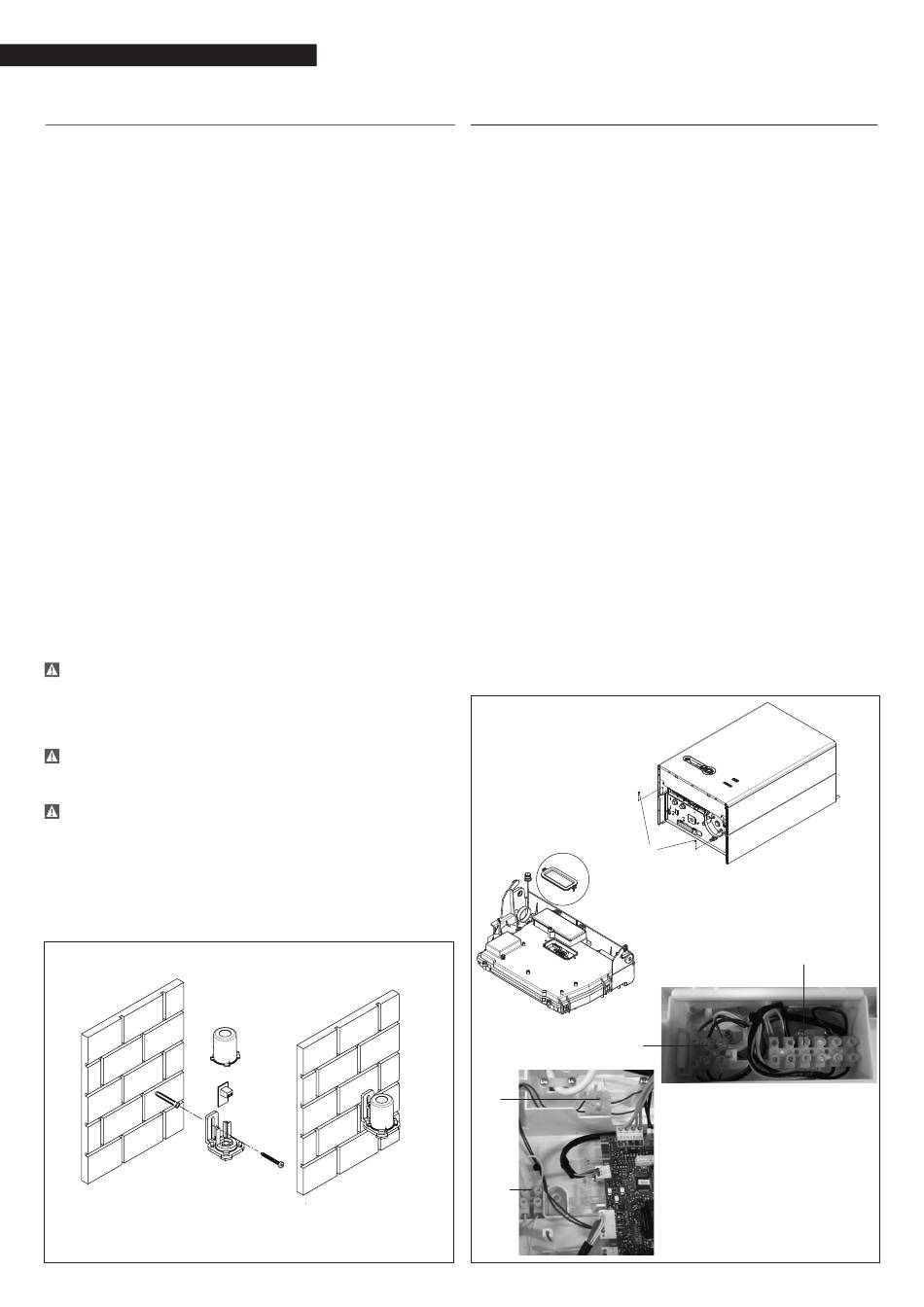

FIXATION MURALE DE LA SONDE EXTERNE
La sonde doit être placée à un endroit lisse du mur ; en
cas de briques apparentes ou de mur irrégulier, il faut
prévoir une zone de contact lisse si possible.
Retirer le couvercle de protection supérieur en plastique
en le tournant dans le sens contraire des aiguilles d'une
montre.
Identifier le lieu de fixation au mur et réaliser le perçage
destiné à la cheville à expansion de 5x25.
Insérer la cheville dans le trou.
Extraire la carte de son logement.
Fixer le boîtier au mur à l'aide de la vis fournie.
Fixer l'étrier et serrer la vis.
Dévisser l'écrou du presse étoupe, introduire le câble de
connexion de la sonde et le relier à la borne électrique.
Ne pas oublier de bien fermer le presse étoupe afin
d'éviter que l'humidité de l'air passe par son ouverture.
Remettre la carte dans son logement.
Fermer le couvercle de protection supérieur en plastique
en le tournant dans le sens des aiguilles d'une montre.
Bien serrer le presse étoupe.
Le branchement électrique de la sonde extérieure
doit se faire à l'aide d'un câble bipolaire (non fourni)
de 0,5/1 mm
de section et de 30 mètres de longueur
2
maximum. Il n'est pas nécessaire de respecter la po-
larité du câble de branchement sur la sonde externe.
Eviter de faire des raccords sur ce câble; si cela est
nécessaire, ils doivent être étanches et correctement
protégés.
Les gaines éventuelles du câble de branchement doi-
vent être séparées des câbles de tension (230V c.a.).
21 Raccordements électriques
Les chaudières Residence Aqua Condens BIS N quittent
l'usine complètement câblées; elles ne nécessitent que
le branchement au réseau d'alimentation électrique et
au/aux chronothermostat/thermostats (TA) à effectuer
aux bornes adéquates.
Positionner l'interrupteur général de l'installation sur
"éteint"
Dévisser les vis (B) de fixation de l'habillage
Déplacer à l'avant et ensuite vers le haut la base de
l'enveloppe pour la décrocher du châssis
Tourner en avant le tableau
Retirer le pétit couvercle de la carte eléctronique en
devissant les 2 vis pour acceder aux borniers.
Bra
nchement des accessoires
• THERMOSTAT D'AMBIANCE ou POR
Les contacts du thermostat d'ambiance doivent être
dimensionnés pour du 24 Vdc.
Brancher sur le bornier 6 pôles M6 après avoir ôté le
shunt en place.
Les contacts du programmateur POR doivent être dimen-
sionnés pour du 24Vdc.
• SONDE EXTERIEURE
Brancher sur le bornier 6 pôles M6.
• PROGRAMMATEUR HORAIRE SANITAIRE
Les contacts du programmateur POS doivent être dimen-
sionnés pour du 24Vdc.
Brancher sur le bornier 2 pôles M2 après avoir ôté le
shunt en place (fils violet).
• SECURITE PLANCHER CHAUFFANT
Effectuer les branchements sur le bornier M2a après
avoir enlevé le shunt.
M3
M2
M2A
16
B
M6
