11. aLarmes

Les alarmes sur seuils sont disponibles uniquement dans le DIRIS Digiware U-30, I-35, I-45 et IO-20.
Les alarmes sur entrées numériques avec changement d'état de la sortie sont disponibles uniquement dans le
DIRIS Digiware I-45 et DIRIS Digiware IO-10.
11.1. Alarmes sur événements
Des alarmes peuvent être générées à partir de dépassement de seuil de mesures électriques, de consommations,
de variations de niveau ou de changement d'état sur les entrées. De plus, des combinaisons peuvent être réalisées
sur les alarmes créées.
Jusqu'à 25 alarmes détectées sont enregistrées et horodatées, une alarme pouvant avoir 3 états distincts : Alarme
active, Alarme terminée, Alarme terminée et acquittée. L'acquittement se fera, au choix, automatiquement ou par
une action de l'utilisateur.
Jusqu'à 8 alarmes sur mesure électrique sont configurées par équipement et 4 sur les changements d'état d'une
entrée numérique. Les entrées numériques sont uniquement disponibles sur les modules DIRIS Digiware I-43, I-45
et IO-10.
La configuration des alarmes s'effectue au travers du logiciel Easy Config.
11 .1 .1 . Paramètres électriques
Les alarmes disponibles seront fonction des paramètres électriques mesurés dans les produits.
• Alarme sur variation de la valeur instantanée ou moyenne d'une grandeur électrique : Courant, tension, fréquence,
puissance, facteur de puissance, Cos phi, taux de distorsion harmonique ou d'une grandeur analogique sur
module DIRIS Digiware IO-20.
• Choix d'un seuil haut, bas et de l'hystérésis.
• Réglage d'une temporisation en début et fin d'alarme.
• Pour les grandeurs triphasées courant, tension et taux de distorsion harmonique associés, une alarme peut être
générée si la condition est remplie sur une combinaison de phases :
- sur une seule phase : Phase1, Phase2, Phase3
- sur toutes les phases simultanément : Phase1 et Phase2 et Phase3
- sur une phase parmi les trois phases : Phase1 ou Phase2 ou Phase3

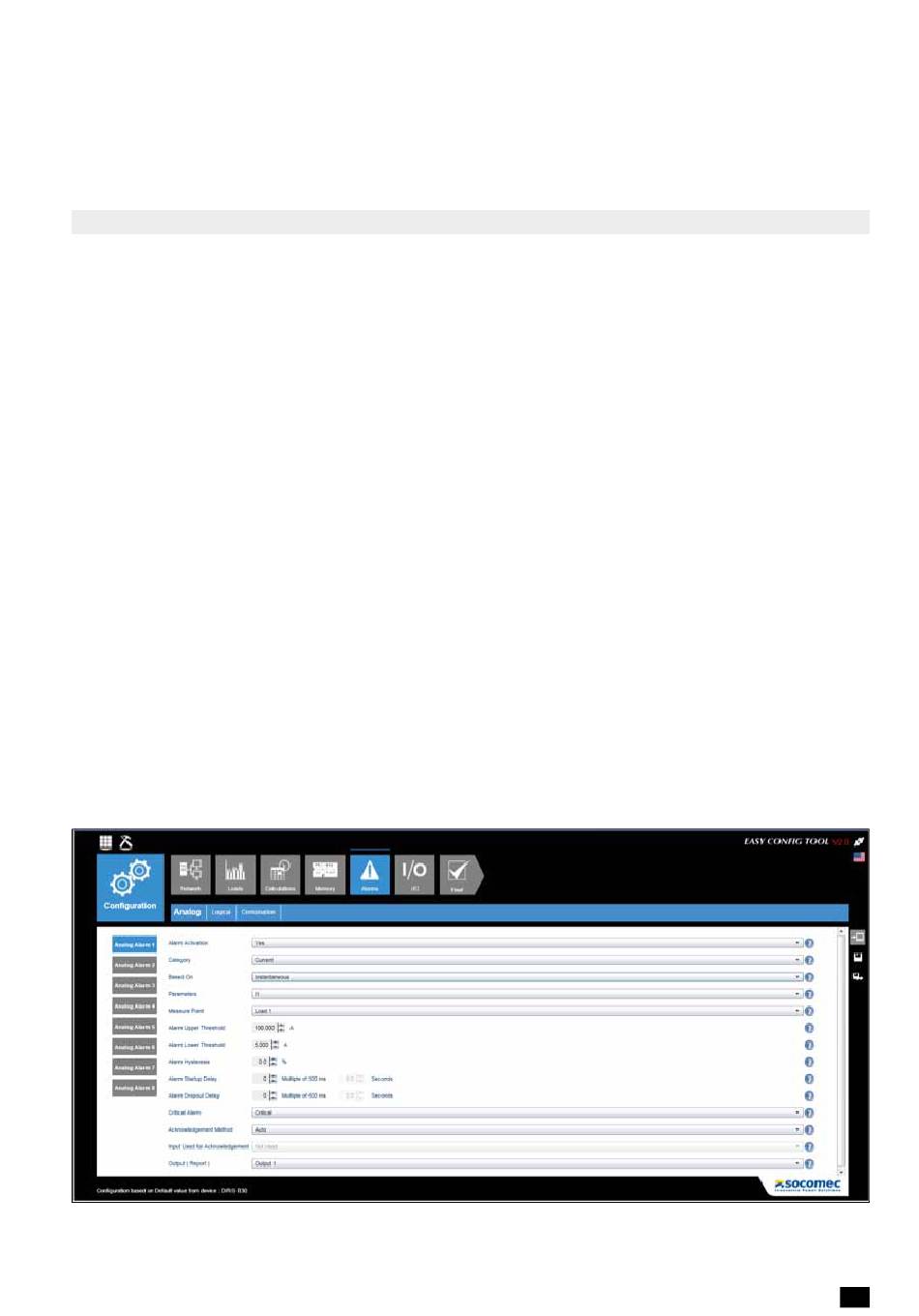

Exemple de paramétrage d'une alarme sur le courant via Easy Config :
DIRIS DIGIWARE - 542 875 E - SOCOMEC
FR
57
