- Page 1 MANUEL D’INSTALLATION ET D’UTILISATION COUNTIS E45/E46 Compteur d'énergie triphasé via TC jusqu'à 12 000A – M-Bus COUNTIS E45 COUNTIS E46 - MID...
-
Page 2: Table Des Matières
6.1. Raccordement des COUNTIS E45/E46 ........ - Page 3 14. LEXIQUE DES ABRÉVIATIONS ............33 COUNTIS E45/E46 - 547983B - SOCOMEC...
-
Page 4: Documentation
Le montage, l'utilisation, l'entretien et la maintenance de cet équipement ne doivent être effectués que par des professionnels qualifiés dûment formés. Le non-respect des instructions de la présente notice ne saurait engager la responsabilité de SOCOMEC. 2.1. Risque d'électrocution, de brûlure ou d'explosion •... -
Page 5: Opérations Préalables
• l'équipement n'a pas été endommagé pendant le transport ; • la référence du dispositif correspond à la commande ; • le colis contient : - 1 appareil - 1 kit de plombage (pour le COUNTIS E46) - 1 guide de démarrage rapide COUNTIS E45/E46 - 547983B - SOCOMEC... -
Page 6: Introduction

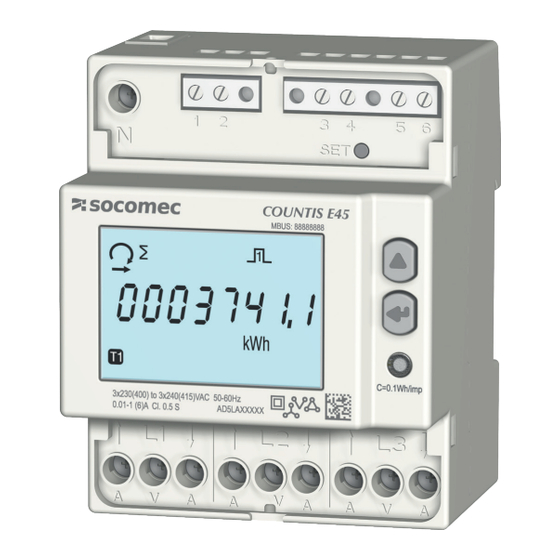

4.1. Présentation des COUNTIS E45/E46 Les COUNTIS E45/E46 sont des compteurs modulaires d'énergie électrique active et réactive, affichant l'énergie consommée et produite. Ils sont destinés aux réseaux triphasés et peuvent être raccordés via un TC 1/5 A sur des installations jusqu'à... -
Page 7: Écran Lcd
11. Compteurs partiels. Clignotant = compteur partiel à l'arrêt 12. Affichage du tarif 13. Bilan énergétique 14. Valeur inductive 15. Valeur capacitive 16. Énergie ou puissance importée ( ) ou exportée ( 4.5. Dimensions Dimensions : in/mm 2.83 0.24 1.73 2.52 COUNTIS E45/E46 - 547983B - SOCOMEC... -
Page 8: Valeurs Électriques Mesurées
Note: ∑ est la somme des relevés des compteurs par phase, divisée par 3. Note: En présence d'une connexion 3 fils, les relevés de tension suivants ne sont pas disponibles : phase-neutre, courant du neutre, alimentation phasée, facteur de puissance pour chaque phase et puissance pour chaque phase. COUNTIS E45/E46 - 547983B - SOCOMEC... -
Page 9: Bilan Énergétique - Définition
• Éviter les vibrations comportant des accélérations supérieures à 1°g pour des fréquences inférieures à 60 Hz. 5.2. Montage sur rail DIN Les COUNTIS E45/E46 peuvent être montés sur un rail DIN de 35 mm (EN 60715TM35). Ils doivent être utilisés dans des armoires électriques. -
Page 10: Raccordement
Rigide / Souple 0,14 mm -> 2,5 mm 0,27" / 6,9 mm 4,5 lb.in / 0,5 Nm max. Rigide / Souple 1,5 mm -> 35 mm 0,47" / 12 mm 17,70 lb.in / 2 Nm max. COUNTIS E45/E46 - 547983B - SOCOMEC... -
Page 11: Raccordement Au Réseau Électrique Et Aux Charges Utilisatrices
6.2. Raccordement au réseau électrique et aux charges utilisatrices Les COUNTIS E45/E46 sont destinés aux réseaux triphasés avec ou sans neutre. La mise à la terre du TC secondaire est interdite dans le système de mise à la terre IT; il est facultatif dans le système de mise à... -
Page 12: Conformité Mid
Les informations fournies via la communication M-Bus ne sont transmises qu'à titre indicatif et n'ont aucune valeur légale. • Déclaration de conformité MID La déclaration de conformité MID est disponible sur le site Internet : www.socomec.com/en/countis-e4x Scellé COUNTIS E45/E46 - 547983B - SOCOMEC... -
Page 13: Communication
être configurés via l'interface de l'appareil. 8.4. Tables de communication Les tables de communication et les explications correspondantes sont disponibles sur la page documentations des COUNTIS E45/E46 sur le site Internet à l'adresse suivante : www.socomec.com/en/countis-e4x COUNTIS E45/E46 - 547983B - SOCOMEC... -
Page 14: Configuration
9. CONFIGURATION La configuration peut s'effectuer directement à partir de l'écran des COUNTIS E45/E46 en mode Programmation ou via communication. Les paragraphes suivants décrivent la configuration à partir de l'écran. 9.1. Configuration à partir de l'écran À partir de l'écran, passer en mode Programmation pour modifier les paramètres de communication. Le processus de navigation à... -
Page 15: Vue Détaillée Du Menu Setup 1
/60 Hz Sélection de la gestion des tarifs COM = ModBus connection DiG = T1/T2 inputs x1 Confirmer >3s Quitter le menu Y=Enregistrer le paramètre et quitter N=Quitter sans enregistrer C=Continuer sans enregistrer x1 Confirmer COUNTIS E45/E46 - 547983B - SOCOMEC... -
Page 16: Vue D'ensemble Du Menu Setup 2
Ea+ partiel (kWh) Tarif T1, T2, T3, T4 Ea+ partiel (kWh) Ea- partiel (kWh) Tarif T1, T2, T3, T4 Ea- partiel (kWh) Eap partiel (kVAh) Er+ partiel (kVarh) Er- partiel (kVarh) Retour à l'écran du premier menu, SETUP 2 COUNTIS E45/E46 - 547983B - SOCOMEC... -
Page 17: Vue Détaillée Du Menu Setup 2
Ea+ partiel Tarif T1, T2, T3, T4 ; Ea+ partiel ; Ea- partiel Tarif T1, T2, T3, T4 ; Ea- partiel; Eap partiel ; Er+ partiel ; Er- partiel Retour à l'écran du premier menu, SETUP 2 XX = valeur par défaut COUNTIS E45/E46 - 547983B - SOCOMEC... -
Page 18: Exemple : Configuration De L'adresse De Communication
9.1.4. Exemple : configuration de l'adresse de communication En mode SETUP 2 (voir Page 14), accéder à l'écran APri Adresse primaire. Exemple : changement de l'adresse primaire en 243. >3s Adresse M-Bus secondaire Vitesse de communication Remise à zéro des énergies partielles COUNTIS E45/E46 - 547983B - SOCOMEC... -
Page 19: Utilisation
Retour au Retour au premier écran, importée premier écran, premier écran, menu « tot » et exportée menu « rt » menu « info » partielle Bilan de l'énergie active Bilan de l'énergie réactive Retour au premier écran, menu « Par.b » COUNTIS E45/E46 - 547983B - SOCOMEC... -
Page 20: Vue Détaillée Du Menu Du Tarif 1, « Tar.1
Énergie réactive inductive importée, tarif 1 Retour au premier écran, menu « Tar.1 » Énergie réactive inductive exportée, tarif 1 Énergie réactive capacitive importée, tarif 1 Énergie réactive capacitive exportée, tarif 1 Énergie réactive importée, tarif 1 COUNTIS E45/E46 - 547983B - SOCOMEC... -
Page 21: Vue Détaillée Du Menu Du Tarif 2, « Tar.2
Énergie réactive inductive importée, tarif 2 Retour au premier écran, menu « Tar.2 » Énergie réactive inductive exportée, tarif 2 Énergie réactive capacitive importée, tarif 2 Énergie réactive capacitive exportée, tarif 2 Énergie réactive importée, tarif 2 COUNTIS E45/E46 - 547983B - SOCOMEC... -
Page 22: Vue Détaillée Du Menu Du Tarif 3, « Tar.3
Énergie réactive inductive importée, tarif 3 Retour au premier écran, menu « Tar.3 » Énergie réactive inductive exportée, tarif 3 Énergie réactive capacitive importée, tarif 3 Énergie réactive capacitive exportée, tarif 3 Énergie réactive importée, tarif 3 COUNTIS E45/E46 - 547983B - SOCOMEC... -
Page 23: Vue Détaillée Du Menu Du Tarif 4, « Tar.4
Énergie réactive inductive importée, tarif 4 Retour au premier écran, menu « Tar.4 » Énergie réactive inductive exportée, tarif 4 Énergie réactive capacitive importée, tarif 4 Énergie réactive capacitive exportée, tarif 4 Énergie réactive importée, tarif 4 COUNTIS E45/E46 - 547983B - SOCOMEC... -
Page 24: Vue Détaillée Du Menu Du Total, « Tot
L1, L2, L3, ∑ ∑ Énergie réactive inductive importée totale ∑ Retour au premier écran, menu « tot » Énergie réactive inductive exportée totale ∑ Énergie réactive capacitive importée totale ∑ Énergie réactive capacitive exportée totale ∑ COUNTIS E45/E46 - 547983B - SOCOMEC... -
Page 25: Vue Détaillée Du Menu Des Relevés Partiels Et Du Bilan Énergétique « Par.b
Énergie active partielle exportée, tarif T1 Bilan de l'énergie active ∑ Énergie active partielle exportée, tarif T2 Bilan de l'énergie réactive ∑ Énergie active partielle exportée, tarif T3 ∑ Retour au premier écran, menu « Par.b » COUNTIS E45/E46 - 547983B - SOCOMEC... -
Page 26: Démarrage Du Compteur Partiel
10.6.1. Démarrage du compteur partiel Y=OK N=Annuler x1 Confirmer 10.6.2. Arrêt du compteur partiel Y=OK N=Annuler x1 Confirmer 10.6.3. Remise à zéro du compteur partiel >3s Y=OK N=Annuler x1 Confirmer COUNTIS E45/E46 - 547983B - SOCOMEC... -
Page 27: Vue Détaillée Du Menu Des Relevés En Temps Réel, « Rt
L1, L2, L3, ∑ Retour au premier écran, menu « rt » Tension phase/phase en temps réel ∑ Tension phase/neutre en temps réel ∑ Courant triphasé en temps réel ∑ Facteur de puissance en temps réel ∑ COUNTIS E45/E46 - 547983B - SOCOMEC... -
Page 28: Vue Détaillée Du Menu « Info
Somme de contrôle du logiciel non métrologique Port de communication installé Type de raccordement 3 phases, 4 fils, 3 TC 3 phases, 3 fils, 3 TC 3 phases, 3 fils, 2 TC Valeur primaire TC (CtP) 1…12000 A COUNTIS E45/E46 - 547983B - SOCOMEC... -
Page 29: Messages De Diagnostic
Vérifier le câblage du neutre et de la phase 1 Les phases ne s'affichent pas à l'écran Vérifier le câblage Inversion des phases à l'écran Vérifier la configuration du réseau Message d'erreur Vérifier que le compteur fonctionne correctement COUNTIS E45/E46 - 547983B - SOCOMEC... -
Page 30: Caractéristiques
290 V phase-neutre / 500 V phase-phase MESURE DE LA FRÉQUENCE Mesure de la fréquence 45-65 Hz MESURE DE L'ÉNERGIE Actif Réactive Relevé total et partiel Comptage MID Bidirectionnel avec réseau triphasé Résolution 10 Wh, 10 varh COUNTIS E45/E46 - 547983B - SOCOMEC... -
Page 31: Sortie Impulsions
Fréquence : 1 écran, 4 digits 45,00-65,00 Hz COMMUNICATION M-Bus 2 fils + blindage / half duplex Protocole M-Bus Débit en baud 300, 600, 1200, 2400, 4800, 9600 bps Unité de charge utilisatrice ENREGISTREMENT Registres d'énergie En mémoire FRAM COUNTIS E45/E46 - 547983B - SOCOMEC... -
Page 32: Conditions Environnementales
Sur rail DIN (EN 60715) Capacité de raccordement, couple de serrage Voir chapitre "6. Connection", page 10 Indices de protection Avant : IP51 - Coffret : IP20 Classe d'isolation Classe II (EN 50470-1) Masse 440 g COUNTIS E45/E46 - 547983B - SOCOMEC... -
Page 33: Lexique Des Abréviations
Remise à zéro compteur partiel ConF? Confirmer la sélection Enregistrer et quitter Quitter sans enregistres Continuer sans enregistrer Option de gestion des tarifs Gestion des tarifs via communication Gestion des tarifs via entrée de l'appareil COUNTIS E45/E46 - 547983B - SOCOMEC... - Page 34 SIÈGE GÉNÉRAL, CONTACTER : SOCOMEC SAS, 1-4 RUE DE WESTHOUSE, 67235 BENFELD, FRANCE www.socomec.com 547983B...
