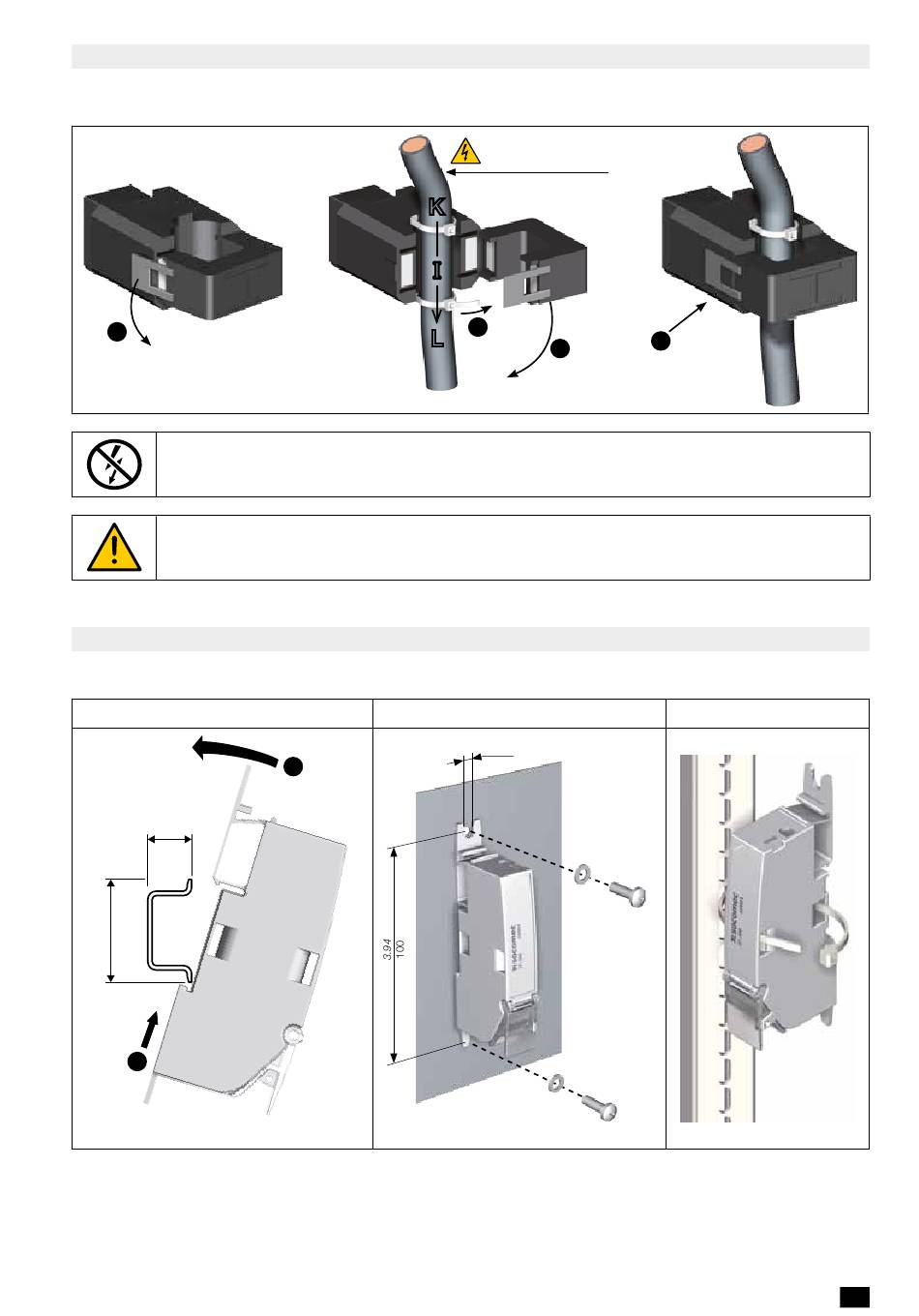

5.4. Montage des capteurs ouvrants TR
5 .4 .1 . Montage sur câble
1
NE pas enserrer ou retirer de conducteurs NON ISOLES sous TENSION DANGEREUSE pouvant
entraîner un choc électrique, une brûlure, ou un arc électrique.
Réf. CEI 61010-2-032
Avant de fermer le capteur TR, vérifier la propreté de l'entrefer (pas de pollution ni de corrosion)
5.5. Montage des capteurs flexibles TF
5 .5 .1 . Montage de l'intégrateur
rail Din
0.29 or 0.59
7.5 or 15
1.38
35
1
DIRIS DIGIWARE - 542 875 E - SOCOMEC
K
I
L
platine
2
Montage uniquement sur
des câbles 300 V isolés !
Click !
2
3
0.19
5
M4 - 0.5 Nm
Rondelle
Ø 0.47 in
Ø 12 mm max.
4
Châssis
FR
31
