8. LeDs D'état et auto-aDressage

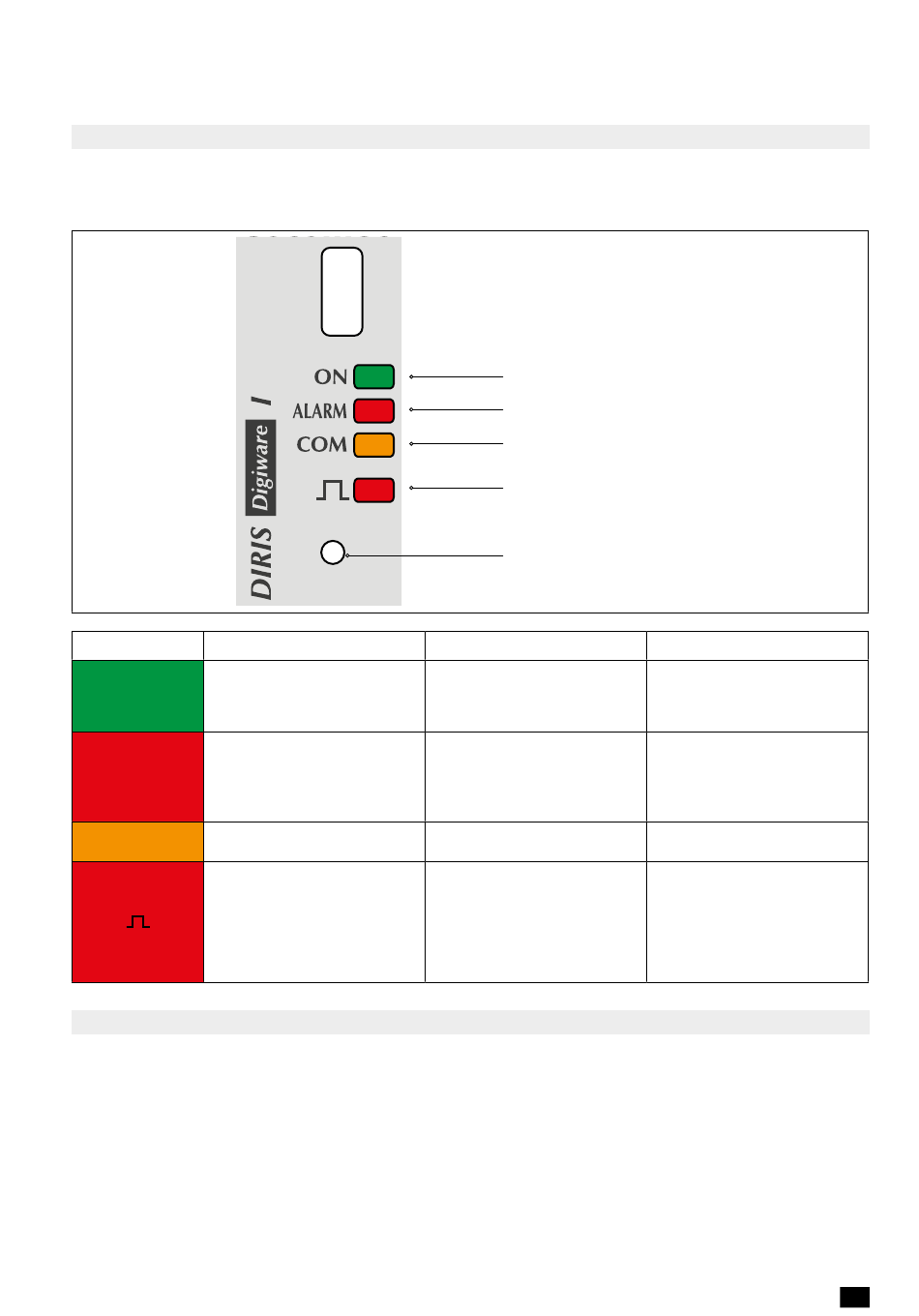

8.1. leds d'état
Des leds permettent à tout moment de connaître le statut du produit.
Le bouton d'adressage permet d'assigner automatiquement une adresse Modbus à partir de la passerelle.
État de la LED
En fonctionnement
on
Une alarme sur événement
(logique/analogique...) est active
aLarm
(non-prioritaire si alarme système
en même temps)
Problème d'adressage.
com
8.2. Auto-adressage
Le mode d'auto-adressage permet une affectation automatique des adresses aux produits connectés aux
passerelles DIRIS G ou aux afficheurs déportés DIRIS Digiware D. Ce mode est uniquement compatible avec les
PMD de type DIRIS B-30 et DIRIS Digiware. L'affectation des adresses se fera manuellement sur les autres PMD
(DIRIS A) et compteurs (COUNTIS).
Deux modes sont disponibles :
• Mode 1 - Auto-détection et adressage automatique
• Mode 2 - Auto-détection et choix des adresses
Le mode 1 est manuel (voir descriptif ci-dessous).
Le mode 2 s'effectue à partir d'un PC équipé d'Easy Config.
DIRIS DIGIWARE - 542 875 E - SOCOMEC
Fixe
10 secondes - Sur demande par
une commande Modbus pour
identification du produit (Écran
déporté, ....)
Au moins une alarme système
est active (capteur de courant
déconnecté, mauvaise
association V/I, mauvais primaire
du capteur de courant).
Adresse OK
non disponible
I - xx : non disponible
IO-10 : Correspond au
changement d'état sur l'ensemble
des entrées (IN1, IN2, IN3, IN4)
configurées en mode état logique
Alimentation
Alarme
Communication
Métrologie
Bouton d'adressage
Clignotante
1 seconde au démarrage et
lorsqu'une trame reçue est traitée
I - xx : Correspond au poids
d'impulsion métrologique
IO-10 : Correspond au poids
d'impulsion métrologique de
l'entrée 1 (IN1) configurée en
mode compteur d'impulsion
Impulsion
1 seconde au démarrage
1 seconde au démarrage
FR
47
