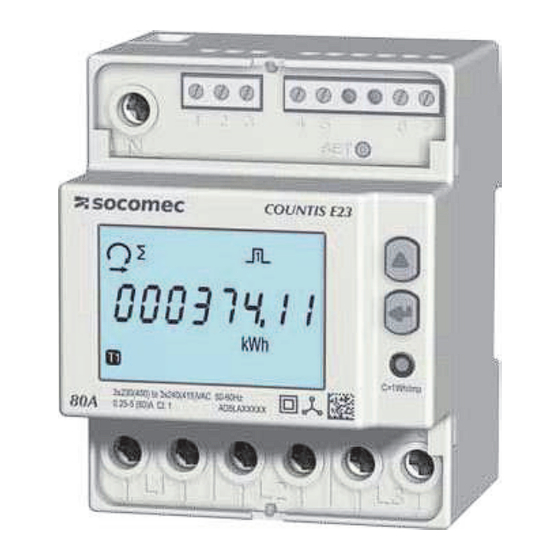

COUNTIS E23/E24
Compteur d'énergie triphasé
FR
COUNTIS E23
COUNTIS E24 - MID
www.socomec.com/
en/countis-e2x

Publicité

Table des Matières
loading

Manuels Connexes pour socomec COUNTIS E23

Sommaire des Matières pour socomec COUNTIS E23

  • Page 1 COUNTIS E23/E24 Compteur d’énergie triphasé COUNTIS E23 COUNTIS E24 - MID www.socomec.com/ en/countis-e2x...

  • Page 2: Table Des Matières

    SOMMAIRE 1. DOCUMENTATION .............3 2.

  • Page 3: Documentation

    1. DOCUMENTATION www.socomec.com/en/countis-e2x...

  • Page 4: Danger Et Avertissements

    2. DANGER ET AVERTISSEMENTS 2.1. Risques d’électrocution, de brûlures ou d’explosion Si ces précautions n’étaient pas respectées, cela pourrait entraîner des blessures graves ou la mort. 2.2. Risques de détérioration de l’appareil Si ces précautions n’étaient pas respectées, cela pourrait endommager l’appareil. 2.3.

  • Page 5: Opérations Préalables

    3. OPÉRATIONS PRÉALABLES...

  • Page 6: Présentation

    4. PRÉSENTATION 4.1. 4.2. Fonctions Description Référence 4850 3050 4850 3051 4.3. Faces avant 1 2 3 1 2 3 Connexion réseau triphasé 8. Connexion au neutre...

  • Page 7: Ecran Lcd

    4.4. Ecran LCD 4 5 6 4.5. Dimensions in/mm 2.83 0.24 1.73 2.52...

  • Page 8: Grandeurs Électriques Mesurées

    4.6. Grandeurs électriques mesurées 4.6.1. Mesures Unité de Valeurs instantanées Symbole mesure communication Courant Facteur puissance Direction du courant Données enregistrées Autres informations NOTE : correspond à la somme des mesures par phase divisée par 3. 4.6.2. Energy balance Formule...

  • Page 9: Montage

    5. MONTAGE 5.1. Recommandation et sécurité 5.2. Montage sur rail DIN...

  • Page 10: Raccordement

    6. RACCORDEMENT 6.1. -> 0.27in 1 2 3 4.5 lb.in / -> 0.47in 17.70 lb.in / 6.2. Raccordement au réseau électrique et aux charges COM RS485 MODBUS T1/2 NC - + MODBUS 1 2 3 Sortie Impulsion Sorties impulsion type optocoupleur Tarif Réseau 3 x 80A...

  • Page 11: Conformité Mid

    7. CONFORMITÉ MID Type de réseau Montage des caches-bornes Verrouillage de la touche programmation Communication RS485 Déclaration de conformité MID www.socomec.com/en/countis-e2x Scellé...

  • Page 12: Communication

    8. COMMUNICATION 8.1. Généralités + - NC + - NC + - NC + - NC + - NC NC - + + - NC 8.2. Règles RS485...

  • Page 13: Structure De La Communication

    8.3. Structure de la communication 1 octet 1 octet 2 octets 2 octets 2 octets 8.4. Tables de communication www.socomec.com/en/countis-e2x...

  • Page 14: Configuration

    9. CONFIGURATION 9.1. Fonction Où Boutons Pression Changement de menu Changement de page dans un menu 9.1.1. du produit. >3s Sélection du contrôle du tarif COM = raccordement Modbus DiG = entrées T1/T2 >3s Y=Sortir en enregistrant les réglages N=Sortir sans enregistrer C=Continuer sans enregistrer...
  • Page 15 9.1.2. >3s Retour premier écran menu "SETUP 2"...
  • Page 16 9.1.3. >3s Adresse de communication Vitesse de communication 38400 Parité de communication Bit de stop de communication 1, 2 Reset des énergies Retour premier écran menu "SETUP 2"...
  • Page 17 9.1.4. >3s Baudrate Modbus Parity Modbus Stop bits All partial counters reset...

  • Page 18: Utilisation

    10. UTILISATION Tarif 1 Tarif 2 Total (tot) Valeurs par- Valeurs ins- Information (Tar.1) (Tar.2) tielles et bilan tantannées (inFo) (rt) (Par.b) Firmware et exportée et exportée exportée ______________ ______________ ______________ ______________ ______________ ______________ phase et phase/ Firmware non- importée et importée et neutre exportée...
  • Page 19 10.1. Energie active importée tarif 1 Energie réactive exportée tarif 1 Energie active exportée tarif 1 Energie réactive inductive importée tarif 1 Retour premier écran menu "Tar.1" Energie réactive inductive exportée tarif 1 Energie réactive capacitive importée tarif 1 Energie réactive capacitive exportée tarif 1 Energie réactive importée tarif 1...
  • Page 20 10.2. Energie active importée tarif 2 Energie réactive exportée tarif 2 Energie active exportée tarif 2 Energie réactive inductive importée tarif 2 Retour premier écran menu "Tar.2" Energie réactive inductive exportée tarif 2 Energie réactive capacitive importée tarif 2 Energie réactive capacitive exportée tarif 2 Energie réactive importée tarif 2...
  • Page 21 10.3. Energie active totale importée Energie réactive totale importée Energie active totale exportée Energie réactive totale exportée Energie apparente totale Energie réactive inductive totale importée Retour premier écran menu "tot" Energie réactive inductive totale exportée Energie réactive capacitive totale importée Energie réactive capacitive totale exportée...
  • Page 22 10.4. Energie active partielle importée Tarif T1 Energie réactive partielle importée Energie active partielle importée Tarif T2 Energie réactive partielle exportée Energie active partielle importée Bilan Energie active Energie active partielle exportée Tarif T1 Bilan Energie réactive Energie active partielle exportée Tarif T2 Energie active partielle exportée Retour premier écran menu "Par.b"...

  • Page 23: Démarrage Du Compteur D'énergies Partielles

    10.4.1. Démarrage du compteur d'énergies partielles Y=Valider N=Annuler 10.4.2. Arrêt du compteur d'énergies partielles Y=Valider N=Annuler 10.4.3. Remise à zéro du compteur d'énergies partielles >3s Y=Valider N=Annuler...
  • Page 24 10.5. Puissances active instantanées Fréquence Puissances apparente instantanées Puissances réactive instantanées Retour premier écran menu "rt" Tension phase/phase instantanée Tension phase/neutre instantanée Courant triphasé instantané Facteur de puissance instantané...
  • Page 25 10.6. Version du Firmware métrologique Version du Firmware non-métrologique Checksum du Firmware métrologique Checksum du Firmware non-métrologique Port de communication installé Retour premier écran menu "info"...

  • Page 26: Messages De Diagnostic

    11. MESSAGES DE DIAGNOSTIC 11.1. Phases manquantes 11.2. Inversion de phases 11.3. Dysfonctionnement...

  • Page 27: Assistance

    12. ASSISTANCE Causes Solutions...

  • Page 28: Caractéristiques

    13. CARACTÉRISTIQUES CARACTÉRISTIQUES GÉNÉRALES CARACTÉRISTIQUES DE FONCTIONNEMENT MESURE DES COURANTS Consommation des entrées CAPACITÉ DE SURCHARGE MESURE DES TENSIONS Consommation MESURE FRÉQUENCE MESURE ÉNERGIE PRÉCISION ÉNERGIE TARIF pour Ea+...
  • Page 29 LED METROLOGIQUE (Ea+, Ea-) SORTIE IMPULSION … AFFICHAGE COMMUNICATION SAUVEGARDE CONDITIONS ENVIRONNEMENTALES BOÎTIER...
  • Page 30 e protection...

  • Page 31: Lexique Des Abréviations

    14. LEXIQUE DES ABRÉVIATIONS...
  • Page 32 CORPORATE HQ CONTACT: SOCOMEC SAS 1-4 RUE DE WESTHOUSE 67235 BENFELD, FRANCE www.socomec.com 545 877 A...
