INSTALLATION

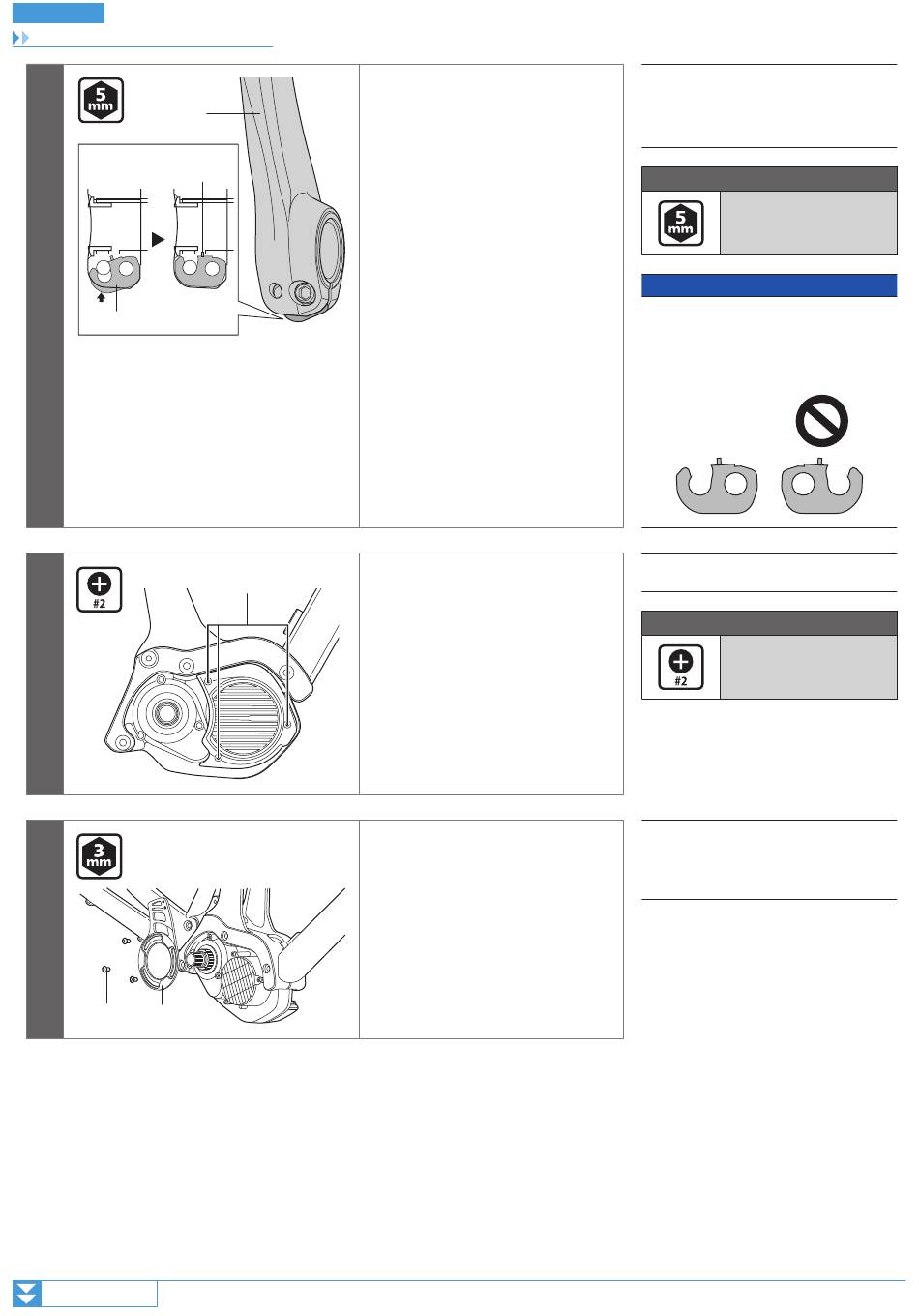

Installation de la manivelle et du plateau avant
(C)
(z)
3
(B)
4
5
(A)
(B)
Suite page suivante
(A)
(A)
Poussez la plaque d'arrêt, et vérifiez si
l'ergot de la plaque est solidement logé
au bon endroit, puis serrez la vis de la
manivelle gauche.
Serrez les deux vis de manière uniforme
au couple de serrage prescrit
(12 - 14 Nm).
(z)
Le schéma concerne la manivelle
gauche (coupe transversale)
Fixez le cache de l'unité de commande.
Serrez les vis de fixation du cache (M3)
aux trois endroits.
En cas d'utilisation d'un dispositif de
chaîne, serrez provisoirement la plaque
arrière sur l'élément de fixation du
plateau avant.
12
(A)
Ergot de la plaque
(B)
Plaque d'arrêt
(C)
Manivelle gauche
Couple de serrage
12 - 14 Nm
REMARQUE
•
Les deux boulons doivent être serrés en
même temps plutôt que séparément.
•
Montez la plaque d'arrêt dans le bon sens,
comme indiqué sur le schéma.
(A)
Vis de fixation du cache (M3)
Couple de serrage
0,6 Nm
(A)
Boulon de fixation de la plaque
arrière (M6)
(B)
Plaque arrière
