Español
Introducción
Commander C200 y C300 conforman una gama sencilla y flexible de accionamientos de 0,25 kW a 132 kW
disponible en 9 tamaños y 3 rangos de tensión de entrada (100 V, 200 V, y 400 V).
Esta guía detallada proporciona instrucciones claras paso a paso para el montaje del accionamiento, selección
de fusible y cable, cableado del accionamiento, programación del accionamiento y puesta en marcha del motor
en modo de entrada analógica o modo de teclado para bastidores 1 a 4.
La información siguiente está disponible para su descarga en "www.drive-setup.com":
• Guía de inicio rápido de Commander C200/C300
• Guía del usuario de control de Commander C200/C300
• Guías de instalación de Commander C200/C300
• Guía de consulta de parámetros de Commander C200/C300
• Vídeos de configuración de Commander C200/C300
Características del accionamiento

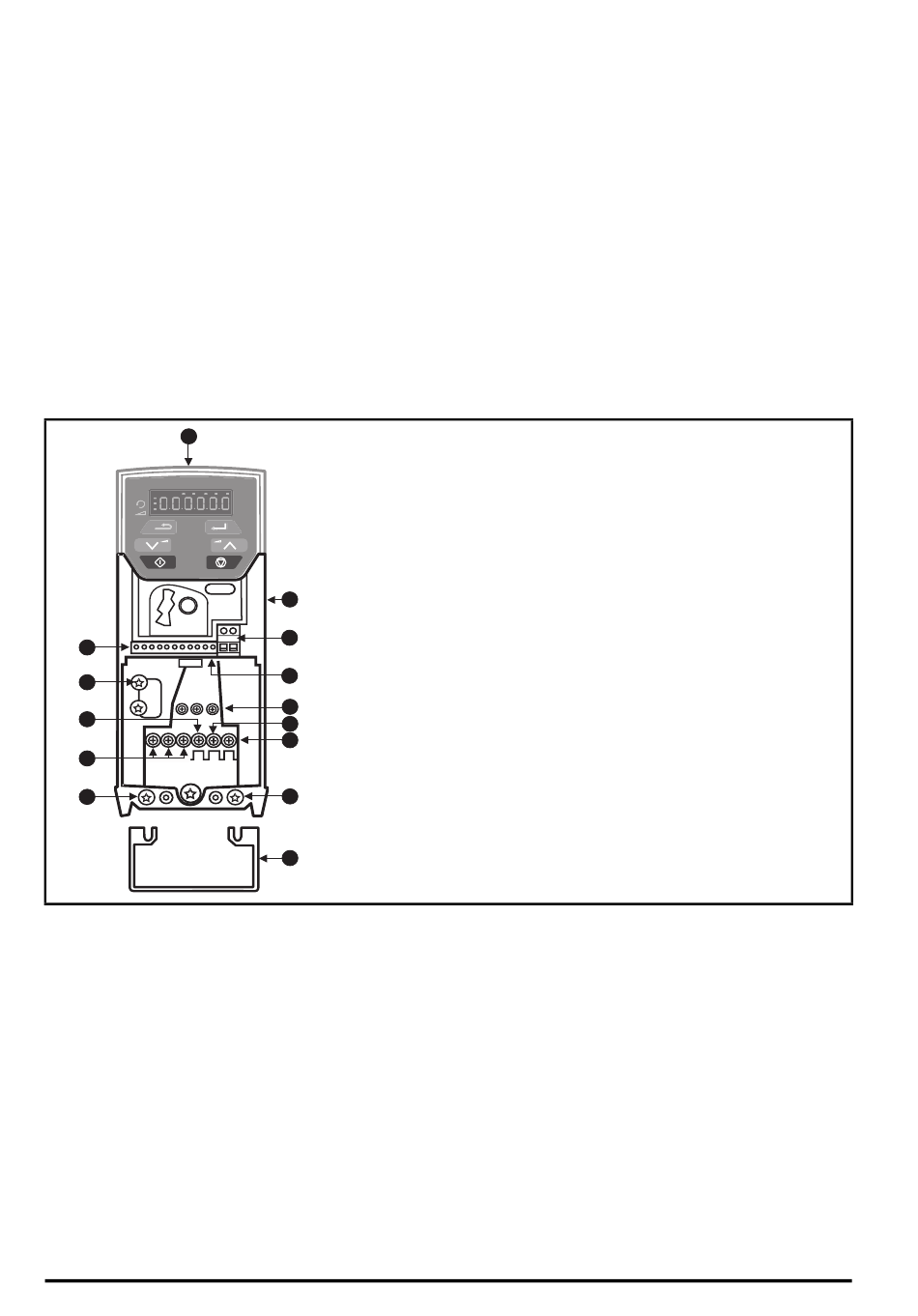

Figura 1-1 Diagrama de características (se muestra el tamaño 2)
2
+
4
EMC
6
L1 L2 L3
8
MOV
9
U V W - + BR
11
50
Código
1. Etiqueta de capacidad nominal (en un lado del accionamiento)
2. Etiqueta de identificación
3. Conexiones de relé (consulte Figura 6-3)
4. Conexiones de control (consulte Figura 6-3)
5. Terminal de frenado
6. Tornillo de filtro EMC interno*
1
7. Bus de CC +
8. Bus de CC -
3
9. Conexiones del motor (consulte Figura 6-1)
12
10. Conexiones de alimentación de CA (consulte Figura 6-1)
10
11. Conexiones a tierra (consulte Figura 6-2)
7
12. Terminales de Safe Torque Off (STO) (consulte Figura 6-4)**
5
13. Abrazadera de cable para enroscarla en los terminales de
tierra (11).
11
* Antes de retirar el tornillo, consulte la sección 4.7.2 de la Guía de
instalación.
** Solo para Commander C300.
13
