Deutsch
Einführung
Commander C200 und C300 sind einfache und flexible Umrichter mit einer Leistung von 0,25 kW bis 132 kW in
9 Baugrößen und für drei Eingangsspannungen (100 V, 200 V und 400 V).
Diese Schritt-für-Schritt-Anleitung enthält Anweisungen zur Umrichtermontage, Auswahl von Sicherungen und
Kabeln, Umrichterverdrahtung, Umrichterprogrammierung und zum Betrieb des Motors im Analogeingangsmodus
oder im Tastaturmodus für die Baugrößen 1 bis 4.
Die folgenden Informationen stehen unter www.drive-setup.com zum Download bereit:
• Commander C200/C300 Kurzanleitung
• Commander C200/C300 Betriebsanleitung: Steuereinheit
• Commander C200/C300 Leistungsmodul-Installationshandbuch
• Commander C200/C300 Parameter-Referenzleitfaden
• Commander C200/C300 Konfigurationsvideos
Umrichter-Leistungsmerkmale

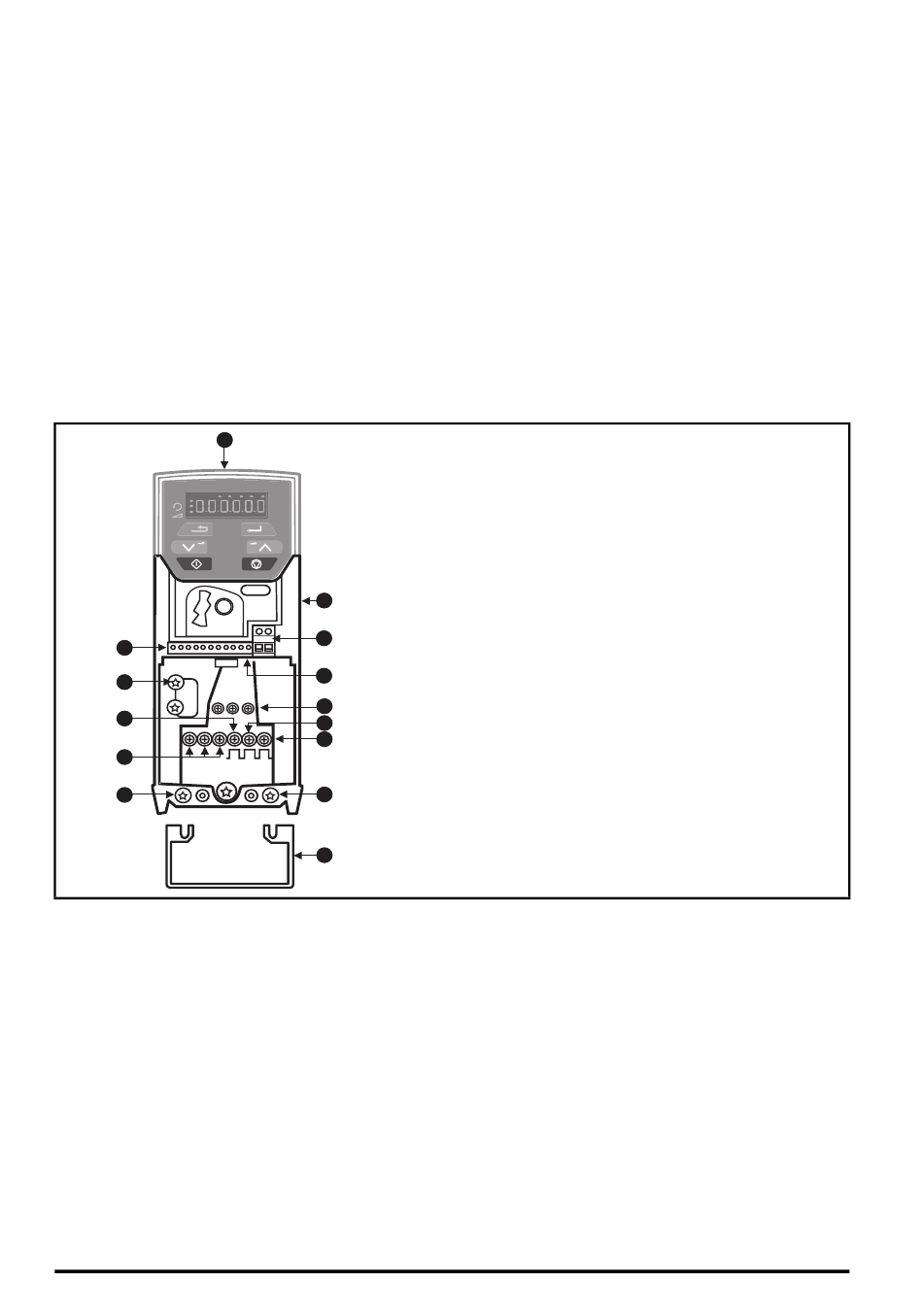

Abbildung 1-1 Anschlussdiagramm (Abbildung zeigt Baugröße 2)
2
+
4
EMC
6
L1 L2 L3
8
MOV
9
U V W
11
26
1
3
12
10
7
5
- + BR
11
13
Legende
1. Typenschild (an der Seite des Umrichters)
2. Identifikationsschild
3. Relaisanschlüsse (Siehe Abbildung 6-3)
4. Steueranschlüsse (Siehe Abbildung 6-3)
5. Anschlussklemmen für den Bremswiderstand
6. Schraube f. internes EMV-Filter*
7. DC Bus +
8. DC Bus -
9. Motoranschlüsse (Siehe Abbildung 6-1)
10. Netzanschlüsse (Siehe Abbildung 6-1)
11. Erdungsanschlüsse (Siehe Abbildung 6-2)
12. STO-Anschlüsse (Safe Torque Off)
(Siehe Abbildung 6-4)**
13. Kabelhalterung zum Aufschrauben auf die
Erdungsanschlüsse (11).
* Vor dem Entfernen der Schraube Abschnitt 4.7.2 des
Leistungsmodul-Installationshandbuchs lesen.
** Nur Commander C300.
Schritt-für-Schritt-Anleitung C200/C300
Ausgabenummer: 1
