Italiano
Introduzione
I modelli di Commander C200 e C300 formano una gamma semplice e flessibile di azionamenti con potenze da
0,25 kW a 132 kW in 9 taglie e tre range di tensione di ingresso (100 V, 200 V, e 400 V).
Questa Guida dettagliata fornisce semplici istruzioni passo per passo riguardanti l'installazione dell'azionamento,
la scelta dei fusibili e dei cavi, i collegamenti elettrici, la programmazione dell'azionamento e il funzionamento del
motore nella modalità ingresso analogico o nella modalità tastiera nelle taglie da 1 a 4.
Le informazioni seguenti possono essere scaricate all'indirizzo 'www.drive-setup.com':
• Guida introduttiva al Commander C200/C300
• Guida dell'utente al controllo del Commander C200/C300
• Guide ai collegamenti elettrici del Commander C200/C300
• Guida di riferimento ai parametri del Commander C200/C300
• Video di configurazione del Commander C200/C300
Parti costitutive dell'azionamento

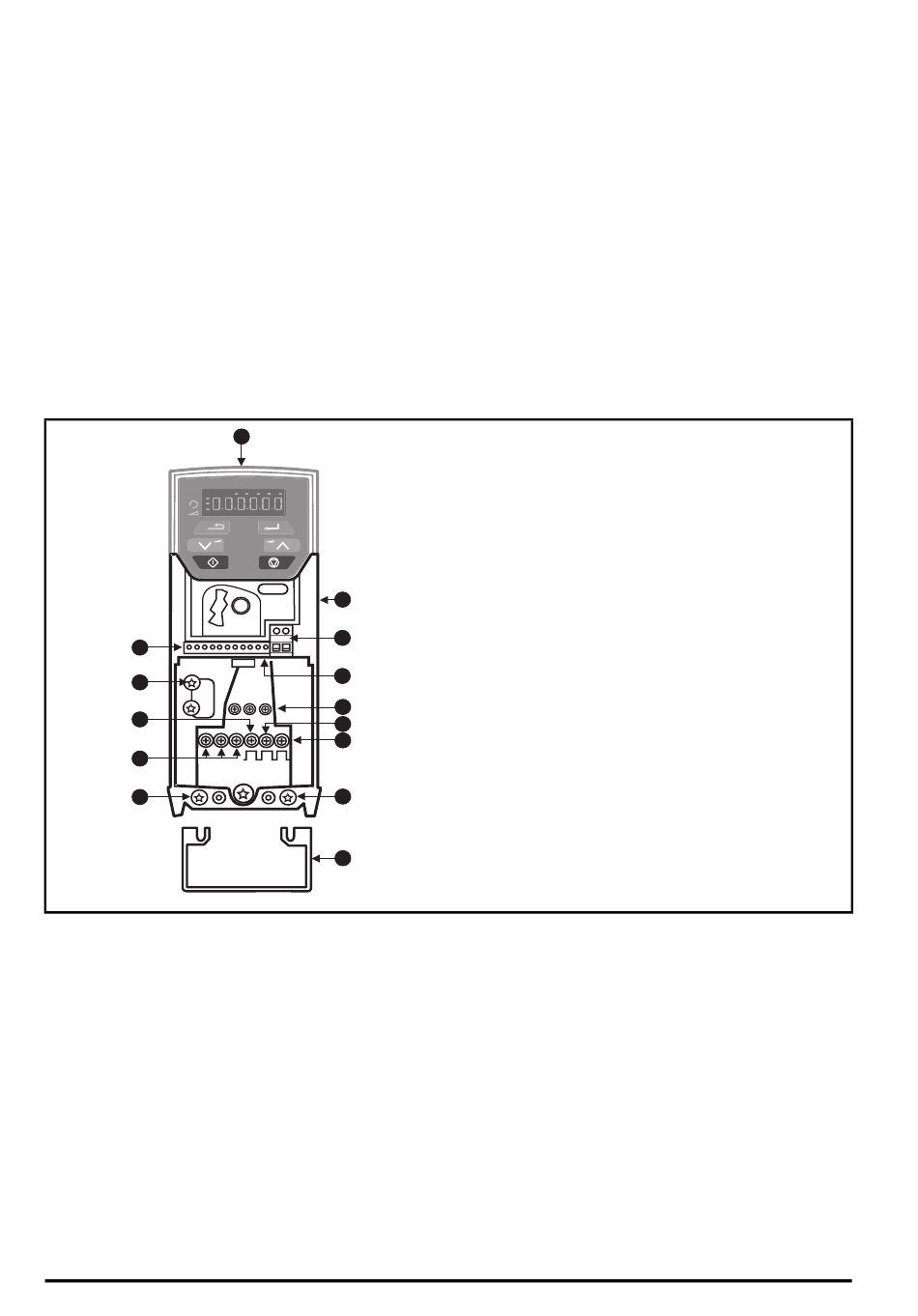

Figura 1-1 Diagramma dei componenti (taglia 2 nell'immagine)
+
4
EMC
6
8
MOV
9
U V
11
38
2
1
3
12
L1 L2 L3
10
7
5
W - + BR
11
13
Legenda
1. Etichetta dei valori caratteristici (su un lato
dell'azionamento)
2. Etichetta identificativa
3. Connessioni relè (Vedere la Figura 6-3)
4. Connessioni di controllo (Vedere la Figura 6-3)
5. Terminale di frenatura
6. Vite di fissaggio filtro EMC interno*
7. DC bus +
8. DC Bus -
9. Connessioni del motore (Vedere la Figura 6-1)
10. Connessioni dell'alimentazione c.a.
(Vedere la Figura 6-1)
11. Connessioni di terra (Vedere la Figura 6-2)
12. Terminali Safe Torque Off (STO)
(Vedere la Figura 6-4)**
13. Staffa cavi da fissare ai terminali di terra (11).
* Prima di rimuovere la vite, fare riferimento alla
sezione 4.7.2 della Guida ai collegamenti
** Solo Commander C300.
elettrici.
