Ecoline Staredition
etc.
26.09.05 / YACF0065
−

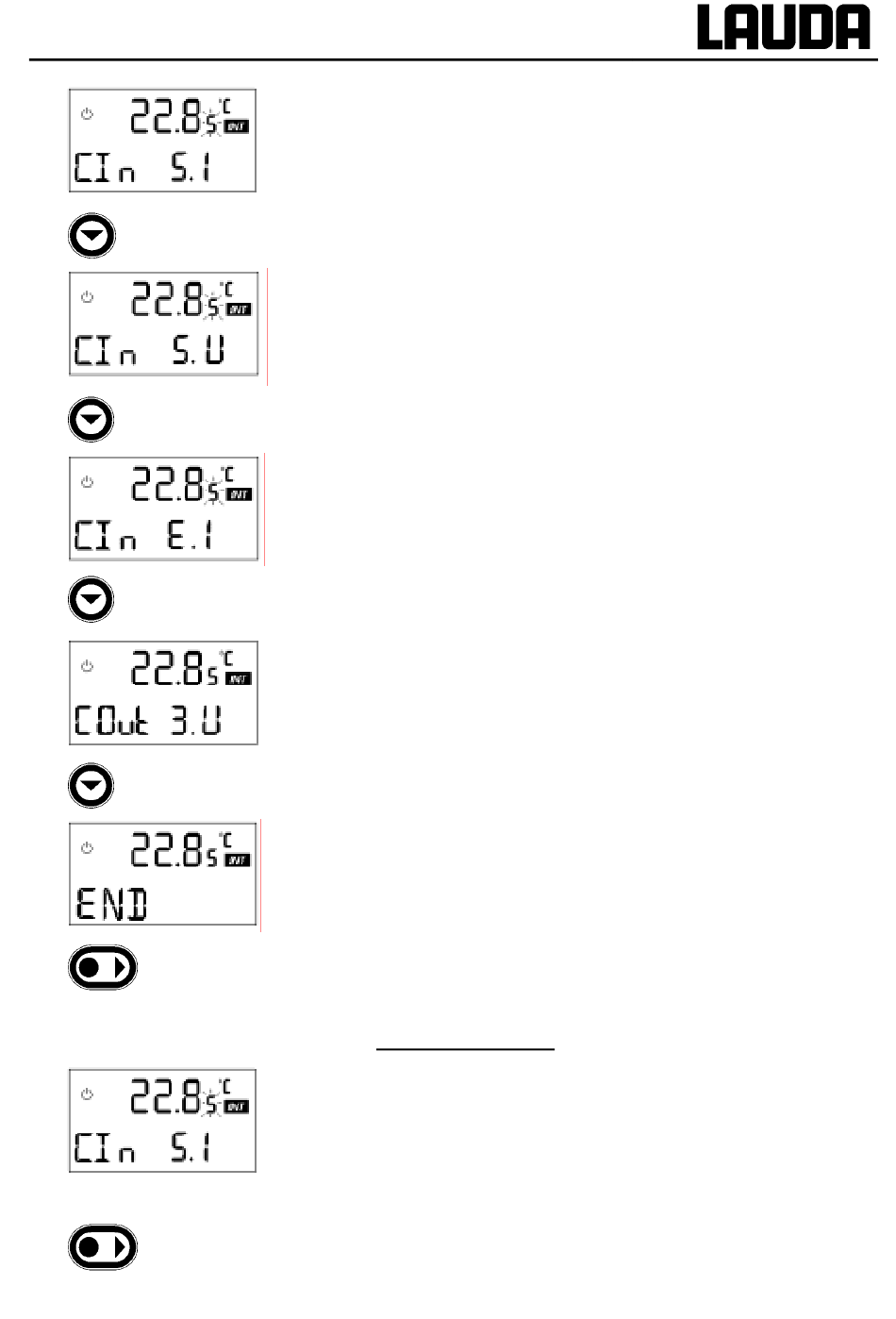

C In = Calibrage (C) ;
Entrée (In) ; S.I = Valeur de consigne ; signal de
courant (I)
−
S.U = Valeur de consigne ; signal de tension (U)
−
E.I = Entrée valeur effective externe (E) ; signal de
courant (I)
−
Pour continuer, cf. la figure au début du chapitre 7.6.7.3
−
Out = Sortie analogique 3 (Out 3) ; signal de tension
−
Vous conduit à CAL dans le menu d'interface analogique.
Calibrage des entrées
−
Appliquez la tension ou le courant pour les limites de
plage respectives (0V, 10V, 0mA, 20mA). Possibilité de
compenser des écarts de 10% environ maximum.
−
Les valeurs calibrées sont mémorisées !
−
Le calibrage en usine est réalisé sur les valeurs 0V, 10V,
0mA, et 20mA.
Mise en service
61
