7
FONCTIONNEMENT
Le Masterlink ACM-1 est utilisé pour afficher
l'état de la source CA. Lorsque l'un des
paramètres de la source CA est hors limites, il
est possible d'activer un relais externe.
Se référer à la Figure 5. L'état actuel de votre
système CA est affiché au moyen d'un LCD
display [affichage LCD] et d'une LED-bar [barre
LED]. Le Masterlink ACM-1 est contrôlé au
moyen des boutons Select et Set.
7.1
Barre LED
La Barre LED affiche l'état approximatif de
charge de la source de courant CA en
proportion du courant maximum disponible.
Chaque voyant représente 20% du courant
disponible. Lorsque le voyant rouge s'allume, la
source de courant CA est en surcharge.
Consulter pour plus de renseignements chapitre
9.
Exemple : supposons que l'alimentation quai
disponible maximum soit limitée à 10A. Le
courant nominal provenant de la source CA doit
alors être réglé à 10A (se référer aux Chapitres
4.5 et 8.8 pour le réglage du courant nominal).
A 230VCA, cela signifie que la charge
disponible maximum sera de 2,300 VA. Chaque
LED indique 20% de la charge maximum
prédéfinie, ce qui signifie que chaque LED
correspond à 460VA. Ainsi, si trois LED sont
LED-Bar
[Barre LED]
LCD Display
[Affichage LCD]
16
éclairées, cela signifie qu'une charge totale de
1,380VA (3 x 460VA) est connectée.
7.2
Affichage LCD et boutons Set/Select
Les
informations
système CA sont affichées au moyen du LCD
display.
Vous pouvez faire défiler le menu user level en
appuyant brièvement sur le bouton Select [C].
Utiliser le bouton Set [D] pour modifier les
valeurs. Les fonctions du menu user level sont
décrites au Chapitre 8.
7.3
Fonction Alarme
Si l'un des paramètres CA est hors limites, cela
s'affiche immédiatement, quel que soit le menu
qui soit affiché à cet instant.

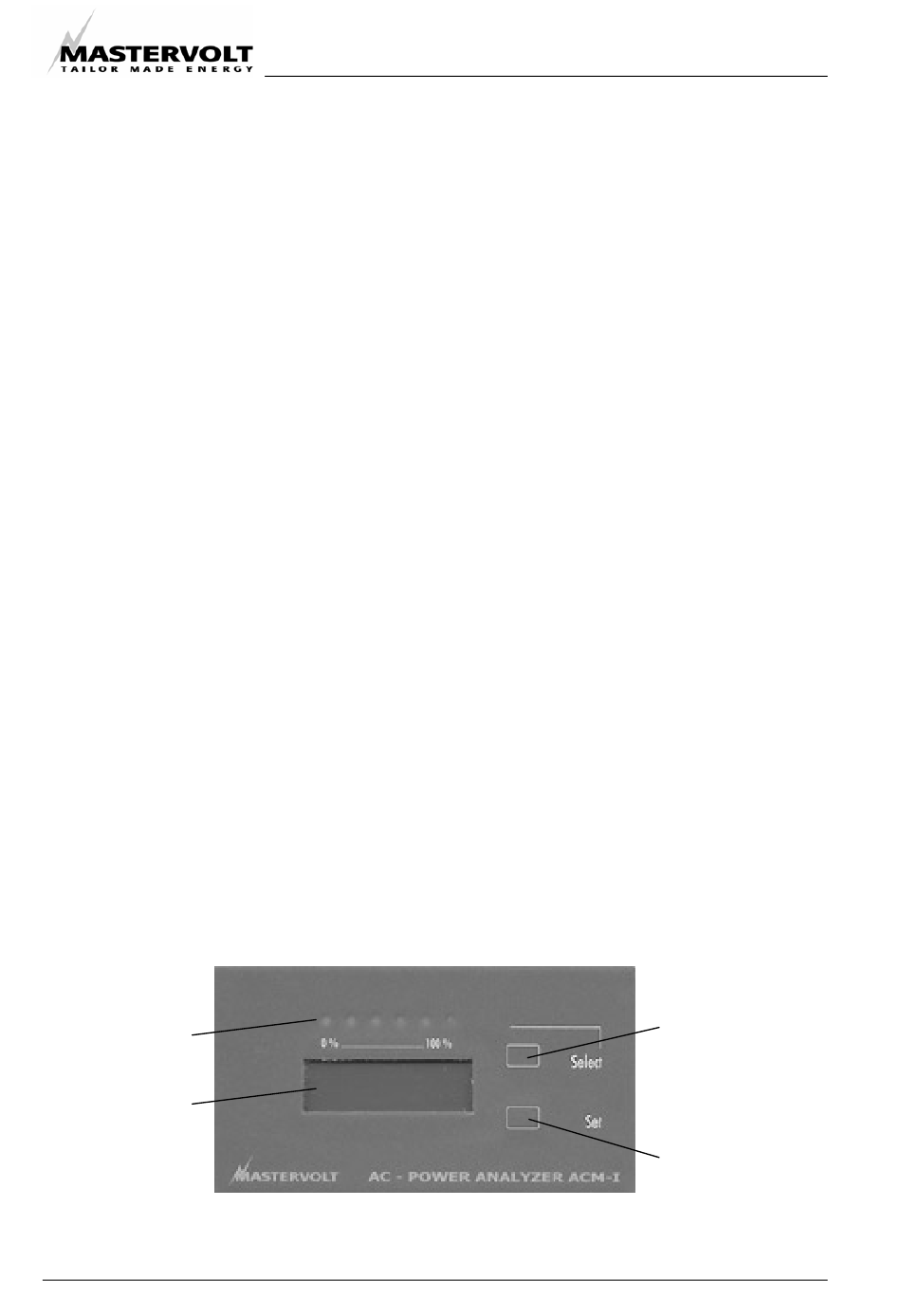

Figure 5: Fonctionnement du Masterlink ACM
utilisateurs
relatives
Select button
[Bouton Select]
Set button
[Bouton Set]
Janvier 2005 / Masterlink ACM-1 / FR
