Section 5 : Entretien et lubrification
•
Toujours dételer l'arbre de transmission principal du tracteur
avant d'effectuer des travaux sur l'arbre de transmission et sur les
composants alimentés par l'arbre de transmission. Une personne
pourrait s'emmêler dans l'arbre de transmission si le tracteur est
démarré et la prise de force engagée.
Les composants d'entraînement sont protégés des charges de
choc au moyen d'un boulon de cisaillement sur les arbres de
transmission des trois plateaux de coupe. Le boulon de cisaille-
ment se trouve à l'extrémité de l'arbre de transmission relié aux
boîtes de transmission de l'axe. Le boulon est conçu pour cisail-
ler lorsque la lame frappe des objets que la tondeuse n'est pas
conçue pour couper.
Prévenir l'endommagement du boulon de cisaillement en
embrayant la prise de force lentement à faible régime du moteur.
Consulter le concessionnaire Land Pride pour le remplacement
des boulons de cisaillement. L'utilisation d'un boulon de cisaille-
ment de classe plus élevée peut provoquer la détérioration de la
transmission ou de la prise de force du tracteur.
72318
Côté de la boîte de
transmission du répartiteur

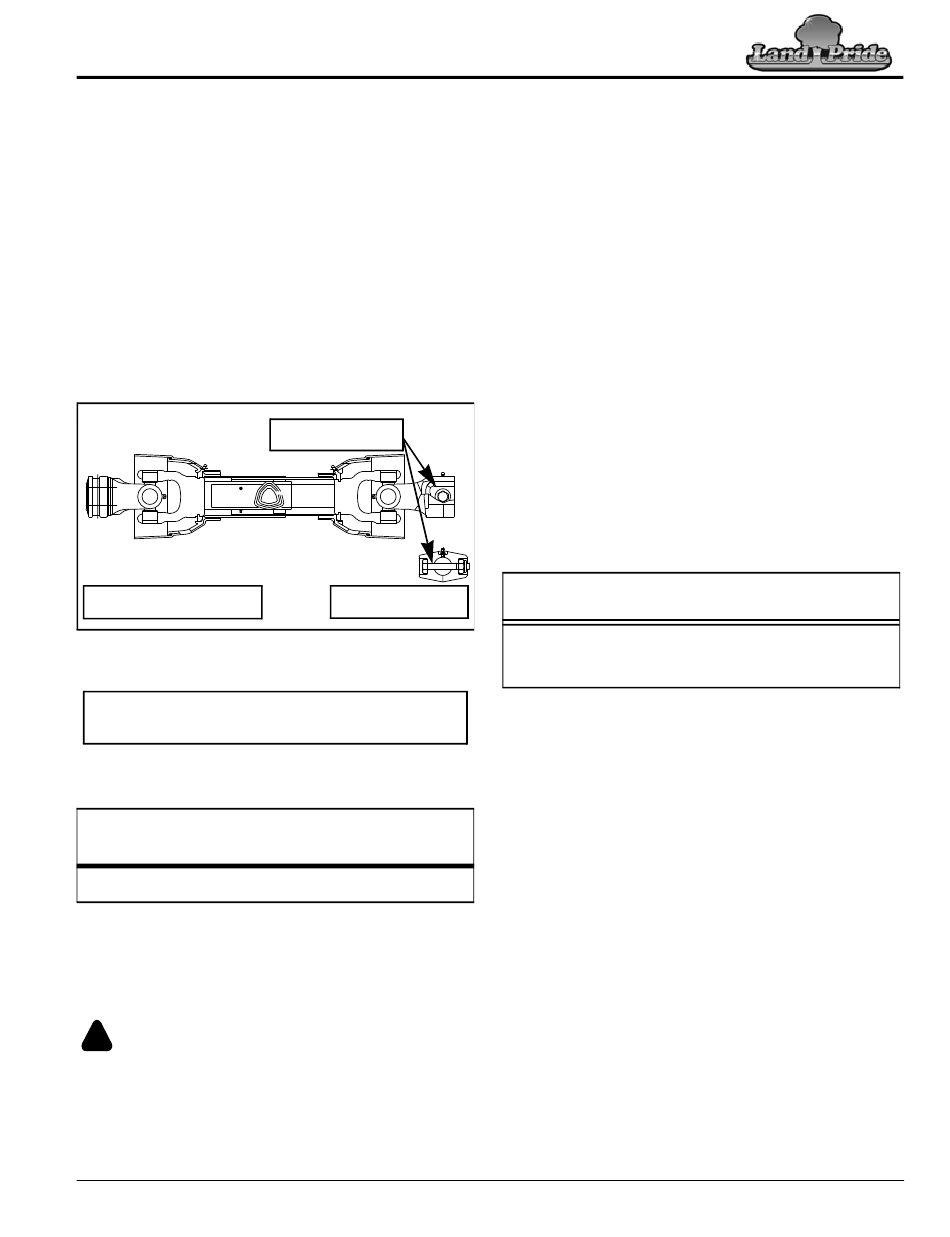

Arbres de transmission du plateau de coupe avec protection
à l'aide d'un boulon de cisaillement
Figure 5-9
IMPORTANT : Remplacer les boulons de cisaillement par
des boulons de cisaillement du fabricant d'équipement
d'origine.
Se reporter au tableau ci-dessous pour connaître les bons
numéros de pièce du boulon de cisaillement et du contre-écrou.
Visser le contre-écrou sans le serrer.
Numéros de pièce du boulon
de cisaillement et du contre-écrou
N
o
de pièce Description de la pièce
802-264C
VIS À TÊTE HEXAGONALE GR2 DE 1/2 po – 13 x 3 1/2 po
803-147C
ÉCROU HEXAGONAL À FREIN ÉLASTIQUE DE 1/2 po – 13
Entreposage à long terme
Nettoyer, inspecter, entretenir et effectuer les réparations néces-
saires sur l'outil lorsqu'il est entreposé pendant de longues
périodes et à la fin de la saison. Cela permettra de s'assurer que
l'appareil est prêt à l'emploi sur le terrain la prochaine fois qu'il
sera attelé à un tracteur.
!
DANGER
Afin d'éviter des blessures graves ou la mort :
Toujours dételer l'arbre de transmission du tracteur et stabiliser
l'outil en position redressée avec des blocs de maintien fermes (non
constitués de béton) avant d'effectuer des travaux sous l'outil. Une
personne pourrait s'emmêler dans l'arbre de transmission si le trac-
teur est démarré et la prise de force est engagée ou se faire écraser par
un outil non soutenu.
7 mai 2021
Table des matières
Boulon de
cisaillement et écrou
Côté de la boîte de
transmission de l'axe
1.
Nettoyer toute saleté et graisse qui peut avoir été accumulée
sur la tondeuse et les pièces amovibles. Nettoyer toute
saleté compactée de la partie inférieure du plateau de
coupe, puis bien laver la surface à l'aide d'un tuyau d'arro-
sage. Une couche d'huile peut également être appliquée
sur la zone inférieure du plateau de coupe afin de réduire
l'oxydation.
2.
Vérifier si les lames sont usées et les remplacer ou les
affûter au besoin. Se référer à la rubrique « Affûtage des
lames » à la page 36.
3.
Inspecter la tondeuse afin de détecter toute pièce desser-
rée, endommagée ou usée; régler ou remplacer au besoin.
4.
Lubrifier comme indiqué à la rubrique « Points de
lubrification » à la page 40.
5.
Une couche légère d'huile ou de graisse peut être appliquée
au plateau de coupe et aux tiges de vérin hydraulique expo-
sées pour réduire l'oxydation.
6.
Relâcher la tension de ressort de la courroie d'entraîne-
ment. Se référer à la rubrique « Retrait et installation des
lames » à la page 36.
7.
Repeindre les endroits où la peinture est usée ou éraflée
afin de prévenir la rouille. Demander au concessionnaire
Land Pride d'obtenir une peinture de retouche aérosol. Ces
peintures sont également disponibles en bouteilles de
retouche avec une brosse, en format pinte US et gallon US,
en ajoutant les lettres suffixes TU, QT ou GL au numéro de
pièce de peinture aérosol.
Peinture de retouche aérosol Land Pride
o
N
de pièce Description de la pièce
821-011C
BOMBE AÉROSOL DE PEINTURE LP BEIGE
821-066C
BOMBE AÉROSOL DE PEINTURE ORANGE
821-070C
BOMBE AÉROSOL DE PEINTURE GP NOIR BRILLANT
8.
Remplacer toutes les étiquettes endommagées ou
manquantes.
9.
Entreposer la tondeuse sur une surface plane dans un
endroit propre et sec. L'entreposage à l'intérieur permettra
de réduire l'entretien et augmentera la durée utile de la
tondeuse.
10. Ranger l'extrémité de l'arbre de transmission en s'assurant
qu'il ne touche pas le sol.
Commande de pièces de rechange
Land Pride offre de l'équipement en couleur beige standard
d'usine avec des reflets noirs. Cet outil peut être également
acheté en orange.
Lors de la commande d'une couleur en option, le numéro en suf-
fixe correspondant à la couleur doit être ajouté à la fin du numéro
de pièce. Les pièces commandées sans le numéro en suffixe
seront fournies en couleurs standard d'usine.
82. . . . . . . . Orange
Par exemple, lorsque l'on commande une pièce de rechange
dont le numéro est 555-555C et que la pièce actuelle est orange,
ajouter le suffixe 82 à la fin du numéro pour que le numéro de la
pièce de rechange se lise comme 555-555C82.
Tondeuse de finition universelle AFM3011 315-783M-FRC
39
