SECTION 3
Avant d'enfiler le fil de soudage à travers le boîtier, assurez-
vous d'avoir enlevé l'ébarbure et le morfil du fil afin qu'il
ne se bloque pas dans le boîtier ou la doublure.
C. Entraînez le fil de la bobine à travers le tube guide d'entrée,
par-dessus les gorges du galet d'entraînement et du
guide de centrage jusqu'au guide de sortie et au tube de
connexion NAS.
manette à
ressort de rappel

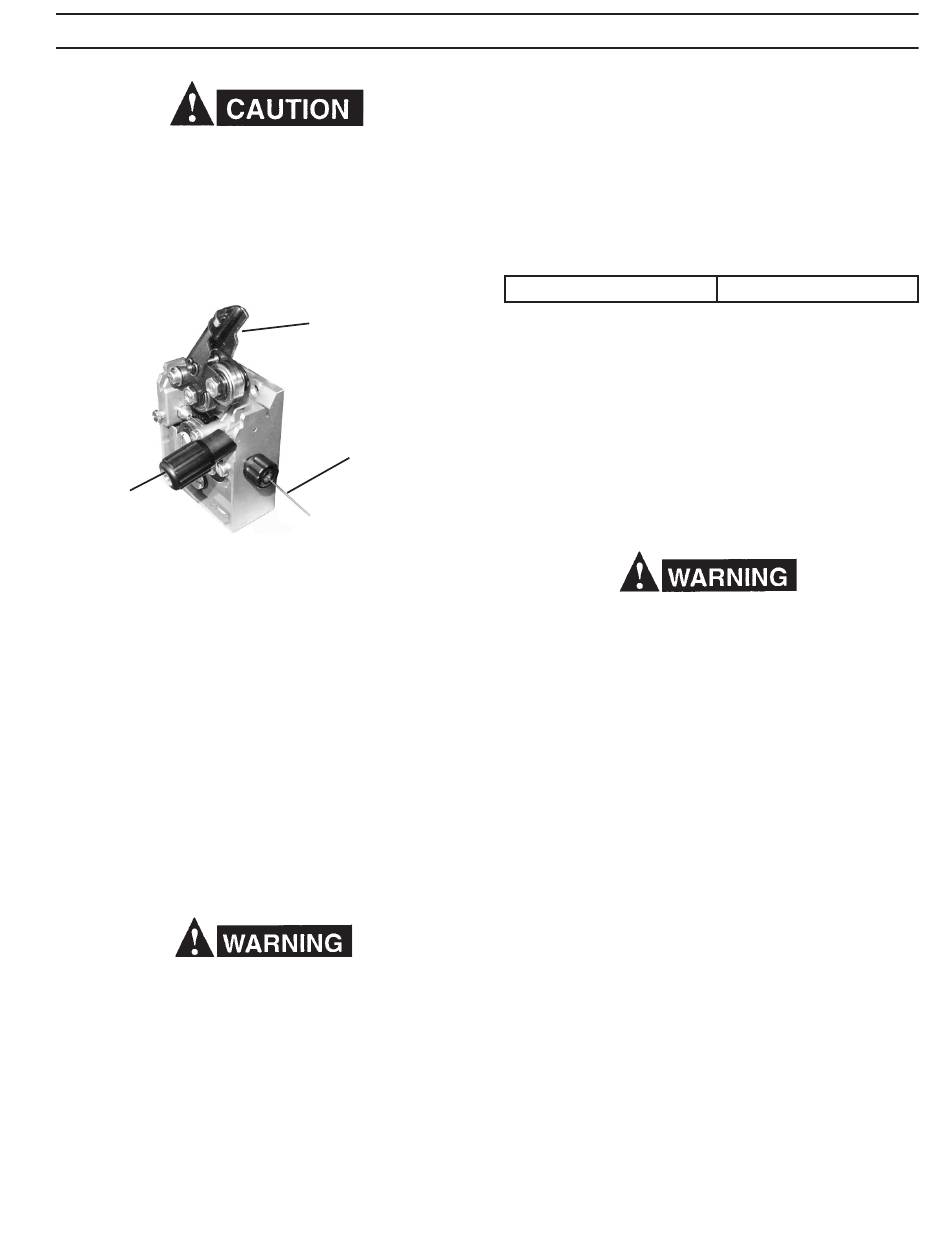

Figure 9 - Enfilage du fil de soudage
Assurez-vous que le « tube guide de sortie » qui est inséré
dans le pistolet du panneau avant est d'un diamètre
adéquat pour le type de fil utilisé, voir le tableau 6 de la
section Remplacement des pièces des accessoires pour
l'entraînement de fil.
Pour vous assurez d'un bon entraînement de fil, il est
important que le fil soit libre de saleté et que le dévidoir
soit nettoyé périodiquement afin d'enlever les écailles qui
pourraient se trouver dans la doublure du pistolet.
D. Baissez l'ensemble du galet de pression et fixez-le
fermement en place. Avec l'interrupteur à la position
« ON » entraînez le fil jusqu'au bout du pistolet en
appuyant sur la gâchette du pistolet.
Si vous appuyez sur la gâchette du pistolet lorsque
l'interrupteur est en position « ON », le fil de l'électrode
est sous tension et le dévidoir est en marche.
3.7.4 RÉGLAGE DU SYSTÈME DE FREINAGE
La friction du disque de freinage devrait produire un traînage
suffisant pour empêcher à la bobine ou au noyau de continuer
à tourner une fois que l'entraînement du fil est interrompu.
S'il faut ajuster le freinage, tournez la vis vers la droite pour
produire un plus long traînage et vers la gauche pour le
raccourcir. Le traînage devrait être suffisamment bas pour
empêcher au fil de trop se dévider.
galet
enfiler le fil à travers
le boîtier
3.8 CONNEXION DU DÉBIT DE GAZ DE PROTECTION
3.8.1 Débitmètre/régulateur R-33-FM-320
Le débitmètre/régulateur R-33-FM-320 est un régulateur
réglable conçu pour être utilisé avec un branchement de gaz
CO2. Voir le tableau 2 pour les niveaux de débit suggérés pour
le débitmètre/régulateur R-33-FM-320.
CO
2
Tableau 2 – Niveaux de débit typiques
A. Assurez-vous que le capuchon de la bouteille de gaz est
en place et glissez MINUTIEUSEMENT la bouteille sur le
support de bouteille du Multimaster 300/300X.
B. Fixez fermement la bouteille à l'appareil en utilisant la
chaîne qui est fournie.
C. Dévissez le capuchon de la bouteille.
Ne mettez pas le capuchon du détenteur dans un étau et
ne le saisissez pas avec des pinces. Une déformation du
capuchon peut causer un blocage des composants internes,
une pression de détente excessive et l'affaiblissement du
joint fileté qui se rattache au détenteur. Le capuchon
risque de devenir desserré et d'être projeté, ce qui pourrait
causer des blessures aux personnes à proximité.
D. Ouvrez légèrement le capuchon de la bouteille pour
un instant afin de déblayer la saleté et la poussière qui
aurait pu s'accumuler autour de l'ouverture du robinet.
ASSUREZ-VOUS d'éloigner votre visage du robinet afin
de protéger vos yeux.
E. Attachez le détenteur au robinet de la bouteille.
Alignez le régulateur de sorte que le débitmètre soit à
la position verticale et serrez l'écrou de raccord à laide
d'une clé à fourche de 1 1/8 po. ou d'une clé anglaise.
Afin de ne pas endommager ni le joint torique ni le tube
plastique, n'utilisez pas le tube du débitmètre comme
une « poignée » lorsque vous raccordez le régulateur.
F. Fermez le robinet de réglage du débitmètre.
G. Raccordez le tuyau de gaz de l'arrière du Multimaster
300/300X au raccord de sortie du régulateur.
53
INSTALLATION
20-50 cfh
