3.0 INSTALLATION
3.1 EMPLACEMENT
Plusieurs facteurs doivent être pris en considération avant de
choisir un endroit d'installation. Il est important que l'endroit
d'installation permette à l'air de facilement circuler à travers
l'appareil afin de permettre le refroidissement de l'appareil et
minimiser l'exposition à la saleté et aux poussières pouvant
pénétrer dans l'appareil. Il devrait y avoir au moins 18 pouces
d'espace d'accès non limité entre le côté de l'appareil et les
panneaux arrière et l'obstruction la plus près afin de permettre
la circulation de l'air à travers la génératrice.

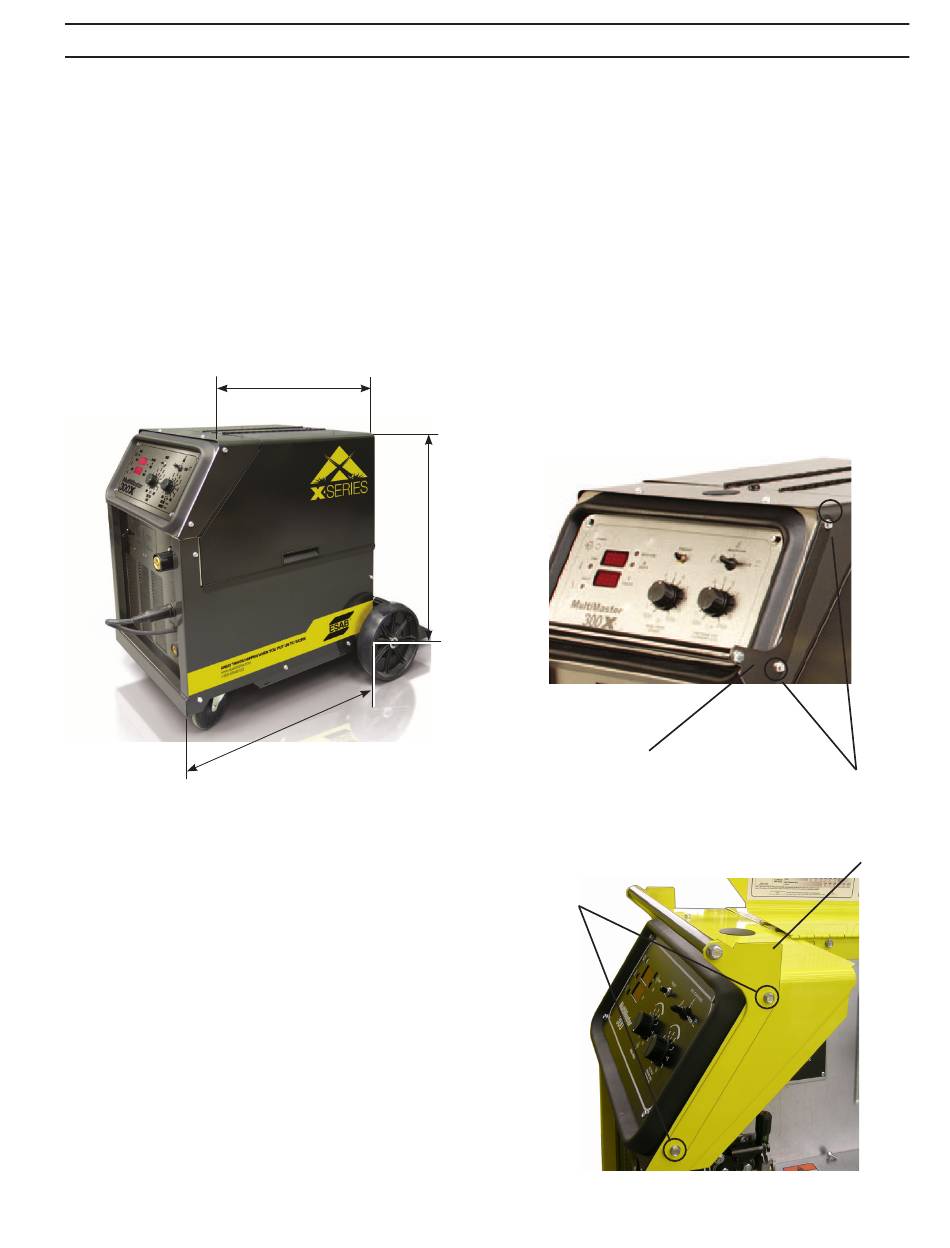

Figure 2 – Dimensions
L'endroit d'installation doit permettre le retrait facile du boîtier
de l'appareil afin de pouvoir facilement en effectuer l'entretien.
Installer ou placer un dispositif de filtrage aura pour effet de
réduire le volume d'entrée d'air et, par le fait même, aura pour
effet de faire surchauffer les composants internes. La garantie
sera annulée si un dispositif de filtrage est utilisé.
20"
32"
42"
3.2 INSTALLATION DE LA POIGNÉE
Le Multimaster 300/300X est expédié tout assemblé, à
l'exception de la poignée avant, laquelle est installée de façon
inversée afin de faciliter le transport. L'assemble de la poignée
comprend deux pattes de fixation et une barre de retenue.
Pour installer la poignée dans la bonne position, suivez les
étapes suivantes :
A. Enlevez les deux vis à tôle des pattes de fixation se trouvant
de chaque côté de l'assemblage de la poignée avant. Voir
la figure 3A.
B.
Enlevez l'assemble de la poignée avant et retournez-la
avec les pattes de fixation. Cela permettra d'orienter
la poignée comme il se doit. Rattachez les pattes de
fixation en utilisant les vis à tôle que vous avez enlevées
à l'étape A. Voir la figure 3B.
patte de fixation de la poignée
Figure 3A – Enlèvement de l'assemblage de la poignée
vis à tôle
Figure 3B – Installation de la poignée
49
INSTALLATION
vis à tôle
patte de fixation de la poignée
