Grundgerät
Das Grundgerät besteht aus einer anschlussfertigen Wärme-
pumpe für Innenaufstellung mit Blechgehäuse, Schaltkasten
und integriertem Wärmepumpenmanager. Der Kältekreis ist
„hermetisch geschlossen" und enthält das vom Kyoto-Protokoll
erfasste fluorierte Kältemittel R410A. Angaben zum GWP-Wert
und CO
-Äquivalent des Kältemittels finden sich im Kapitel Ge-
2
räteinformation. Es ist FCKW-frei, baut kein Ozon ab und ist
nicht brennbar
Im Schaltkasten sind alle für den Betrieb der Wärmepumpe not-
wendigen Bauteile angebracht. Ein Fühler für die Außentempe-
ratur mit Befestigungsmaterial und ein Schmutzfänger liegen
der Wärmepumpe bei. Die Zuleitung für Last- und Steuerspan-
nung ist bauseits zu verlegen.
Die Ansteuerung der bauseits zu stellenden Solepumpe ist über
den Schaltkasten zu realisieren. Dabei ist – falls erforderlich –
für diese ein Motorschutz vorzusehen.
Die Wärmequellenanlage mit Soleverteiler ist bauseits zu erstel-
len.

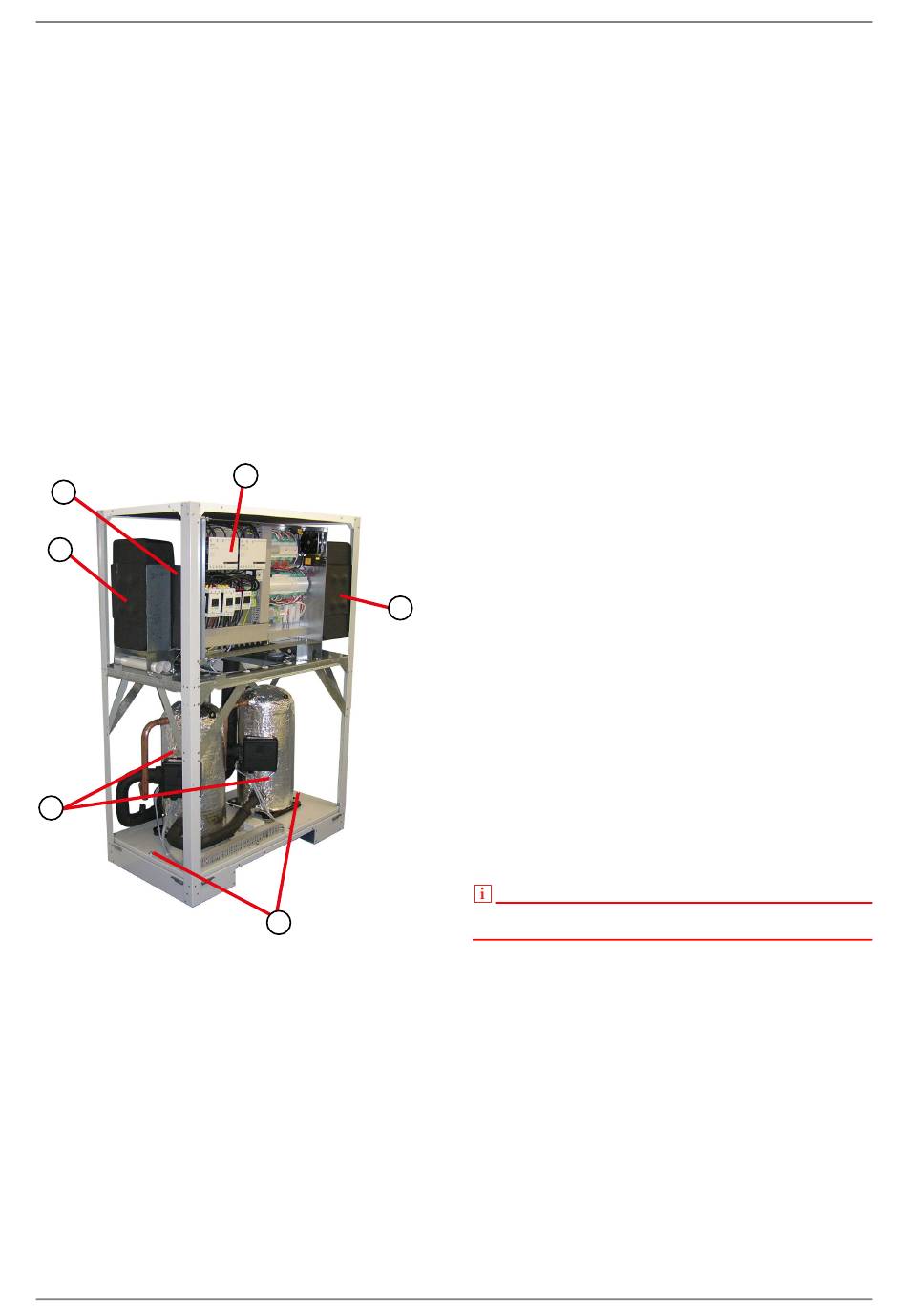

6
2
4
1)
Steuerung
2)
Verdampfer
3)
Verflüssiger
4)
Verdichter
5)
Transportsicherung
6)
Verflüssiger Warmwasser
DE-4
1
3
5
452234.66.75 · FD 9912
4
Zubehör

4.1 Anschlussflansche

Durch den Einsatz der flachdichtenden Anschlussflansche
kann das Gerät optional auf Flanschanschluss umgestellt wer-
den.
4.2 Externes Vier-Wege-
Umschaltventil, Wasserseite
Das externe Vier-Wege-Umschaltventil (Y12) ermöglicht einen
für Heizen und Kühlen optimierten Betrieb der reversiblen Sole/
Wasser-Wärmepumpe. Durch die Umschaltung der Flussrich-
tung wird der Wärmetauscher auf der Wasserseite sowohl im
Heiz- als auch im Kühlbetrieb im Gegenstrom optimal durch-
strömt. Der für die automatische Umschaltung notwendige
elektromotorische Stellantrieb wird vom Wärmepumpenmana-
ger angesteuert. (max. zulässiger Schaltstrom 2A).
Ohne Verwendung des externen Vier-Wege-Umschaltventils
reduzieren sich die Heizleistungen und Leistungszahlen wie in
der Geräteinformation angegeben. Bei reinem Heizbetrieb
ohne externes Vier-Wege-Ventil sollte der hydraulische An-
schluss so erfolgen, dass der Wärmetauscher im Gegenstrom
beaufschlagt wird (Hinweise im Abschnitt 7.2 „Heizungs- und
warmwasserseitiger Anschluss" beachten).
Das externe Vier-Wege-Umschaltventil mit einer Stellzeit von
max. 60 Sekunden ist als Sonderzubehör erhältlich und sichert
eine mischerverlustfreie Umschaltung des Wasserdurchsatzes
über den gesamten Temperatureinsatzbereich.
In den im Anhang befindlichen hydraulischen und elektrischen
Schemen ist der grundlegende Aufbau zu erkennen. Eine de-
tailierte Montageanweisung liegt dem 4-Wege-Umschaltventil
bei.

4.3 Fernbedienung

Als Komforterweiterung ist im Sonderzubehör eine Fernbedien-
station erhältlich. Bedienung und Menüführung sind identisch
mit denen des Wärmepumpenmanagers. Der Anschluss erfolgt
über eine Schnittstelle (Sonderzubehör) mit Westernstecker RJ
12.
HINWEIS
Bei Heizungsreglern mit abnehmbarem Bedienteil kann
dieses direkt als Fernbedienstation genutzt werden.
SI 130TUR+
www.gdts.one
