Français
7.3 Raccordement côté source de
chaleur
Pour le raccordement, il faut procéder exactement comme indi-
qué ci-après :
Raccorder la conduite d'eau glycolée aux circuits de départ et
de retour source de chaleur de la pompe à chaleur.
Suivre pour cela les indications du schéma d'intégration hy-
draulique.
ATTENTION !
Monter, sur la pompe à chaleur, le filtre qui vous est livré dans
l'ouverture d'admission de la source de chaleur, afin de
protéger l'évaporateur des salissures.
ATTENTION !
Il est recommandé d'équiper le côté circuit d'eau glycolée
avec le commutateur de débit disponible en option.
Préparer l'eau glycolée avant de remplir l'installation. La
concentration de l'eau glycolée doit se monter à au moins 25 %,
ce qui garantit une protection contre le gel jusqu'à env. -14 °C.
Seuls les produits antigel à base de monoéthylène-glycol ou
propylèneglycol peuvent être utilisés.
L'installation de source de chaleur doit être purgée et soumise
à des contrôles d'étanchéité.
ATTENTION !
La teneur de l'eau glycolée en produit antigel à base de
monoéthylèneglycol ou propylèneglycol doit être d'au moins
25 %. Ce mélange doit être préparé avant le remplissage de
l'appareil.
REMARQUE
Il appartient au client de prévoir un séparateur d'air approprié
(séparateur à microbulles d'air) dans le circuit de source de
chaleur.
FR-8
7.4 Sonde de température
Les sondes de températures suivantes sont déjà montées ou
doivent être installées en plus :
 sonde de température extérieure (R1) fournie (NTC-2)
sonde de température retour circuit de chauffage

(R2) intégrée (NTC-10)
sonde de température retour circuit primaire (R24) inté-

grée (NTC-10)
 sonde de température départ circuit de chauffage
(R9) intégrée (NTC-10)
sonde de température départ circuit primaire (R6) intégrée

(NTC-10)

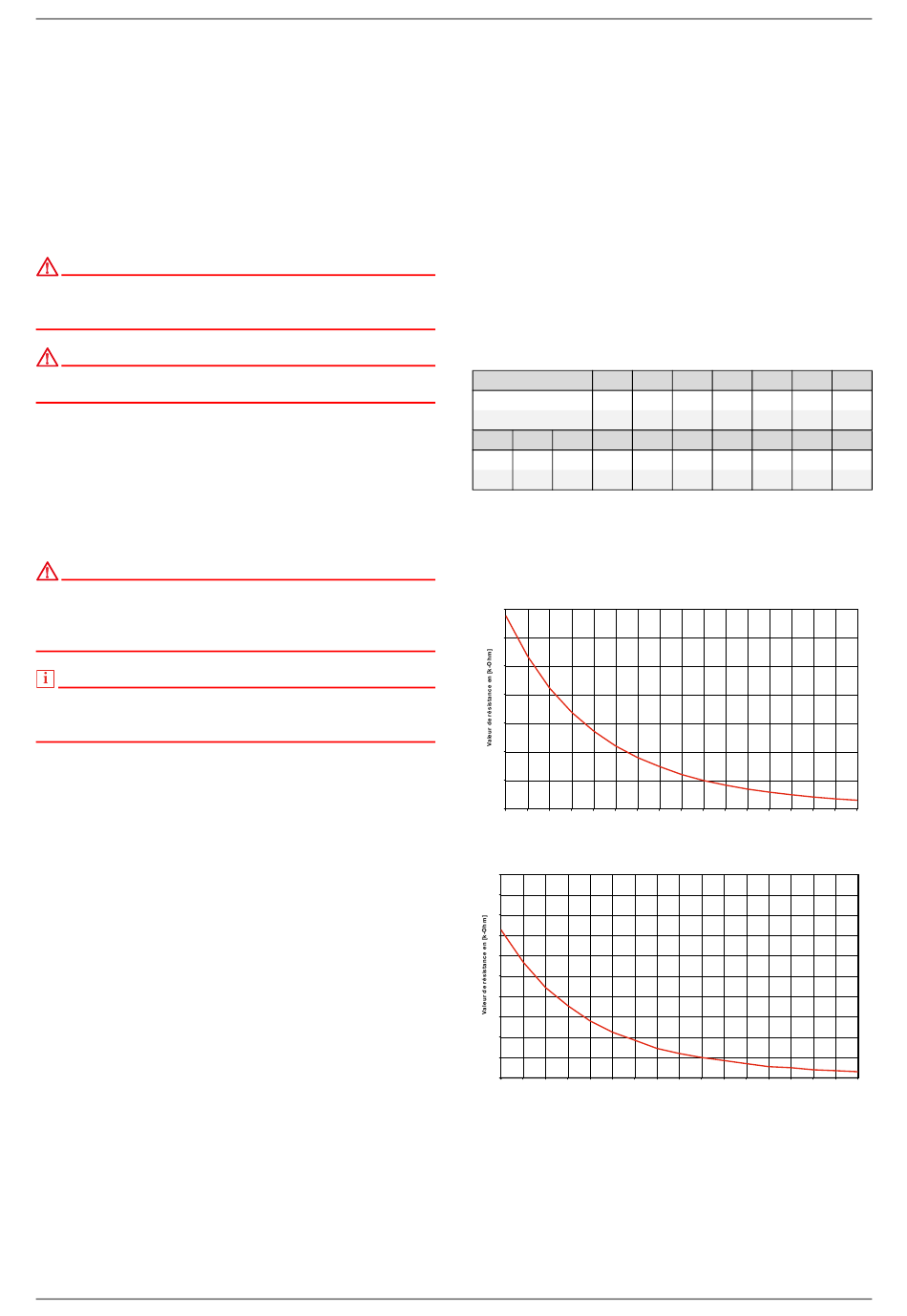

7.4.1 Courbes caractéristiques de la sonde
Température en °C
NTC-2 en k
NTC-10 en k
15 20
2,9 2,4
14,9 12,1
Les sondes de température à raccorder au gestionnaire de
pompe à chaleur doivent être conformes aux caractéristiques
de sonde présentées à la Fig. 7.2 à la page 8. Seule exception :
la sonde de température extérieure livrée avec la pompe à cha-
leur (voir Fig. 7.3 à la page 8).
70
60
50
40
30
20
10
0
-20 -15
Fig. 7.2:Courbe caractérisitque de la sonde NTC-10
20
18
16
14
12
10
8
6
4
2
0
-20 -15
Fig. 7.3:Courbe caractéristique de la sonde NTC-2 selon DIN 44574 Sonde
de température extérieure
452234.66.75 · FD 9912
-20 -15 -10
14,6 11,4 8,9
67,7 53,4 42,3
25 30 35 40
2,0 1,7 1,4 1,1
10,0 8,4 7,0 5,9
-10 -5 0 5 10 15 20 25
Température extérieure en [°C]
-10 -5 0 5 10 15 20 25
Température extérieure en [°C]
SI 130TUR+
-5 0 5 10
7,1 5,6 4,5 3,7
33,9 27,3 22,1 18,0
45 50 55 60
1,0 0,8 0,7 0,6
5,0 4,2 3,6 3,1
30 35 40 45 50 55 60
30 35 40 45 50 55 60
