Chapitre 1 INSTALLATION

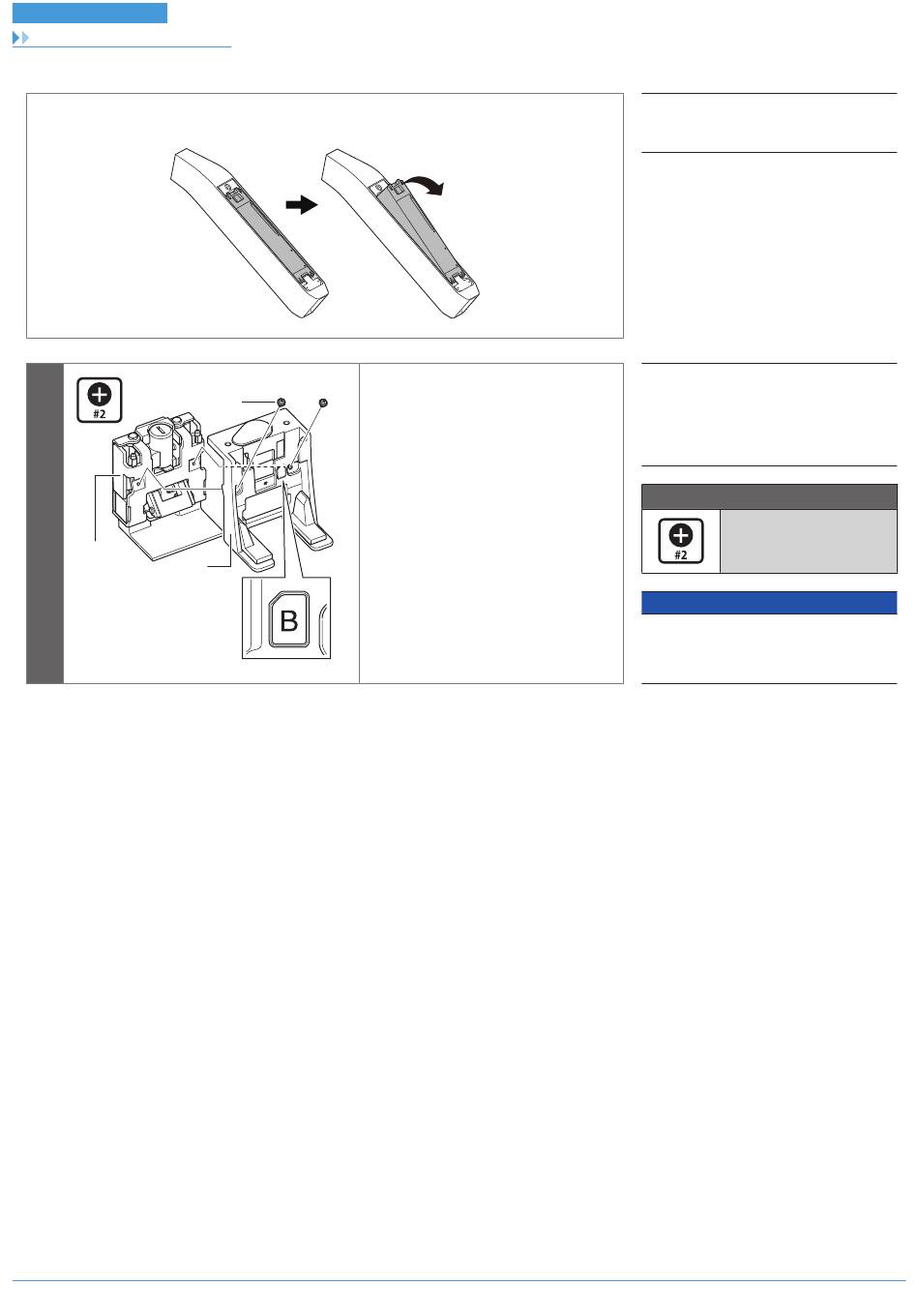

Installation de la fixation de la batterie
Installation/retrait de la batterie sur les cadres de conception à installation/retrait par le dessus
8
(AC)
(AB)
(z)
Veillez à utiliser le cache de l'unité de clé
(AD)
B (AB) avec le repère B.
Fixez le cache de l'unité de clé B (AB) à
l'unité de clé (AC).
Fixez l'unité de clé (AC) en place à l'aide
des boulons de fixation de l'unité de clé
(M3) (AD).
1-24
(z)
Cadre de conception à
installation/retrait par le dessus
(AB)
Cache de l'unité de clé B
(AC)
Unité de clé
(AD)
Boulon de fixation du cache de
l'unité de clé (M3)
Couple de serrage
0,6 Nm
REMARQUE
Ne fixez pas de ressort de plaque lorsque vous
utilisez un cadre de conception à installation/
retrait par le dessus.
