Chapitre 2 INSTALLATION ET BRANCHEMENT DE L'UNITÉ MOTRICE
Installation de la manivelle et du plateau avant
4
(H)
Insérez la manivelle de droite, fixez le boulon de fixation de manivelle et serrez-le.
5
Enfin, fixez le capuchon de la manivelle.
6
Après avoir installé la manivelle, faites-la tourner pour vérifier si elle tourne normalement.

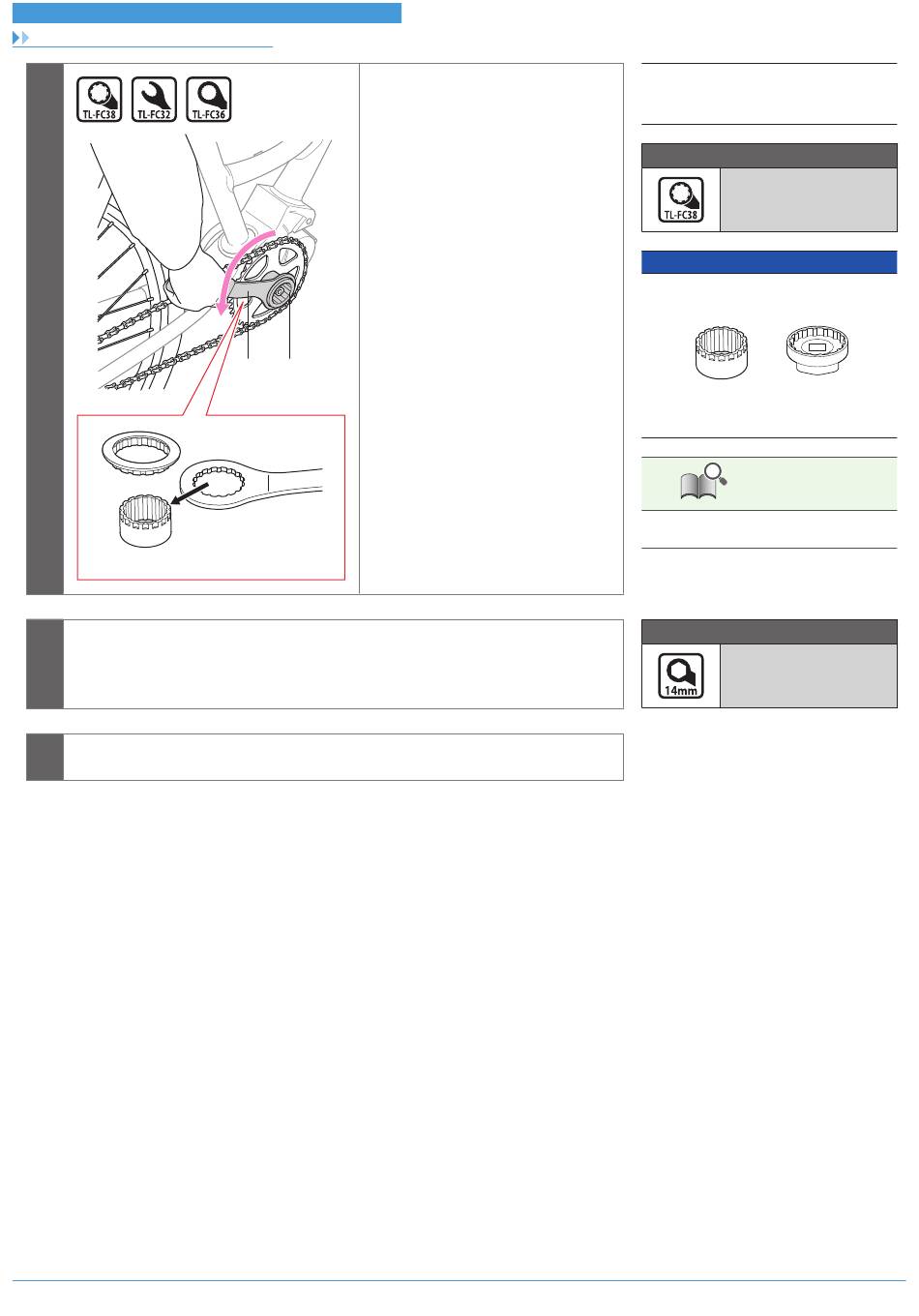

Serrez la bague de blocage à la main et
fixez l'outil d'origine Shimano.
Tout en maintenant la manivelle gauche,
serrez la bague de blocage dans le sens
indiqué sur l'illustration.
(G) (H)
2-12
(G)
TL-FC32 / FC36
(H)
TL-FC38
Couple de serrage
35-45 Nm
REMARQUE
Si vous utilisez une clé dynamométrique,
utilisez le TL-FC38 avec le TL-FC33.
TL-FC38 TL-FC33
*
N'utilisez pas une clé à chocs.
INFOS TECHNIQUES
La bague de blocage a un filetage à gauche.
Couple de serrage
35-50 Nm
