Chapitre 1 INSTALLATION
Installation de la fixation de la batterie
BM-E8020

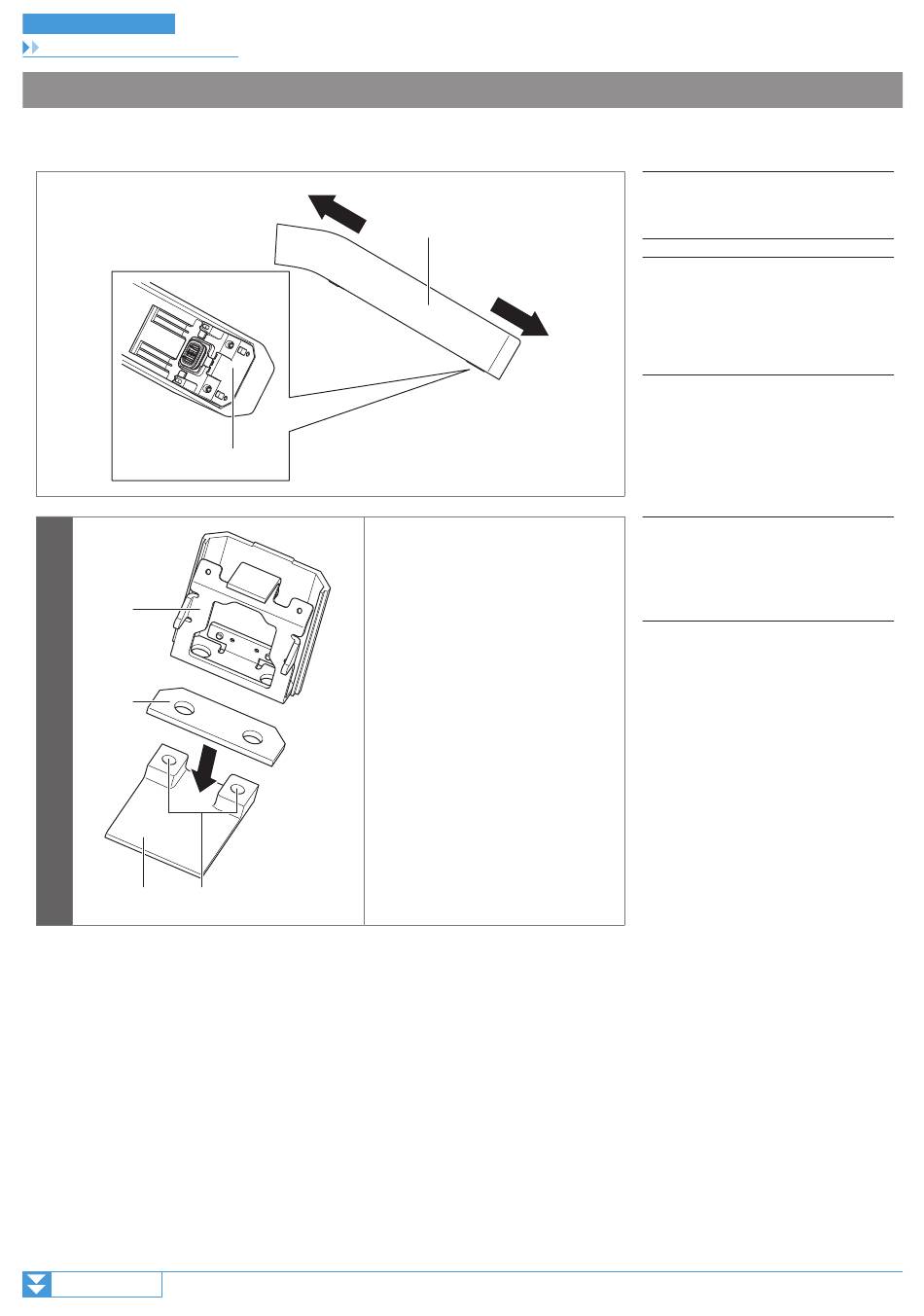

Montage de l'unité de branchement de batterie
(A)
(B)
1
(C) (D)
Suite page suivante
(y)
(B)
(C)
Positionnez la cale en caoutchouc (B) sur
le boîtier inférieur du support (A) et
alignez les orifices de fixation du cadre
(D) sur les orifices des boulons sur le
boîtier inférieur du support (A).
(A)
(z)
1-19
(y)
Avant du vélo
(z)
Arrière du vélo
(A)
Cadre
(B)
Unité de branchement de batterie
(C)
Boîtier supérieur du support et
boîtier inférieur du support une
fois montés
(A)
Boîtier inférieur du support
(B)
Cale en caoutchouc
(C)
Cadre
(D)
Orifices de fixation du cadre
