OUTILS NÉCESSAIRES À L'INSTALLATION
• Scie sauteuse ou à découper
• Perceuse
• Mèche à bois 1 1/4 po
• Pinces
• Tournevis Phillips
• Dénude fil ou couteau tout usage
• Pince coupante à fil métallique
• Ruban à mesurer ou règle
• Niveau
• Crayon
• Outil à calfeutrage
• Ruban à conduit
PLAN DU CONDUIT
!
AVERTISSEMENT
En constuisant une hotte
encastrable sur commande,
suivez toujours tous les codes
et normes applicables.
L'Inca Smart SS peut être installée
dans des cabinets 30" ou 36"
standard ou avec hottes faites sur
mesure 30" ou plus. Choisissez un
recouvrement fait sur mesure ou
notre Cadre 30" et 36" Standard
Pour des hottes encastrable,
choisissez un recouvrement fait
sur commande ou notre Cadre
Standard conçu pour 30" et 36"
installations. Les Cadres créent
une finition parfait-scellée et non-
combustible pour le dessous de
votre hotte encastrable.
Les Cadres Standard se composent
de deux sections: une plus grande,
arrière section (précoupée pour
l'insertion de l'Inca Smart SS)
et une section avant pour une
profondeur réglable totale entre
16" et 17
.
7/8"
! ! ! N O T E I M P O R TA N T E :
N'ENLEVEZ PAS LA SECTION
PERFORÉE ADDITIONNELLE
AUTOUR DU PRÉCOUPÉE
EN INSTALLANT LE CADRE
STANDARD AVEC LE MODÈLE
DE L'INCA SMART SS. CETTE
PERFORATION EST SEULEMENT
ENLEVÉE POUR L'USAGE AVEC
LE MODÈLE DE L'INCA HC SS.
PIÈCES FOURNIES POUR L'INSTALLATION
• 1 registre à clapet
• 10 vis
• Compartiment de filage
• 1 nécessaire de documentation
PIÈCES NÉCESSAIRES POUR L'INSTALLATION
• 2 connecteurs de conduit
• Câble d'alimentation
• Vis pour compartiment de filage
• 1 Capuchon de mur ou de toit
• Conduit en métal
La hotte Inca Smart SS requiert le conduit
rond de 5 po. Pour assurer que le ventilateur
marche le mieux, le conduit doit être aussi
court et aussi droit que possible.
Pour de meilleurs résultats, ne pas utiliser plus
de trois coudes de 90
. S'assurer qu'il y ait
o
un minimum de 24 po de conduit droit entre
les coudes si l'on utilise plus d'un coude. Ne
pas installer deux coudes ensemble.
HOTTE
ENCASTRABLE
INCA SMART SS
1. La hotte encastrable doit avoir une base vigoureuse (3/4" contre-plaqué recommandé) pour
adapter au coupe-circuit pour l'Inca Smart SS. La base doit être enfoncée pour adapter à la
taille du Cadre (voir les DIMENSIONS DU CADRE à la page 4). Les attaches de Cadre au fond
de la base à l'aide des vis appropriées pour la hotte encastrable. L'Inca Smart SS est installé
dans le coupe-circuit dans le Cadre et la base.
2. Placez la section arrière du Cadre de sorte qu'il aboute le bord arrière de votre hotte
encastrable. En utilisant un stylo, tracez le contour de la sortie précoupée. Enlevez le Cadre
et procédez FAIRE LA COUPE à la page 9. Installez les deux sections du Cadre et procédez
INSTALLATION DE LA HOTTE à la page 9.
ACCESSOIRES POUR L'INSTALLATION
• Filtres au Charbon
Pour installations sans conduit
part # FILTER4
• Cadres
16" - 17
Cadre Standard 30 - part # LINE30ST
Cadre Standard 36 - part # LINE36ST
La longueur du conduit ne doit jamais excéder
25 pi s'il s'agit de conduit rond de 5 po.
Coude 45˚
Coude 90˚
Coude plat 90˚
Capuchon de mur

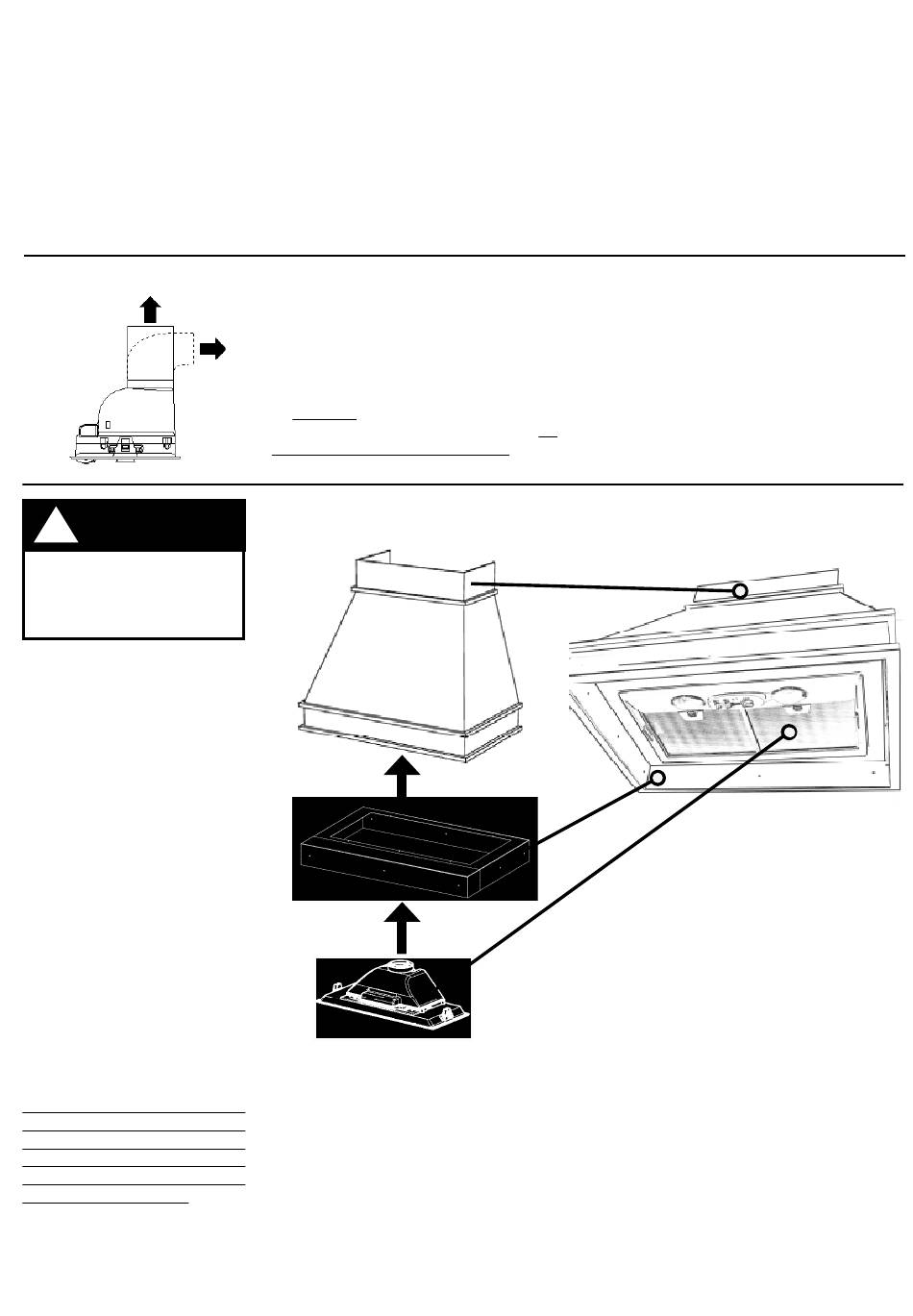

INSTALLATIONS AVEC CADRES
prof. ajustable
7/8"
3,0 pi
5,0 pi
12,0 pi
0,0 pi
Considérez la forme, la taille, et
le poids de l'Inca Smart SS et du
Cadre déterminer la configuration
de la hotte encastrable. Voir des
DIMENSIONS DE LA HOTTE ET
DIMENSIONS DU CADRE à la
page 4.
Version 07/11 - Page 9
