Side View / La Perspective De Côté; Liner Dimensions / Dimensions Du Cadre - Faber INCA SMART INSM28SS Instructions D'installation

NOTE: Remove the metal packaging support
piece from the top of the hood before
installation (SEE RIGHT)
NOTE : Enlevez le morceau de empaquetage de
soutien en métal du dessus du hotte avant
installation (VOYEZ BIEN)
BOTTOM VIEW / LA PERSPECTIVE DE BAS
FRONT VIEW / LA PERSPECTIVE DE FRONT
Standard Liner 30 Stainless (LINE30ST)
designed for 30" wide installations
Cadre Standard 30 Axier Inoxydable (LINE30ST)
peut être employée les hottes encastrable sur mesure de 30"
Pre-Planning Your Installation - Important: The recommended height to install this hood off the cooktop is
a minimum of 24" and a maximum of 30" for maximum effectiveness. Also consult the cooktop manufacturer's
recommendation.
Planifiez votre installation - Important : La hauteur recommandée pour installer cette hotte au-dessus de la
surface de cuisson est d'un minimum de 24" et d'un maximum de 30" pour un maximum d'efficacité. De plus,
nous vous recommandons consulter le manuel de recommandations du fabricant de la surface de cuisson.
Note: Standard Liners are pre-cut for installation of Inca Smart SS. For installations
with the Inca HC SS, remove the additional perforated section.
Note: Les Cadres Standard sont précoupés pour l'installation de l'Inca Smart SS. Pour
des installations avec L'Inca HC SS, enlevez la section perforée additionnelle.

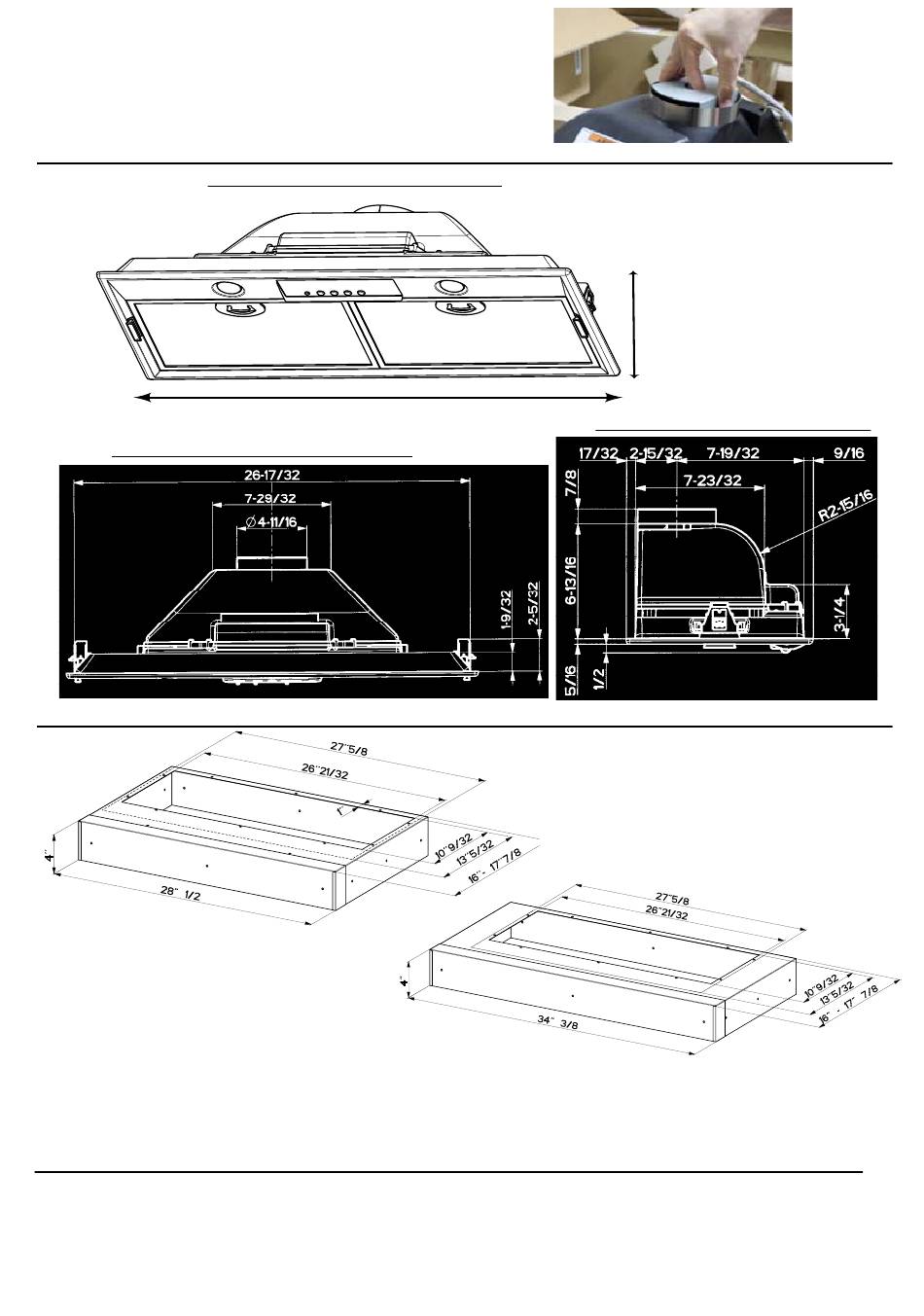

RANGEHOOD DIMENSIONS / DIMENSIONS DE LA HOTTE
27 5/8"

LINER DIMENSIONS / DIMENSIONS DU CADRE

Standard Liner 36 Stainless (LINE36ST)
designed for 36" wide installations
Cadre Standard 36 Axier Inoxydable (LINE36ST)
peut être employée les hottes encastrable sur mesure de 36"
11 3/16"
SIDE VIEW / LA PERSPECTIVE DE CÔTÉ
