ShurePlus MOTIV -- Microphone électrosta-
tique stéréo M/S pour iOS
Description générale

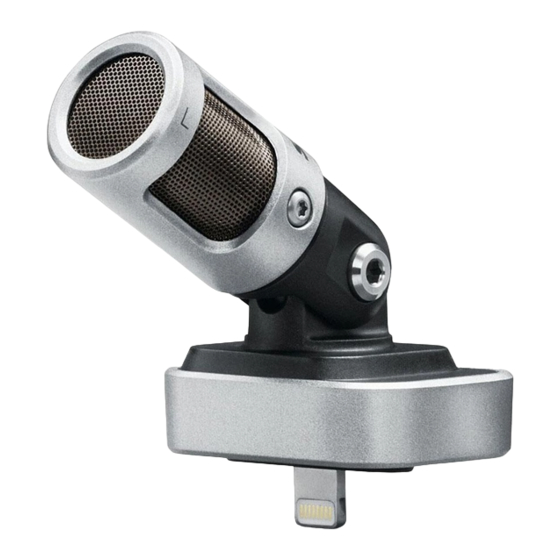

Le Shure MV88 est un microphone électrostatique de qualité professionnelle qui se branche directement dans un
®
appareil iOS d'Apple l'aide d'un port Lightning . Deux capsules de microphone sont disposées dans une configu-
ration M/S (centrale/latérale) pour fournir une image stéréo réglable, adaptée à la capture de diverses sources,
dont la musique et la voix parlée. L'application ShurePlus MOTIV permet aux utilisateurs de personnaliser le son
avec une sélection de modes préréglés de traitement numérique des signaux, le réglage du gain et une com-
mande de largeur stéréo.
Caractéristiques
Microphone stéréo M/S
La technique classique des microphones stéréo M/S utilise deux capsules coïncidentes : une cardioïde qui fait di-
rectement face à la source, et une bidirectionnelle orientée vers les côtés. Cette configuration permet à l'utilisateur
de régler la largeur stéréo et assure une excellente compatibilité avec le rendement monophonique.
Prêt à l'emploi
Le MV88 est compatible avec n'importe quel appareil iOS équipé d'un port Lightning.
Compact et durable
Le MV88, de construction entièrement métallique légère, est suffisamment petit pour être transporté partout.
Comme tous les produits Shure, le MV88 garantit la fiabilité en conditions réelles.
Contrôle flexible de l'enregistrement avec l'application ShurePlus MOTIV
L'application d'enregistrement ShurePlus MOTIV contrôle les paramètres du MV88, tels que le gain, la largeur sté-
réo et les modes préréglés, et inclut également les fonctions suivantes :
• Traitement de base du son
• Markers pour assurer le suivi du son
• Dark Theme pour les enregistrements par faible éclairage
• Prise en charge des microphones Mono
• Prise en charge de tous les microphones MOTIV
• Prise en charge de Dropbox™, AirPlay et Bluetooth
• Plusieurs options de profondeur de bits et de fréquence d'échantillonnage
®
®
®
®
1/30
