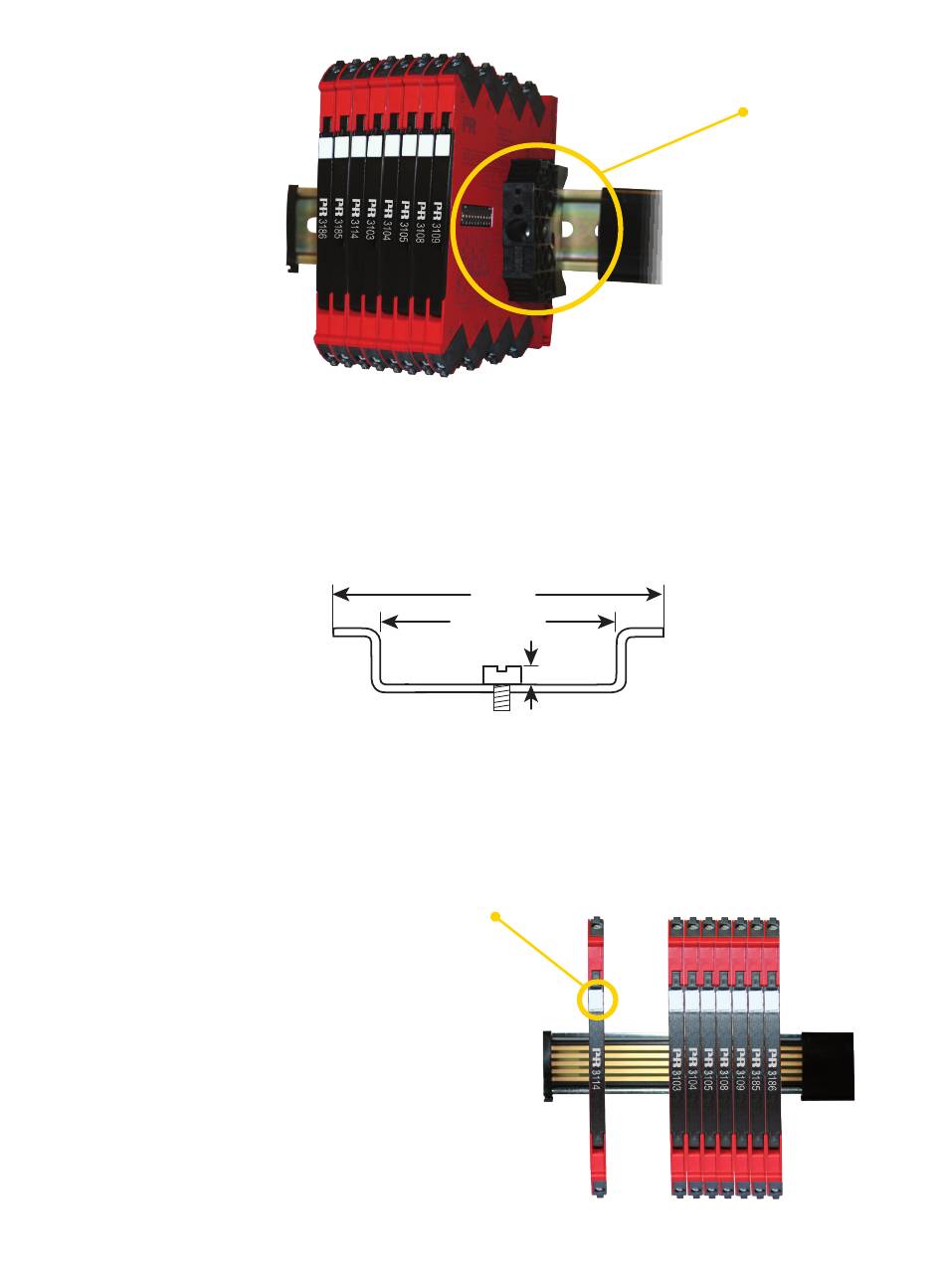

Montage sur rail DIN / rail d'alimentation
Butée de maintien
Les appareils de la série 3000 peuvent être montés sur rail DIN ou rail alimenté (3111, 3112 et 3113 seulement). Pour les
applications maritimes, les appareils peuvent être maintenus sur le rail par des butées (réf. article 9404). Les modules
d'alimentation peuvent être montés conformément aux exigences du client.
Si vous souhaitez monter un 3111, 3112 ou 3113 sur un rail DIN standard, les vis de fixation du rail de 7,5 mm ne doivent pas
dépasser une hauteur de 3,5 mm afin d'éviter un risque de court-circuit entre celles-ci et les contacts d'alimentation des
modules 3000.
35 mm
> 24 mm
< 3,5 mm
Alimentation du rail
Le rail peut être alimenté par les bornes d'alimentation.
Les bornes peuvent passer un courant de 400 mA au maximum.
Marquage
La face avant des modules de la série 3000 dispose d'un
espace réservé à la fixation d'une étiquette à clipser. L'espace
réservé mesure 5 x 7,5 mm. Les étiquettes du système
Multicard de Weidmüller, type MF 5/7,5, sont appropriées.
3000V103-FR
9
