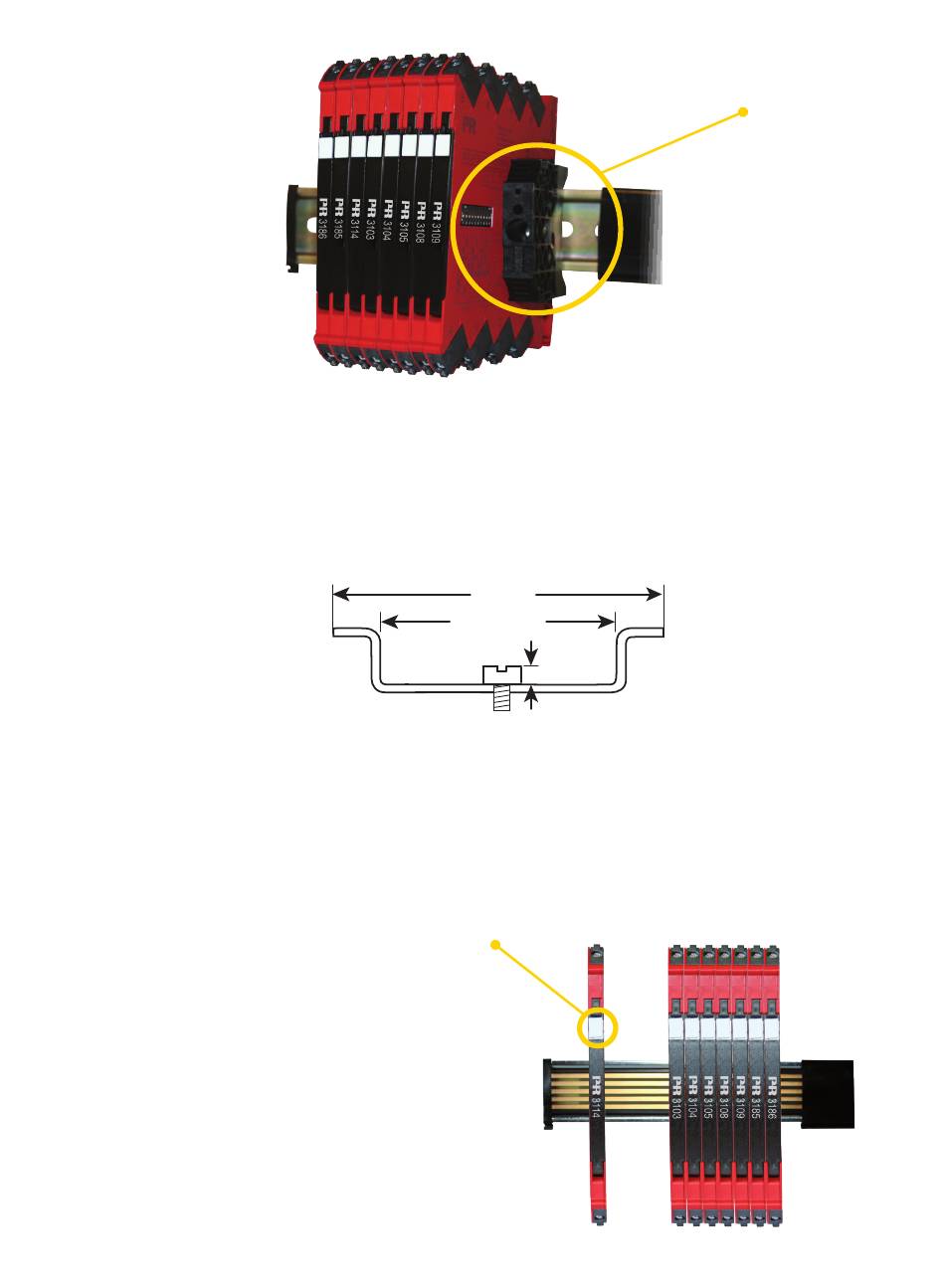

Montage sur rail DIN / rail d'alimentation

Butée 9404
Les appareils de la série 3000 peuvent être montés sur rail DIN ou rail alimenté. Pour les applications marines les appareils
peuvent être maintenus sur le rail par des butées (réf. article 9404). Les modules d'alimentation peuvent être montés
conformément aux exigences du client.
Si vous souhaitez monter un module de la série 3000 avec connecteur pour rail d'alimentation sur un rail DIN standard, les vis
de fixation du rail de 7,5 mm ne doivent pas dépasser une hauteur de 3,5 mm afin d'éviter un risque de court-circuit entre
celles-ci et les contacts d'alimentation des modules 3000.
35 mm
> 24 mm
< 3,5 mm

Alimentation du rail

Le rail peut être alimenté par les bornes d'alimentation.
Les bornes peuvent passer un courant de 400 mA au maximum.

Marquage

La face avant des modules de la série 3000 dispose d'un
espace préservé pour la fixation d'une étiquette à clipser.
L'espace réservé mesure 5 x 7,5 mm. Les étiquettes du
système Multicard de Weidmüller, type MF 5/7,5, sont
appropriées.
3100V109-FR 9
