Les spécifications techniques spécifient la puissance maximale requise à des valeurs nominales de fonctionnement, p.ex.
tension d'alimentation 24 V, température ambiante 60°C, charge 600 Ω, et sortie courant 20 mA.
Solution rail DIN – montage en cascade :
Les 3101, 3102, 3111, 3112 et 3113
peuvent être utilisés avec une tension de 24
Vcc ±30% par câblage direct sur le bornier ou
entre eux par la boucle des appareils.
Protection par fusible : 2,5 A.
Protection par fusible : 0,4 A.

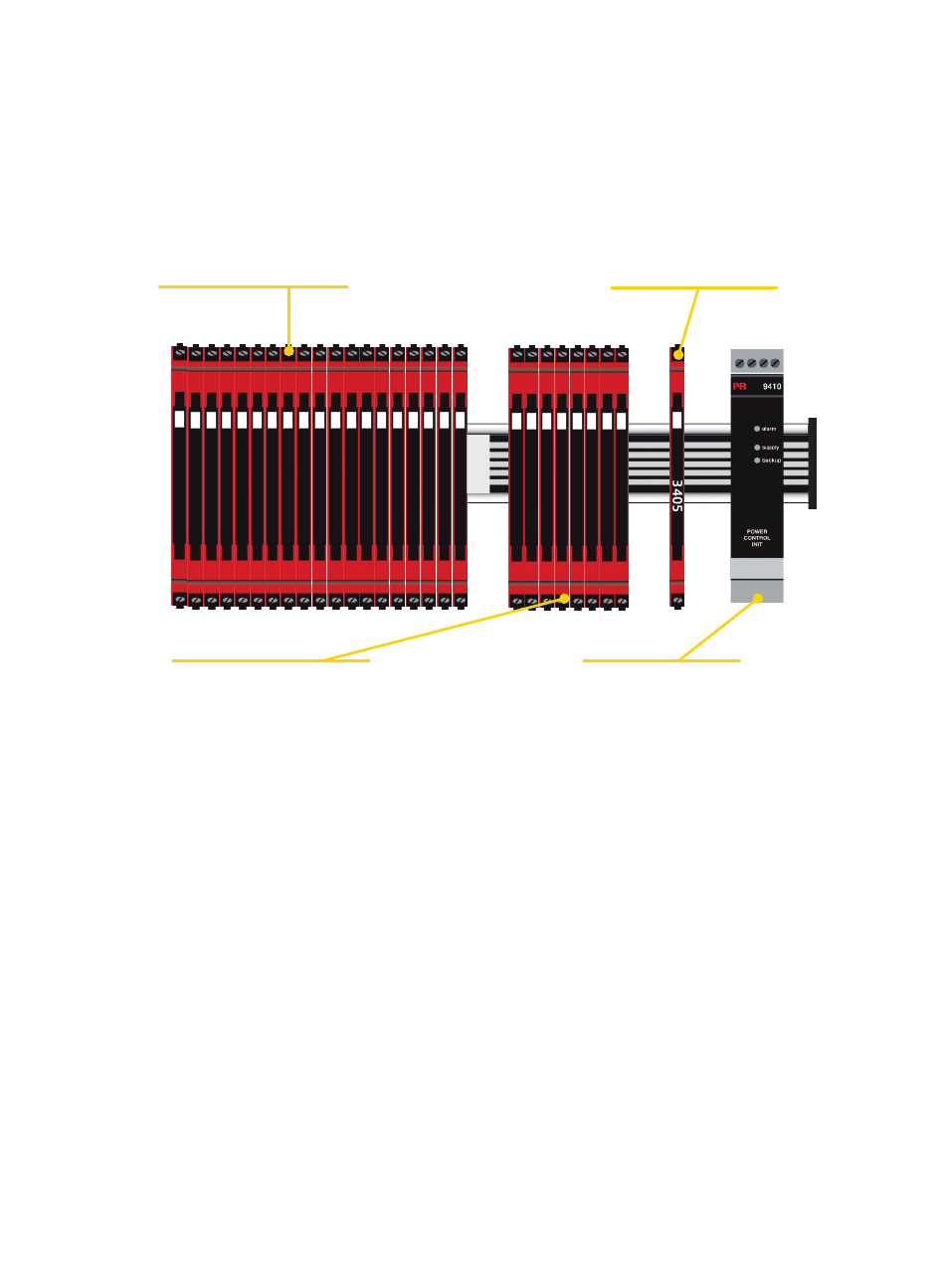

Rail d'alimentation solution 1 :
Il suffit de raccorder le 24 Vcc sur un seul
module quel qu'il soit parmi le 3111, 3112
ou 3113 indifféremment et tous les
appareils seront alimentés par le rail.
Note :
Les modules 3101, 3102, 3111-N, 3112-N, 3113-N, 3331, 3333 et 3337 ne peuvent être
alimentés sur un rail DIN qu'en raccordant chaque appareil individuellement.
Spécifications du fusible :
Le fusible de 2,5 A doit fondre apres pas plus de 120 secondes a 6,4 A.

Alimentation flexible

Protection par fusible : Montée dans le 9410.
Rail d'alimentation solution 3 :
Le contrôleur d'alimentation 9410 fournit
96 W au rail. Alimentation redondante
possible.
3000V103-FR
Rail d'alimentation solution 2 :
Le 3405 permet d'apporter la tension
24 Vcc / 2,5 A nécessaire pour
alimenter le rail.
Protection par fusible : 2,5 A.
