Les spécifications techniques spécifient la puissance maximale requise à des valeurs nominales de fonctionnement, p.ex.
tension d'alimentation 24 V, température ambiante 60°C, charge 600 Ω, et sortie courant 20 mA.
Solution rail DIN – montage en cascade :
Les unités peuvent être utilisées avec une
tension de 24 Vcc ±30% par câblage direct et
une boucle entre les modules.
Protection par fusible : 2,5 A.
Protection par fusible : 0,4 A.
Rail d'alimentation solution 1 :
Autrement, il suffit de raccorder le 24 Vcc
sur l'un des modules 3000 indifféremment
et tous les appareils seront alimentés par
le rail.
Note :
Les modules 3xxx-N peuvent seulement être alimenté par la solution de rail DIN avec un câblage direct sur chaque module.
Spécifications du fusible :
Le fusible de 2,5 A ne doit pas couper après plus de 120 secondes à 6,4 A.
8

Alimentation flexible

Rail d'alimentation solution 2 :
Le PR 3405 permet d'apporter la tension
24 Vcc / 2,5 A nécessaire pour alimenter
le rail.
Protection par fusible : 2,5 A.
Protection par fusible : Montée dans le 9410.

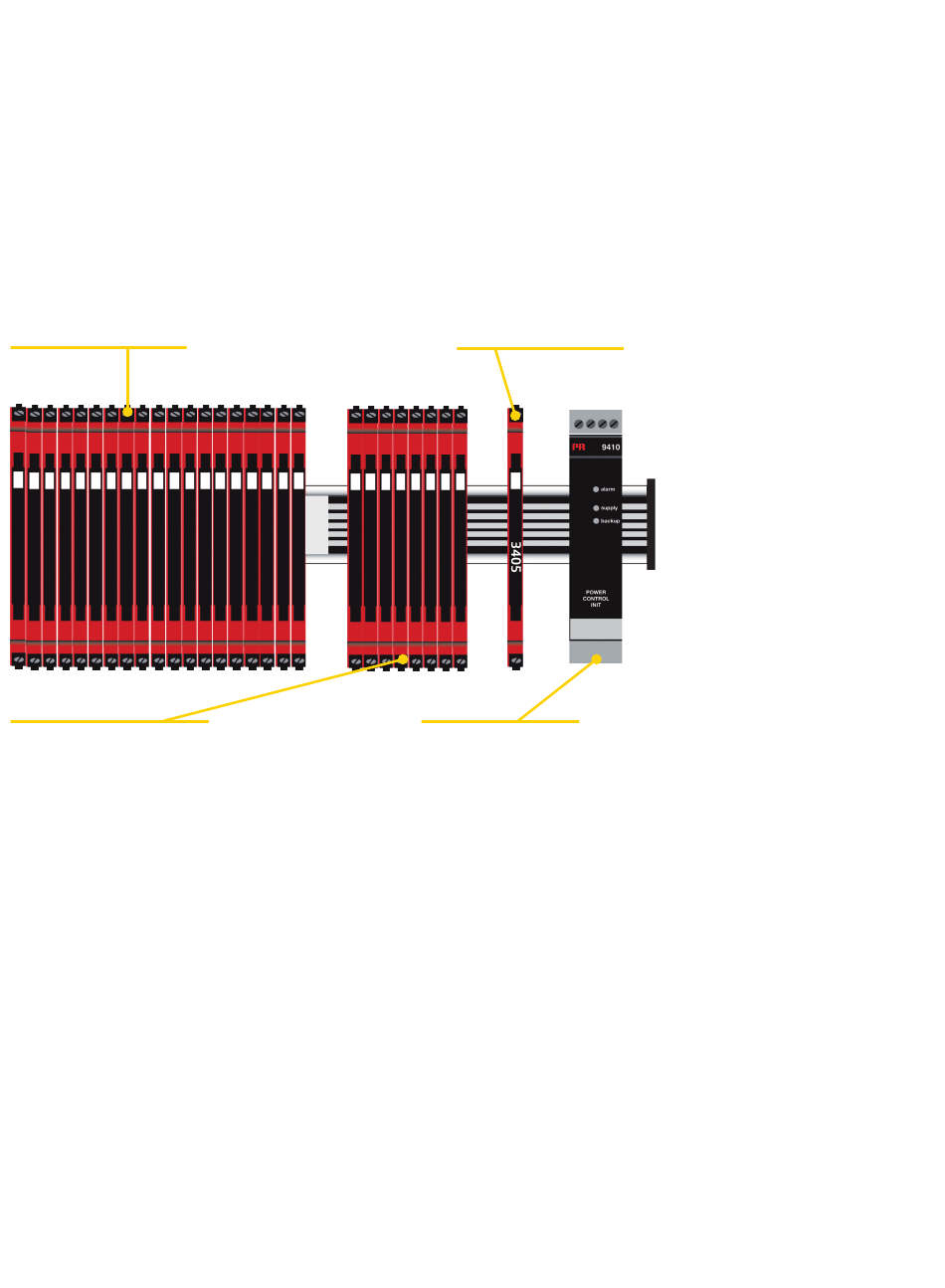

Rail d'alimentation solution 3 :
Le contrôleur d'alimentation PR 9410 fournit
96 W au rail. Alimentation redondante
possible.
3100V111-FR
