...4 CONFIGURATION

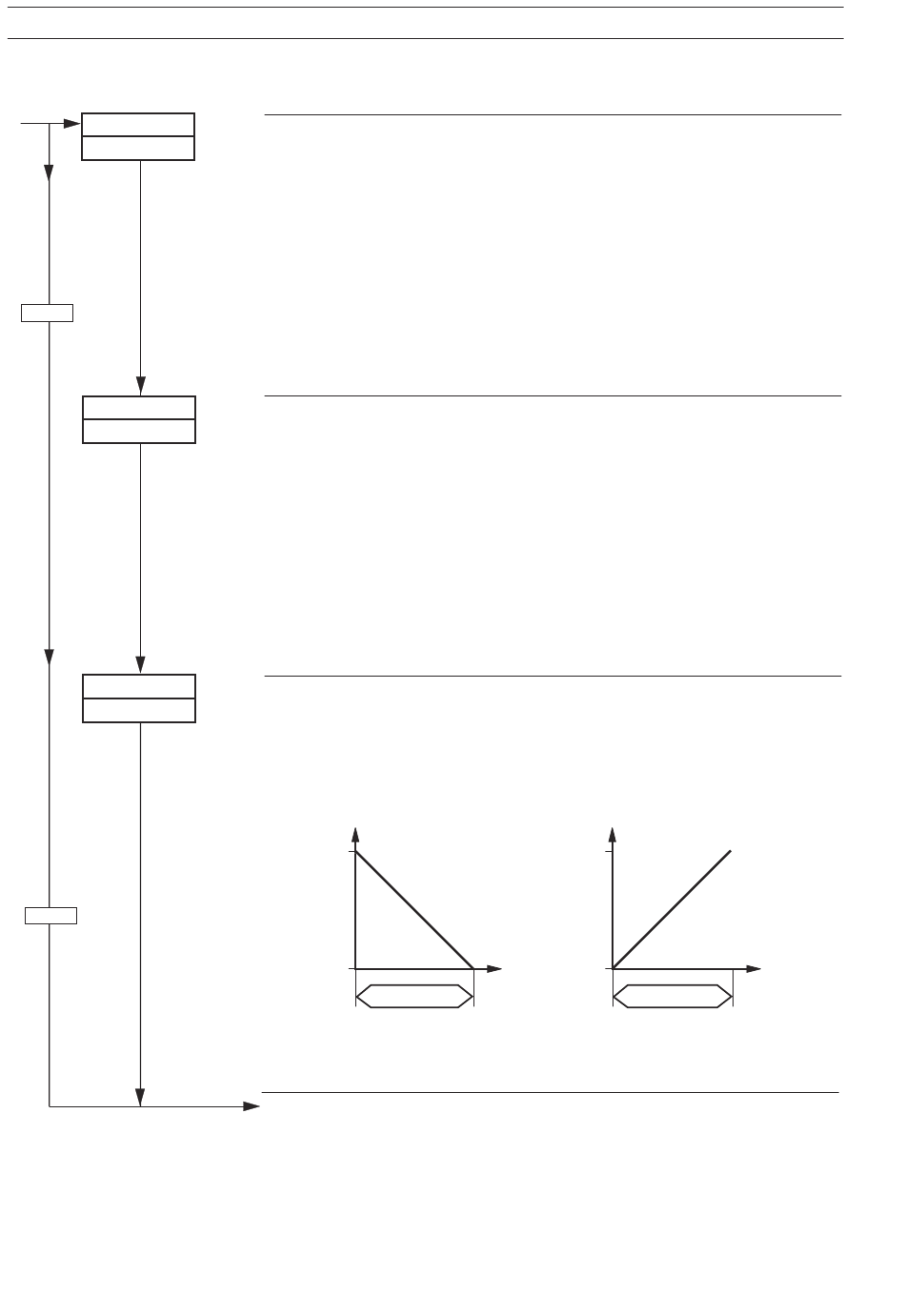

...4.10 Page Configuration de la régulation
OP–HI
100.0
HEAtCL
OP–LO
0.0
ACtION
rEV
HEAtCL
32
Signal de sortie – Limite haute
En mode Automatique, ce paramètre a pour objet de fixer un seuil
haut au signal de sortie (ou à la position de la vanne). Si le signal de
sortie est au-dessus de cette valeur limite lorsque le mode
Automatique est choisi, le signal de sortie peut rester au niveau
occupé, mais ne peut continuer à augmenter. Dès que le signal de
sortie revient à cette valeur seuil ou à une valeur inférieure, cette
valeur fait office de limite. Lorsque le régulateur est en mode Manuel,
les limites du signal de sortie ne sont pas prises en compte.
Sélectionner la limite haute requise pour le signal de sortie (ou la
position de la vanne) entre 0,0 et 100,0 %, par incréments de 0,1 %.
Signal de sortie – Limite basse
En mode Automatique, ce paramètre a pour objet de fixer un seuil
bas au signal de sortie (ou à la position de la vanne). Si le signal de
sortie est en-dessous de cette valeur limite lorsque le mode
Automatique est choisi, le signal de sortie peut rester au niveau
occupé, mais ne peut continuer à diminuer. Dès que le signal de
sortie revient à cette valeur seuil ou à une valeur supérieure, cette
valeur fait office de limite. Lorsque le régulateur est en mode Manuel,
les limites du signal de sortie ne sont pas prises en compte.
Sélectionner la limite basse requise pour le signal de sortie (ou la
position de la vanne) entre 0,0 et 100,0 %, par incréments de 0,1 %.
Sens de l'action
Sélectionner le sens d'action du signal de régulation PID :
–
Action directe
dir
–
Action inverse
rEV
Le signal de
100
sortie diminue
quand la variable
du procédé
augmente
%
Sortie
0
Échelle*
Action inverse
(* en unités du procédé)
Suite
100
%
Sortie
VP
0
Échelle*
Action directe
Le signal de
sortie augmente
quand la variable
du procédé
augmente
VP
