FR
Programmer # 1-02110

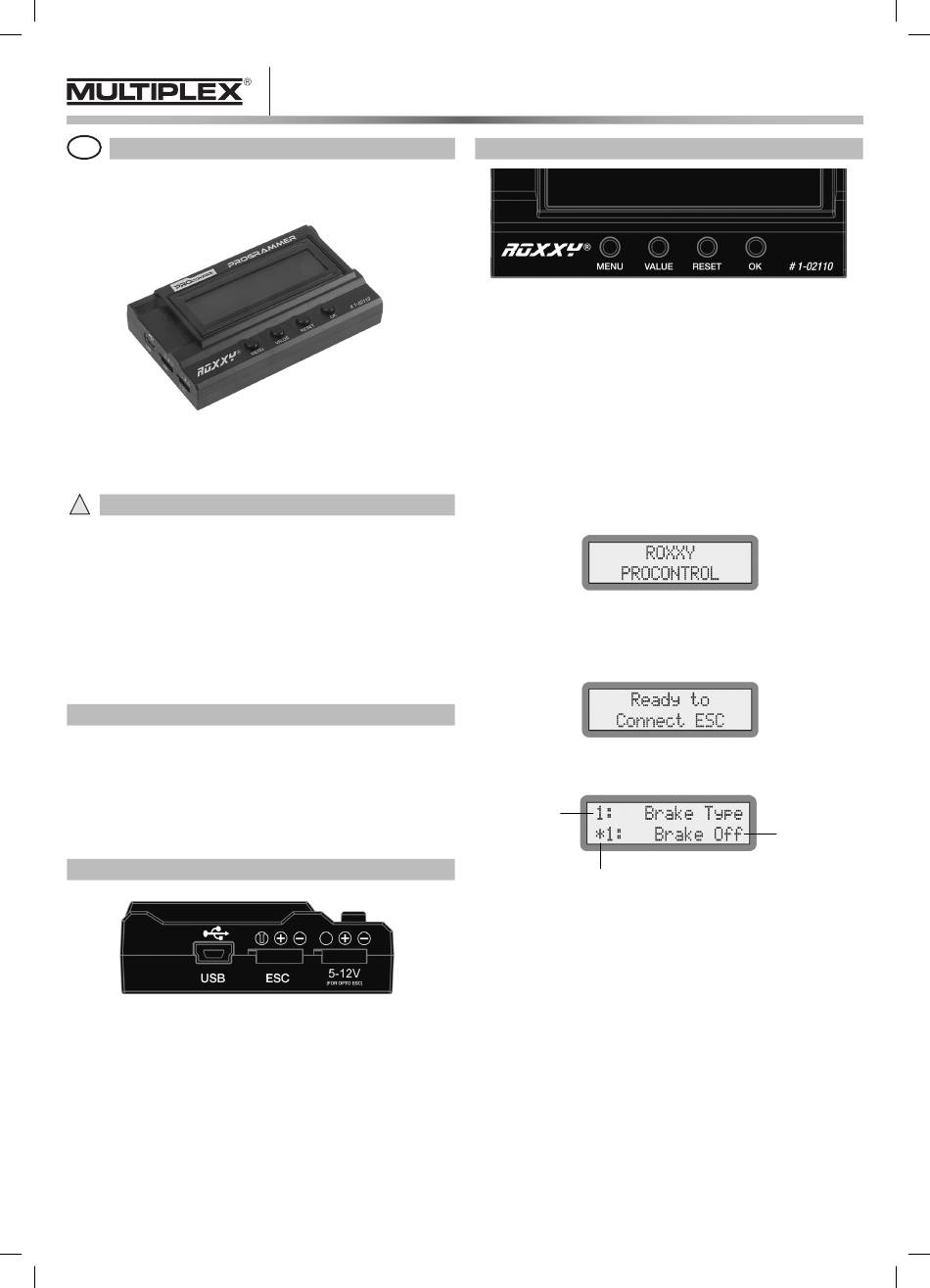

Le ROXXY PROcontrol Programmer est le boîtier de program-
mation pour tous les variateurs de la gamme ROXXY PRO-
control. Il permet de programmer uniquement ces variateurs.
! Ce manuel d'instruction fait partie du produit. Il comprend des
informations importantes et des consignes de sécurité. Il doit
être conservé à un endroit facilement accessible et sera trans-
mis aux tiers lors de la vente du produit.
CONSIGNES DE SÉCURITÉ
!
! Il doit être lu avant la mise en service.
! Ne pas inverser les polarités en raccordant le variateur et
l'accu.
! Lors de la programmation avec moteur branché ou sur le
modèle, veiller à ce que ce dernier soit bien immobilisé. En cas de
défauts techniques, le moteur pourrait se mettre en marche de
manière intempestive intempestive et entraîner des dommages
matériels majeurs et des blessures graves. À ce sujet, veuillez
également lire la notice d'utilisation des variateurs.
Caractéristiques techniques
ROXXY PROcontrol Programmer
Réf. : 1-02110
Uniquement pour variateurs ROXXY PROcontrol
Tension de service : 5-12 V
Dimensions en mm (env.) : 92 x 54 x 18
Poids : 66 g
Raccordement du variateur ROXXY PROcontrol
Veuillez connecter le variateur PROcontrol au boîtier de program-
mation PROcontrol Programmer. Le raccordement s'effectue sur la
prise marquée ESC. Utilisez un câble de connexion approprié et
veillez à respecter la bonne polarité. Les variateurs ROXXY PRO-
control sont équipés de 2 câbles de connexion. Utilisez le câble à
trois brins pour le raccordement au boîtier de programmation.
Sur les variateurs avec système BEC, l'alimentation électrique
passe par ce câble. Vous devez alors connecter un accu adéquat
chargé au variateur. En alternative (ou sur les variateurs avec octo-
coupleur), vous devez alimenter le boîtier de programmation avec
un accu (5 à 12 V) via la prise INPUT. Les variateurs OPTO sont
équipés de 2 câbles de servos dont le plus court sert au raccorde-
ment du boîtier de programmation.
ROXXY PROcontrol Serie – Notice d'utilisation
Mode d'utilisation
Touche MENU : démarre la programmation et commande via
Touche VALUE : commande via les réglages des paramètres
Touche RESET : restauration du variateur aux valeurs d'usine
Touche OK :
Si un accu est branché, l'affichage de démarrage apparaît
Appuyez sur la touche MENU pour accéder au menu de program-
mation. Cette étape est confirmée par l'affichage bref du texte
Ready to Connect ESC.
Vous êtes maintenant dans le menu de programmation.
Ligne du haut :
point de pro-
grammation
actuel.
Appuyez sur la touche VALUE pour modifier les réglages. Lorsque le
réglage voulu s'affiche, vous pouvez l'enregistrer en appuyant briè-
vement sur la touche OK. Chaque paramètre doit être enregistré in-
dividuellement au niveau du point de programmation correspondant.
Vous pouvez ainsi configurer pas à pas le variateur PROcontrol et
selon vos besoins. Une fois la configuration terminée, vous pouvez
débrancher le variateur du boîtier de programmation. Si vous ne
souhaitez modifier qu'un seul paramètre en particulier, accédez à
l'option du menu correspondante, sélectionnez la valeur adéquate
et enregistrez en appuyant sur la touche OK. Vous pouvez ensuite
débrancher le variateur du boîtier de programmation.
Pour restaurer le variateur aux valeurs d'usine, appuyez sur la
touche RESET. Tous les paramètres seront alors réinitialisés et
enregistrés. Les modifications ne s'appliqueront qu'après avoir dé-
branché l'accu.
5
le menu de programmation (points 1 à 9)
et enregistrement simultané de celles-ci
enregistrement des paramètres sélectionnés
dans l'option de programmation
Astérisque :
valeur sélectionnée
= valeur d'usine.
# 1-02110
Ligne du bas :
valeur sélecti-
onnée actuel-
lement.
