ROXXY Navy Control 700
Leistungsregler mit Vorwärts-Stopp-Rückwärts-Funktion und einfacher Pro-
grammierung. Geeignet für 600-700-er, Pro-, Sports- und Ultra-Motoren oder
Mehrmotorenbetrieb mit 400-600-er Motoren.
Technische Daten
Reglertyp Vorwärts-Stopp-Rückwärts
Antriebsakku
6-18 NC/NiMH, 6-24 V Blei
Motorstrom 40 A
Taktfrequenz 1 kHz
Abmessungen 75 x 67 x 39 mm
Gewicht 231 g
Stecksystem Akkuanschluss: direkt
Motoranschluss: direkt
• Unter Motorstrom ist der mittlere Dauerstrom bei „Vollgas vorwärts" zu ver-
stehen, der für die Dauer einer Akkuentladung (2000 mAh) fl ießen kann.
• Die tatsächlichen Ströme sind abhängig vom Modell und den individuellen
Steuergewohnheiten. Kurzzeitige, höhere Spitzenströme sind problemlos
möglich.
Merkmale
FET POWER-MOS-Feldeffekttransistoren
OPTO
Galvanische Trennung von Empfänger- und Motorstrom-
kreis zur Vermeidung von motorbedingten Empfangsstö-
rungen.
POR Anlaufschutz, verhindert ungewolltes Anlaufen des Motors
TP Thermischer Überlastschutz
PCO Unterspannungsabschaltung
RX-Filter Abschaltung des Reglers bei fehlendem oder gestörtem
Sendersignal
LED Anzeige von Betriebs- und Programmierfunktion
WP
Spritzwasserschutz
• Besonders feinfühliges, quasi stufenloses Regelverhalten.
Anschluss, Programmierung und Inbetriebnahme
1. Die blau/weissen Motoranschlusskabel sind an die Motoranschlüsse
anzulöten.
2. Für die folgenden Schritte ist unbedingt sicherzustellen, dass sich der
Motor und eventuell montierte Schrauben ungehindert drehen und
niemanden verletzen können.
3. Empfängerkabel des Fahrtreglers mit dem Gaskanal des Empfängers
verbinden.
4. Fernsteuersender einschalten.
5. Empfangsanlage einschalten, Gasknüppel nicht bewegen.
6. Antriebsakku anschließen.
7. Taster ca. 2 Sekunden gedrückt halten. Nach dem loslassen des
Tasters blinkt die LED einmal im Sekundentakt.
8. Gasknüppel in VOLLGAS-VORWÄRTS-Position bringen und Taster zum
Programmieren der VOLLGAS-VORWÄRTS-Position kurz betätigen, die
LED blinkt zweimal im Sekundentakt.
9. Gasknüppel in NEUTRAL-Position bringen und Taster zum Program-
mieren der NEUTRAL-Position kurz betätigen, die LED blinkt dreimal im
Sekundentakt.
10. Gasknüppel in VOLLGAS-RÜCKWÄRTS-Position bringen und Taster
zum Programmieren der VOLLGASRÜCKWÄRTS-Position kurz betätigen.
• Die Programmierung ist beendet. Wird jetzt der Gasknüppel durch den
VORWÄRTS-Bereich bewegt, muss die Motordrehzahl entsprechend fol-
gen. Dies wird durch gleichmäßiges Leuchten der LED mit zur Drehzahl
proportionaler Intensität angezeigt. Befindet sich der Steuerknüppel im
STOPP-Bereich ist die LED aus.
• Befi ndet sich der Gasknüppel im RÜCKWÄRTS-Bereich blinkt die LED im
2 Sekundentakt.
ROXXY Navy Control 700 – Bedienungsanleitung
Mögliche Fehlerursachen
• Falls sich der Regler nicht wie oben beschrieben programmieren lässt,
die Schritte 4 bis 10 mit leicht geänderten Gasknüppelpositionen wieder-
holen.
• Gegebenenfalls die Drehrichtung des Motors durch Vertauschen der
Motoranschlüsse anpassen, dass das Modell in Gasknüppelstellung
VORWÄRTS auch tatsächlich vorwärts fährt.
Der Regler im Einsatz
Für den praktischen Einsatz ist es sinnvoll, über folgende Zusammenhänge
Bescheid zu wissen:
• Der Regler ist mit verschiedenen Schutzfunktionen ausgestattet. Bei
Überhitzung z. B. durch zu starke Motoren, ständigem Betrieb unter Teil-
last oder schlechter Kühlung, bei zu geringer Akkuspannnung oder bei
fehlendem bzw. gestörtem Sendersignal schaltet der Regler während des
Betriebs den Motor ab. Sobald die Ursache für das Abschalten beseitigt
ist, kann durch erneutes Gasgeben, aus dem STOPP-Bereich heraus,
der Regler erneut aktiviert werden.
• Ein solcher „AUS-Zustand" wird durch Blinken der LED im 2 Sekunden-
takt angezeigt.

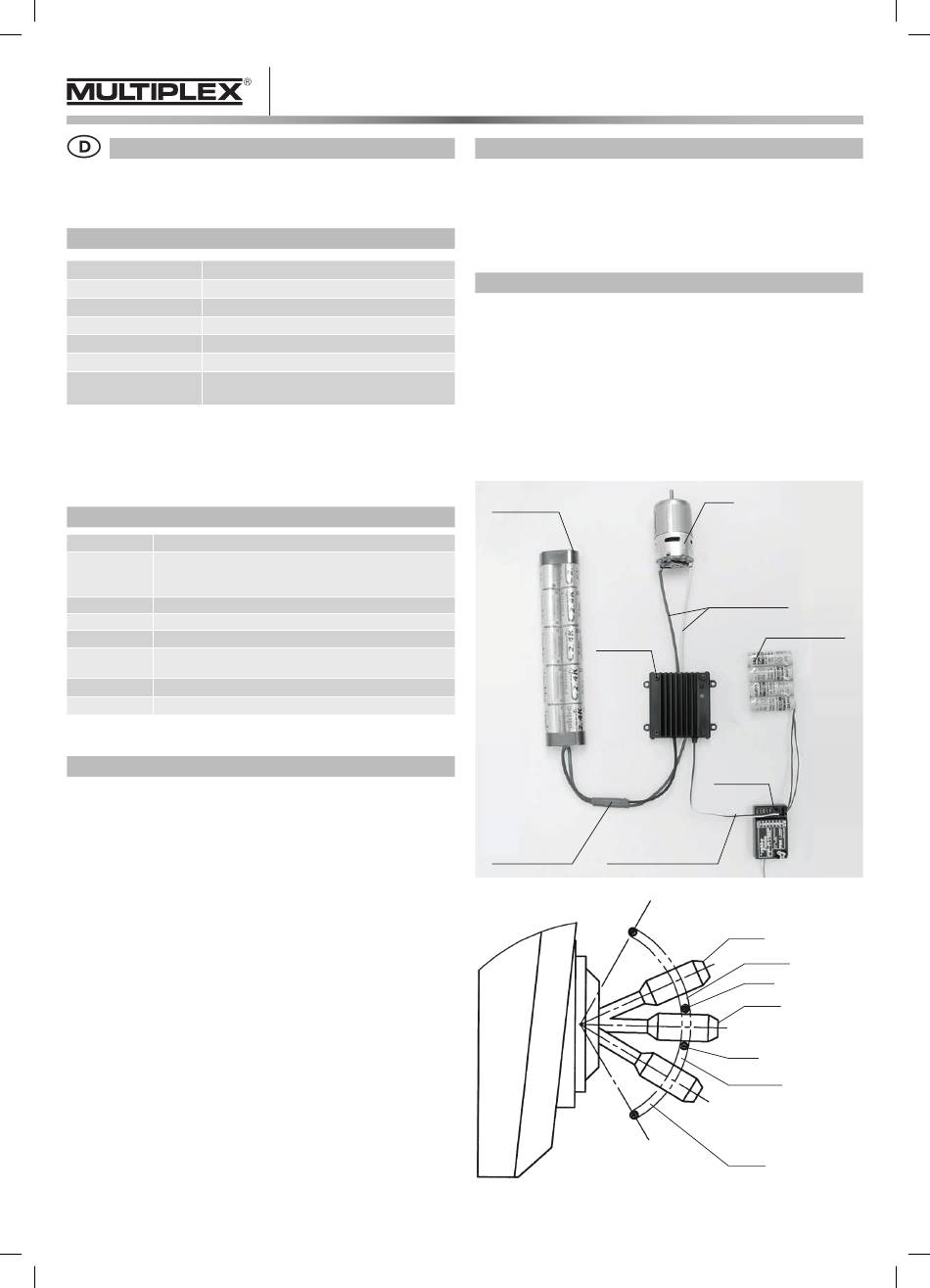

Antriebsakku
Fahrtregler
Akkuanschluss Empfängeranschluss
# 31 8616
Motor
Motoranschluss
Empfängerakku
Empfänger
Vollgas
Vorwärts
Stopp
Neutral
Stopp
Rückwärts
Vollgas
