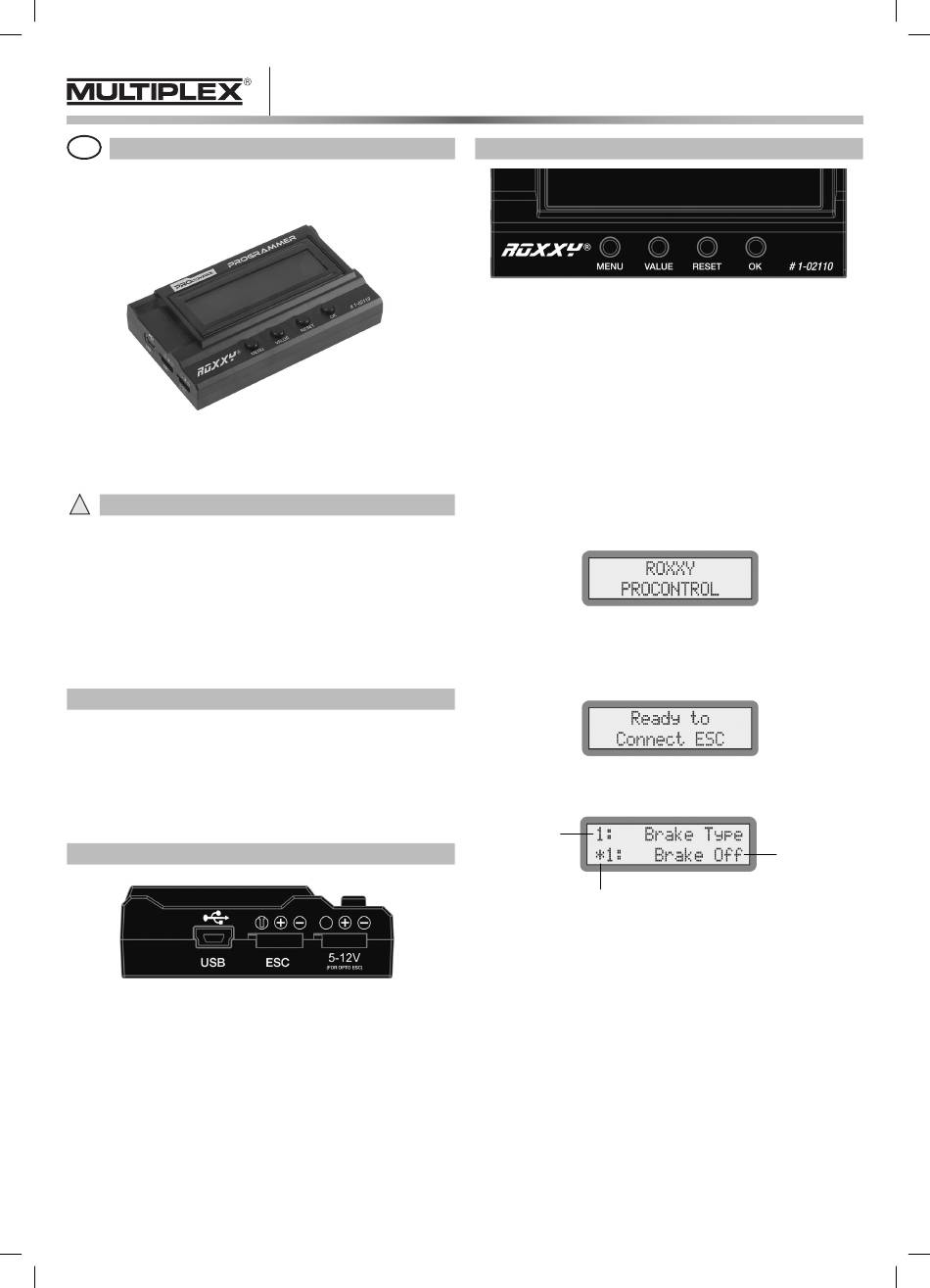

Multiplex ROXXY PROcontrol Serie Mode D'emploi

DE
Programmer # 1-02110
Der ROXXY PROcontrol Programmer ist das Programmiergerät
für alle Regler aus der ROXXY PROcontrol Serie. Es können nur
diese und keine anderen Regler damit programmiert werden.
! Diese Bedienungsanleitung ist Bestandteil dieses Produktes.
Sie beinhaltet wichtige Informationen und Sicherheitshinweise.
Sie ist deshalb jederzeit griffbereit aufzubewahren und beim
Verkauf des Produktes an Dritte weiterzugeben.
SICHERHEITSHINWEISE
!
! Vor Inbetriebnahme Anleitung lesen.
! Regler und Akku nicht verpolt anschließen.
! Beim Programmieren mit angeschlossenem Motor oder am
Modell auf richtige Sicherung dieser achten. Es kann durch
technische Defekte zu einem ungewollten Anlaufen des Motors
kommen und somit zu erheblichen Schäden oder Verletzungen
kommen. Lesen Sie auch dazu die Bedienungsanleitung
der Regler.
Technische Daten
Roxxy PROcontrol Programmer
Best.-Nr.: # 1-02110
Nur für ROXXY PROcontrol Regler
Betriebsspannung: 5-12 V
Abmessungen in mm (ca.): 92 x 54 x 18
Gewicht: 66 Gramm
Anschluss der ROXXY PROcontrol Regler
Bitte stecken Sie den Procontrol Regler an den Procontrol Program-
mer. Der Steckplatz dafür ist mit ESC gekennzeichnet. Verwenden
Sie dazu das richtige Anschlußkabel und achten auf dessen richtige
Polung. ROXXY PROcontrol Regler sind mit jeweils 2 Anschluß-
kabeln versehen. Zum Anschluss an den Programmer nehmen Sie
das dreiadrige Kabel.
Zur Stromversorgung des Programmers können Sie bei Reglern mit
BEC dieses benutzen. Stecken Sie also einen passenden, möglichst
vollgeladenen Akku an den Regler. Alternativ dazu (oder bei Reg-
lern mit Optokoppler) müssen Sie den Programmer mit einem Akku
(5 V-12 V) über den Steckplatz INPUT mit Strom versorgen. Auch
die OPTO Regler haben 2 Servokabel, das kürzere davon ist zum
Anschluss an den Programmer.
ROXXY PROcontrol Serie – Bedienungsanleitung
Bedienung
Taste MENU:
Taste VALUE:
Taste RESET:
Taste OK:
Wenn ein Akku angeschlossen wurde, erscheint nun der Start-
bildschirm
Durch Drücken der MENU Taste gelangen Sie in das Programmier-
menü. Dieses wird durch kurzes erscheinen des Menütextes
Ready to Connect ESC quittiert.
Nun befinden Sie sich im Programmier Menü.
In der oberen
Zeile sehen
Sie den aktu-
ellen Program-
mierpunkt
Durch Drücken der VALUE Taste können Sie nun die Einstellungen
ändern. Wenn die passende Einstellung angezeigt wird, kann diese
durch Drücken der OK Taste gespeichert werden. Dabei muss jeder
Parameter in seinem Programmierpunkt für sich abgespeichert wer-
den. So konfigurieren Sie Schritt für Schritt den Procontrol Regler
nach Ihren Bedürfnissen. Nach Fertigstellung kann der Regler vom
Programmer abgezogen werden. Wenn nur ein Parameter gezielt
verändert werden soll, gehen Sie zu dem gewünschten Menüpunkt,
wählen dann den richtigen Wert aus und speichern Ihn mit der
OK Taste. Danach kann der Regler vom Programmer abgezogen
werden.
Möchten Sie den Regler auf seine Werkseinstellungen zurücksetzen,
kann dieses durch Drücken der RESET Taste durchgeführt werden.
Es werden dann alle Parameter zurückgesetzt und abgespeichert.
Änderungen werden erst durch Abziehen des Akkus wirksam.
1
startet die Programmierung und steuert durch
das Programmiermenü ( Punkte 1-9 )
steuert durch die Einstellungen der Parameter
setzt den Regler auf seine Werkseinstellungen
zurück und speichert diese gleichzeitig ab
speichert gewählten Parameter im jeweiligen
Programmierpunkt
Das Sternchen zeigt, dass
hier die Werkseinstellung
ausgewählt ist.
# 1-02110
In der unteren
Zeile wird der
momentan
gewählte Wert
angezeigt.
