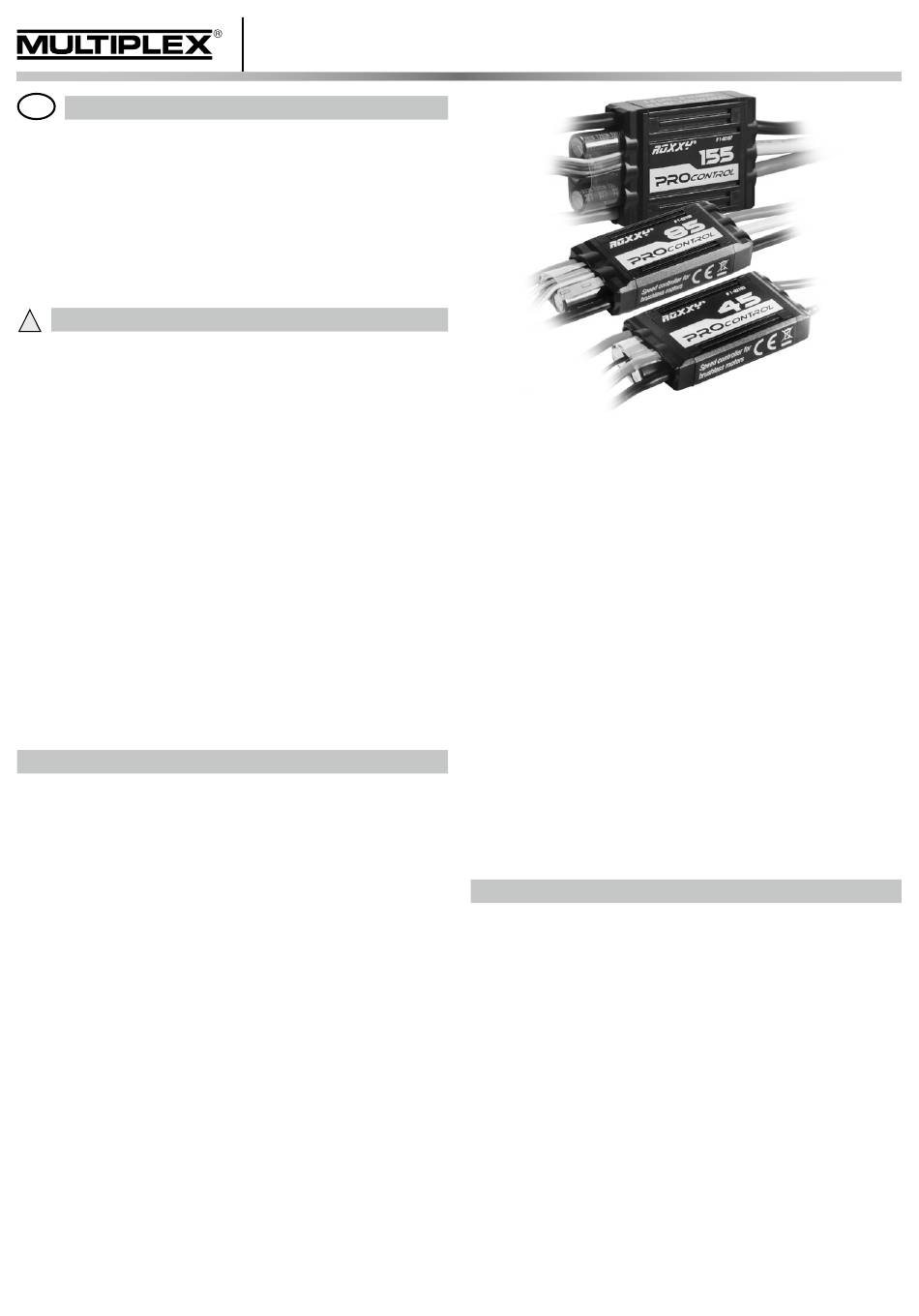

Multiplex ROXXY PROcontrol Serie Notice D'utilisation

FR
Variateur brushless
Nous vous remercions d'avoir choisi le variateur ROXXY PRO-
control Brushless de notre gamme. Vous possédez un équipement
de pointe pour moteurs de propulsion brushless d'avion et d'hélicop-
tère dont la conception est basée sur la fiabilité et un large éventail
de possibilités de programmation.
! Ce manuel d'instruction
Il comprend des informations importantes et des consignes de
sécurité. Il doit être conservé à un endroit facilement acces-
sible et sera transmis aux tiers lors de la vente du produit.
CONSIGNES DE SECURITES
!
! Lire les instructions avant la mise en marche
! Evitez l'accumulation de chaleur
Garantissez une bonne circulation d'air autour du régulateur
! Ne pas inverser la polarité de l'accu
Une inversion des polarités détruirait instantanément le régulateur
D'où:
- fil rouge sur la cosse POSITIVE (+)
- fil noir sur la cosse NEGATIVE (-)
! Pour tous travaux de soudures ou d'assemblages au niveau
de la propulsion ou du régulateur
Toujours débrancher l'accu (Court-circuit / Danger corporel!)
! Pendant les essais ou en fonctionnement normal
Ne pas tenir le moteur en marche dans la main, bien fixer le modèle.
Vérifier si vous avez suffisamment de place pour la rotation de
l'hélice. Enlever des environs de l'hélice tous les objets qui
seraient sujet à une aspiration (vêtement, petites pièces, papier, etc.).
Ne vous tenez jamais devant l'hélice ou au niveau du plan de
rotation de celle-ci (dangers corporels!).
Nous espérons que votre nouveau variateur ROXXY PRO-
control vous donnera entière satisfaction.
Consignes de sécurité et précautions d'utilisation
L'utilisation du variateur ROXXY PROcontrol Brushless implique le
respect de certaines consignes de sécurité.
- Le raccordement de l'accu de propulsion peut entraîner le dé-
marrage incontrôlé du moteur. En cas de défaut mécaniques ou
techniques, les moteurs électriques raccordés à un accu peuvent
également se mettre en marche de manière intempestive. Dans
ce cas, ils peuvent provoquer des blessures. Veuillez systémati-
quement démonter l'hélice lorsque vous effectuez des réglages.
- Protégez le variateur des vibrations, de la poussière, de l'humidité
et des efforts mécaniques. Ne l'exposez pas à de fortes chaleur ni
au froid extrême ni aux rayons directs du soleil.
- Respectez les préconisations des fabricants des accus utilisés.
N'utilisez que des accus dotés du nombre de cellules indiqué sur
les caractéristiques techniques.
- Débranchez le variateur de l'accu après utilisation.
- Le variateur est conçu exclusivement pour fonctionner avec des
accus. N'utilisez jamais le variateur avec un appareil branché au
secteur.
- Vérifiez régulièrement le bon état du variateur.
- Le variateur pouvant chauffer pendant son fonctionnement, veil-
lez à la bonne dissipation de la chaleur produite. Le variateur
est équipé d'un capteur de température qui met le moteur hors
tension lorsqu'il atteint 110
ROXXY PROcontrol Serie – Notice d'utilisation,
# 1-02103, 1-02104, 1-02105, 1-02106, 1-02107, 1-02108, 1-02109
fait partie du
C.
o
produit.
- N'effectuez aucune modification technique sur le variateur. Ne ral-
longez pas non plus le câble de connexion de l'accu.
- Les connecteurs prévus pour raccorder l'accu ne sont pas mu-
nis de détrompeurs. L'inversion de la polarité peut endommager
le variateur. Évitez impérativement les courts-circuits et veillez à
respecter la polarité des accus !
- Ne rechargez/déchargez pas les accus lorsqu'ils sont chauds,
laissez-les refroidir au préalable.
- Après un vol, laissez bien refroidir le variateur ROXXY PROcontrol
Brushless avant de voler à nouveau.
- Les câbles de connexion sont repérables par leur couleur. Rac-
cordez le câble rouge au pôle plus et le câble noir au pôle moins
de l'accu. Si le moteur tourne à l'envers, vous pouvez inverser son
sens de rotation en permutant deux contacts moteur. N'inversez
jamais la polarité des accus.
- Mettez toujours sous tension d'abord le variateur, puis le récep-
teur, et procédez dans l'ordre inverse pour la mise hors tension.
- N'utilisez que des câbles de connexion et connecteurs de haute
qualité.
- N'ouvrez pas le variateur pour le réparer. Cela peut être dangereux
et vous fera perdre vos droits de garantie. Pour toute réparation,
veuillez adresser le variateur à notre SAV.
1. Description générale
Nous vous félicitons pour l'acquisition du ROXXY PROcontrol
Brushless, un variateur haut de gamme piloté par un microproces-
seur numérique. Issu d'un nouveau développement, ce variateur
est basé sur les toutes dernières connaissances techniques et il est
équipé des composants les plus modernes. Il offre une performance
maximale pour un faible poids et un encombrement minimum. Son
boîtier en aluminium assure une dissipation parfaite de la chaleur et
le protège des dommages mécaniques.
Ce variateur se situe donc au plus haut niveau sur le plan technique.
Il est conçu pour piloter des moteurs électriques brushless sans
capteurs destinés à l'aéromodélisme. Les variateurs ROXXY PRO-
control sont équipés d'un système S-BEC ultra performant (courant
de 8 A en continu et de 16 A en crête), et leur tension de sortie peut
être réglée par paliers selon l'utilisation prévue. Veuillez noter les
valeurs maximales figurant dans les caractéristiques techniques. La
puissance du moteur est diminuée en cas de surchauffe, sous-ten-
sion de l'accu et perte du signal.
