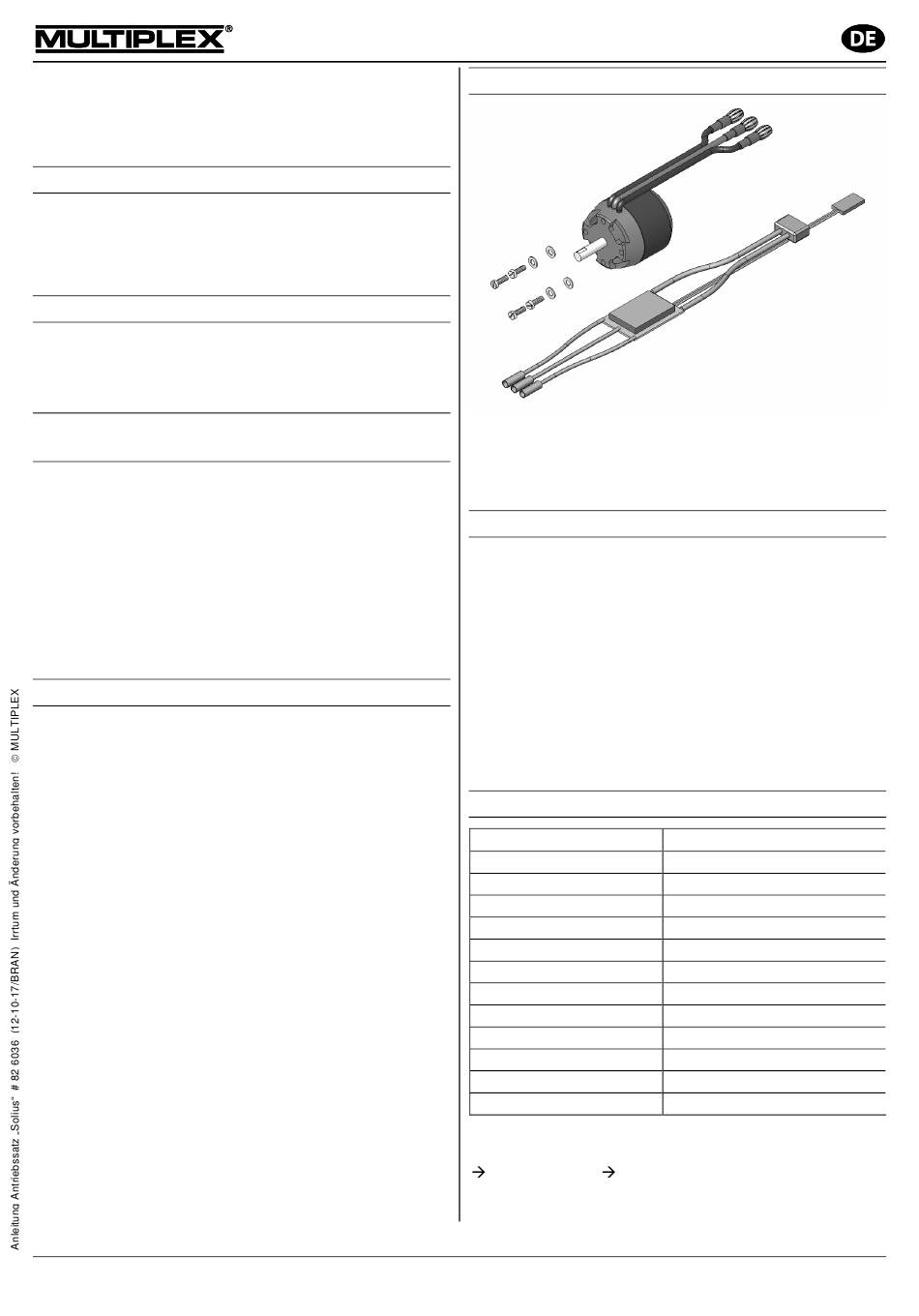

Diese Bedienungsanleitung ist Bestandteil des
Produktes. Sie beinhaltet wichtige Informationen und
Sicherheitshinweise.
griffbereit auf-zubewahren und bei der Weitergabe
des Produktes an Dritte mitzugeben.
1. E
INLEITUNG
Der brushless Antriebssatz für den Solius bietet dem fort-
geschrittenen Modellpiloten mit einem 3S LiPo Akku eine
gehörige Portion Antriebsleistung. Für Kunstflug, windi-
ges Wetter und einen sportlichen Flugstil.

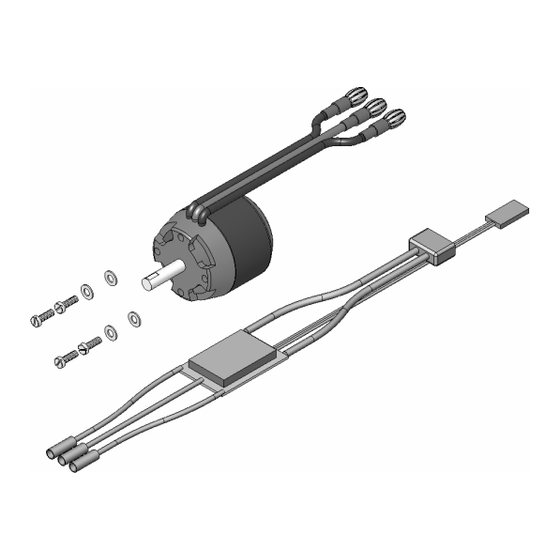

2. I / E
NHALT RSATZTEILE
• 1 PERMAX BL-O 3516-0850
• 1 Regler MULTIcont BL-40 S-BEC
• 1 MULTIPLEX Li-BATT FX 3/1-2200
3. T B
YPISCHE ETRIEBSDATEN
„S "
OLIUS
3S LiPo / Prop: MPX Klappluftschraube 12" x 6" Strom-
aufnahme: ca. 27,0 A
Empfohlener Antriebsakku:
MULTIPLEX Li-BATT FX 3/1-2200
Verwenden Sie den beiliegenden Motor PERMAX
BL-O 3516-0850, in Verbindung mit der empfohlenen
Luftschraube, mit nicht mehr als 3S LiPo oder 9 NiXX
Zellen!
4. S
ICHERHEITSHINWEISE
Der Antriebssatz „Solius" ist ausschließlich für die Ver-
wendung im Modellbau vorgesehen. Unsachgemäßer
Gebrauch kann zu schwerwiegenden Verletzungen
führen.
• Vor erster Inbetriebnahme Anleitung lesen
• Prüfen Sie vor jeder Inbetriebnahme den festen Sitz des
Motors und der Luftschraube
• Entfernen Sie vor Einschalten des Antriebes alle be-
weglichen Gegenstände aus dem Ansaugbereich der
Luftschraube
• Kommen Sie nicht mit Ihren Extremitäten oder Ihrer
Kleidung in die Nähe der laufenden Luftschraube
• Den Motor niemals in der Hand anlaufen lassen
• Stoppen Sie den Motor sofort, falls Vibrationen auftre-
ten. Klären Sie vor dem nächsten Anlauf die Ursachen
für die Vibrationen, ggf. müssen Sie die Luftschrauben-
blätter wuchten
• Achten Sie auf ausreichende Kühlung der Antriebsein-
heit und behindern Sie die Luftzirkulation nicht
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten • www.multiplex-rc.de
Bedienungsanleitung Antriebssatz „Solius"
Sie ist deshalb jederzeit
# 33 3231
# 7 2285
# 15 7351
A
NTRIEBSSATZ
# 15 7351
5. M D A
ONTAGE ES NTRIEBSSATZ
Montieren Sie den Motor gemäß Bauanleitung des Mo-
dells und verstauen Sie den Regler anschließend in der
Motorgondel. Achten Sie darauf, dass keine Kabel an der
sich drehenden Glocke des Motors streifen.
6. I A
NBETRIEBNAHME
1. Verbinden Sie die drei Kabel des Reglers beliebig mit
den drei Kabeln des Motors
2. Verbinden Sie den Regler über das UNI-Anschluss-
kabel mit Ihrem Empfänger
3. Schalten Sie Ihren Sender ein und prüfen Sie, ob das
Bedienelement für die Motorsteuerung auf „AUS" steht
4. Verbinden Sie den Antriebsakku mit dem Regler
5. Prüfen Sie die Drehrichtung des Motors, dieser muss in
Flugrichtung im Uhrzeigersinn drehen. Falls dies nicht
der Fall sein sollte, ziehen Sie den Antriebsakku ab
und vertauschen Sie zwei der drei Motoranschlusska-
bel
7. T D
ECHNISCHE ATEN DES
Typ:
#
-1
Umin /V:
Zellenzahl NiXX / LiPo:
optimaler Arbeitsbereich:
Max. Strom für 15 sec.:
Wellen ∅:
Durchmesser:
Länge:
Gewicht:
max. Leistung:
max. Gehäusetemperatur:
Befestigung:
Die ausführliche Bedienungsanleitung des PERMAX BL-
O 3516-0850 finden Sie unter www.multiplex-rc.de
DOWNLOADS ANLEITUNGEN.
„S "
OLIUS
„S
NTRIEBSSATZ OLIUS
PERMAX M
OTORS
PERMAX BL-O 3516-0850
33 3231
850
6 - 12 / 2S - 4S
20 A - 28 A
35 A
5,0 mm
36 mm
37 mm
130 g
350 W
65° C
25 mm / 4 x M3
