Position notieren. Die Befestigungselemente lösen, mit
denen der Funkengeber befestigt ist, und die Vorrichtung
entfernen.
18 Elektrodenleitungen der Herdplatte entfernen
Von der Stromversorgung trennen.
Das Gerät nach vorne ziehen, um Zugriff auf den hinteren
Bereich des Geräts zu erhalten. Die Kochplatte entfernen
(siehe 2). Den Abdeckkasten entfernen und alle Hochs-
pannungsleitungen am Funkengeber trennen. Die Leitung
an der Elektrode trennen. Das isolierte Bündel Hochs-
pannungsleitungen durch die hintere Leiste ziehen. Die
entsprechende Leitung aus der Isolierung ziehen und die
Ersatzleitung hineinschieben. Die Leitungen wieder in die
hintere Leiste einsetzen. Die Leitungen wieder mit dem
Funkengeber und der Ofenelektrode verbinden. In um-
gekehrter Reihenfolge wieder zusammenbauen und die
Zündung kontrollieren.
19 Innere Ofenabdeckung entfernen
Die Ofentür öffnen. Am linken Ofen die 2 Befestigungss-
chrauben lösen, mit denen das Thermostatglas befestigt
ist. Die Befestigungselemente entfernen, mit denen die
innere Abdeckung hinten am Ofen befestigt ist. Die Ab-
deckung abnehmen. In umgekehrter Reihenfolge wieder
zusammenbauen. Sicherstellen, dass die Befestigungse-
lemente fest angezogen sind.
20 Ein Ofengebläse ersetzen
Das Gerät von der Stromversorgung trennen. Das Gerät
nach vorne ziehen, um Zugriff auf die Abdeckkästen
hinten am Gerät zu erhalten. Die Befestigungselemente
entfernen, mit denen die Abdeckung befestigt ist, und die
Abdeckung abheben. Die Gebläseverdrahtung entfernen
und die Anschlusspositionen notieren. Die innere Abdeck-
ung hinten wie in Abschnitt 22 beschrieben entfernen. Die
Gebläselamellen festhalten und die mittlere Mutter (Links-
gewinde), Messingunterlegscheiben, Gebläselamelle
und Sprengring lösen. Die Befestigungselemente des
Gebläses lösen und hinten aus der Vertiefung nehmen.
Das Ersatzgebläse einsetzen und die Teile in umgekehrter
Reihenfolge zusammenbauen. Sicherstellen, dass der
Ofen zufrieden stellend funktioniert.
Die Backöfen
Energieeffizienzklasse
auf einer Skala von A (niedriger Verbrauch) bis G (hoher Verbrauch)
Energieverbrauch Bei Standardbeladung
Nettovolumen (Liter)
Typ
Kochzeit bei Standardbeladung (Minuten)
Backfläche
21 Ein Ofengebläseelement entfernen
Das Gerät von der Stromversorgung trennen. Das Gerät
nach vorne ziehen, um Zugriff auf die Abdeckkästen hint-
en am Gerät zu erhalten. Die Befestigungselemente ent-
fernen, mit denen die Abdeckung befestigt ist, und die Ab-
deckung abheben. Die Anschlüsse lösen und ihre Position
notieren. Die innere Abdeckung hinten wie in Abschnitt 22
beschrieben entfernen. Die Befestigungsmittel entfernen,
mit denen das Element im Ofen befestigt ist, und das Ele-
ment herausnehmen. Das Ersatzelement einsetzen und
die Teile in umgekehrter Reihenfolge zusammenbauen.
Sicherstellen, dass der Ofen richtig funktioniert.
22 Unteres und oberes Element des linken Ofens
entfernen
Von der Stromversorgung trennen.
Unteres Element
Den Herd nach vorne ziehen, um Zugriff auf die Abdeck-
kästen hinten am Gerät zu erhalten. Die Befestigungsmit-
tel entfernen, mit denen die Abdeckung befestigt ist, und
die Abdeckung abheben.

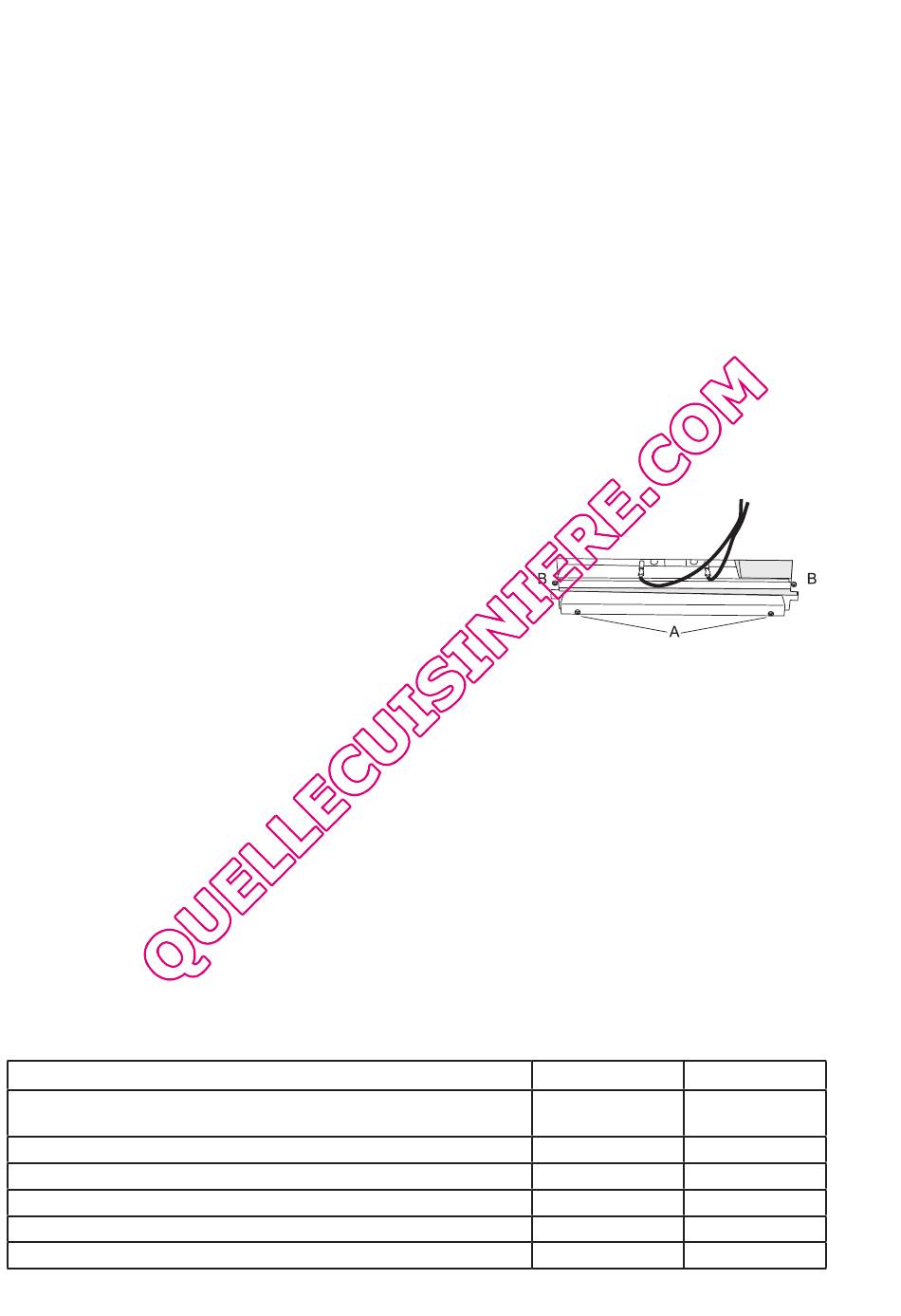

Die 2 Schrauben „A" entfernen und die Platte herunter-
fallen lassen. Die 2 Schrauben „B" entfernen, die obere
Platte absenken und durch den Schlitz in der Herdrück-
seite entfernen.
Die Anschlüsse lösen und ihre Position notieren.
Die Befestigungsmittel des Herdelements entfernen und
das Element herausnehmen. Das Element ersetzen und
die Teile in umgekehrter Reihenfolge zusammenbauen.
Oberes Element
Die linke Ofentür öffnen und die Befestigungselemente
lösen, mit denen der Hitzeschutz befestigt ist. Die Befes-
tigungsmittel der oberen Elementhalterung entfernen und
das Element herausnehmen. Das Element ersetzen und
die Teile in umgekehrter Reihenfolge zusammenbauen.
Sicherstellen, dass der Ofen zufrieden stellend funktioni-
ert.
Multifunktionsofen
B
0.90kWh
62
Mittel
41 Minuten
1400cm
21
Deutsch
Umluft/Heißluft
A
0.85Wh
67
Groß
38 Minuten
1400cm
2 2
