Deutsch
chrauben entfernt wurden. Die Thermostatkapillare vom
Ofen entfernt zuführen. Die Drähte vom Thermostat
trennen und die beiden Befestigungselemente lösen, mit
denen die Kontrollvorrichtung an der Befestigungsplatte
befestigt ist. Das Ersatzthermostat einsetzen und in um-
gekehrter Reihenfolge zusammenbauen. Kontrollieren, ob
das Glas hinten im Ofen mittig zwischen den Clips befes-
tigt ist. Kontrollieren, ob das Thermostat richtig funktioni-
ert.
7 Thermischen Sicherungsautomaten eines
Ofenelements entfernen.
Das Gerät von der Stromversorgung trennen. Den Herd
nach vorne ziehen, um Zugriff auf den Abdeckkasten zu
erhalten. Die Schrauben lösen und die Abdeckung abhe-
ben. Die Sicherung befindet sich auf der Erdungsplatte
neben den Ofenelementanschlüssen. Die Sicherungsver-
drahtung trennen. Die Befestigungselemente lösen, mit
denen die Sicherung an der Erdungsplatte befestigt ist,
und die Sicherung entfernen. Die Ersatzsicherung ein-
setzen und in umgekehrter Reihenfolge zusammenbauen.
8 Einen Kochplattenhahn entfernen
Die Kochplatte entfernen (siehe 2). Die Ausfall-
sicherungsleitung hinten am Hahn herausziehen. Die
Rohrverschraubung hinten am Hahn lösen. Die Befes-
tigungselemente entfernen, mit denen der Hahn an der
Gasringleitung befestigt ist. Die Zündschalterverdrahtung
trennen. Den Hahn entfernen. Die Dichtung entfernen und
wegwerfen. Den Ersatzhahn mit einer neuen Dichtung
versehen. In umgekehrter Reihenfolge wieder zusam-
menbauen. Kontrollieren, ob das Gerät gasdicht ist. Die
Kochplattenzündung prüfen.
9 Einen Zündschalter auswechseln
Den Gashahn wechseln (siehe 7).
10 Eine Kochplattenbrennerdüse entfernen
Die Kochplatte entfernen (siehe 2). Die Düse direkt vom
Brennerkörper entfernen. Die entsprechende Düse an-
bringen. In umgekehrter Reihenfolge wieder zusammen-
bauen. Kontrollieren, ob das Gerät gasdicht ist.
11 Eine Kochplattenfunkenelektrode entfernen
Die Pfannenträger, Brennerköpfe und -deckel abnehmen.
Die Schraube, mit der die Elektrode am Brennergehäuse
befestigt ist, entfernen. Die Elektrode herausheben und
die Leitung trennen.
Hinweis
Darauf achten, dass der Zündungsdraht nicht durch das
Loch fällt.
Die Leitung an der neuen Elektrode anbringen und in um-
gekehrter Reihenfolge zusammensetzen. Anschließend
kontrollieren, ob der Brenner korrekt zündet.
12 Ofentür entfernen
Die Ofentür öffnen. Die Tür festhalten und die beiden
Schrauben entfernen, mit denen das obere Scharnier
am Vorderrahmen des Geräts befestigt ist. Die Tür vom
unteren Scharnier entfernen, indem sie leicht angehoben
und nach außen bewegt wird. In umgekehrter Reihenfolge
wieder zusammenbauen.

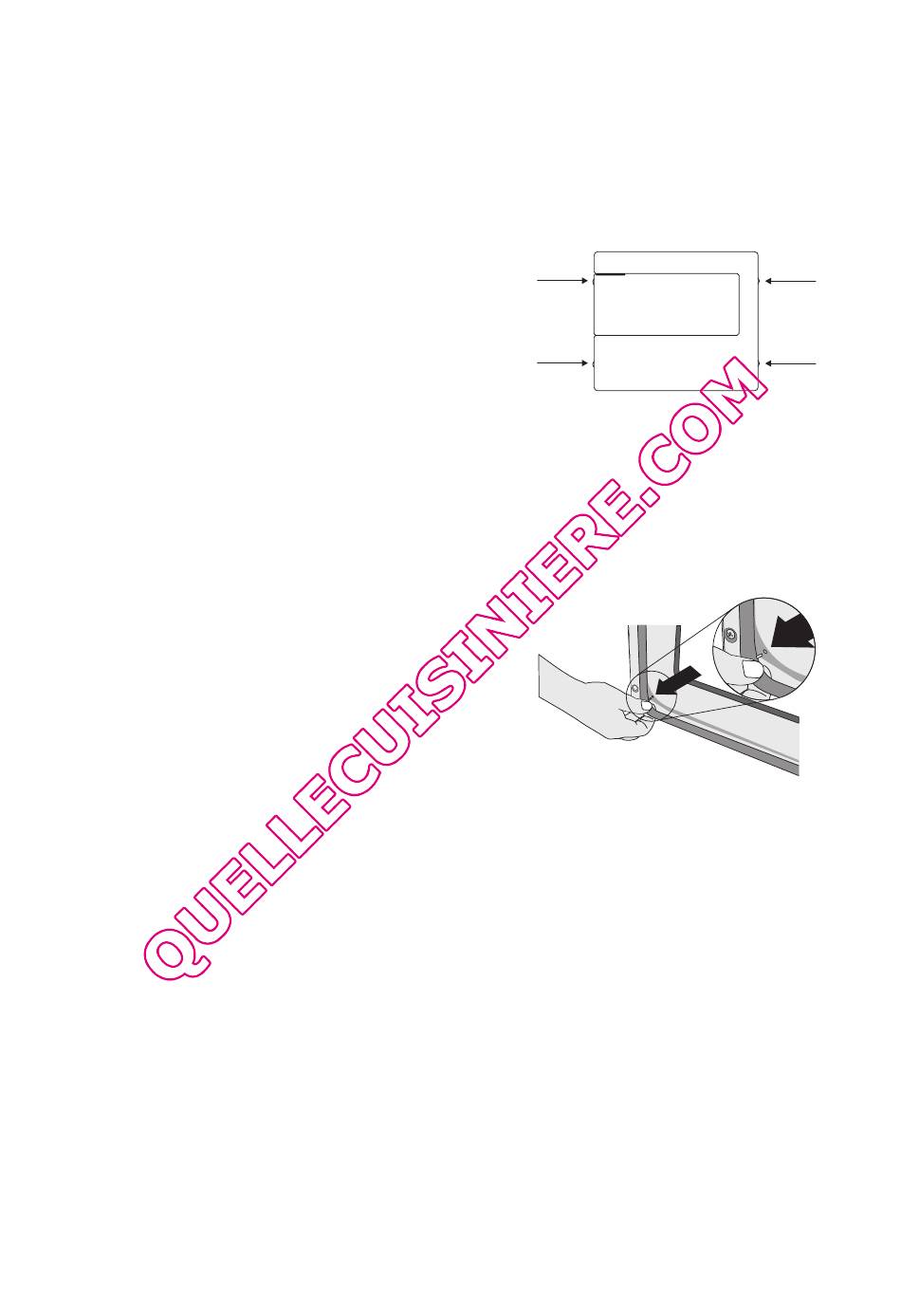

13 Äußere Verkleidung der Ofentür entfernen
Die Ofentür öffnen. Die Innensechskantschrauben an den
Seiten der Tür entfernen. Die äußere Türverkleidung ent-
fernen. Den Griff entfernen und an der neuen Türverklei-
dung anbringen. Die Ersatzverkleidung an der Ofenin-
nentür anbringen. In umgekehrter Reihenfolge wieder
zusammenbauen.
14 Schließhaken der Tür entfernen
Äußere Türverkleidung des Ofens entfernen (siehe 12).
Die Befestigungselemente entfernen, mit denen die
Schließhakenvorrichtung an der inneren Türverkleidung
befestigt ist. Den Ersatzschließhaken einsetzen und in
umgekehrter Reihenfolge zusammenbauen. Die Türfunk-
tion prüfen.
15 Ofentürdichtung entfernen
Die Ofentür öffnen. Die Dichtung wird an der hinteren
Fläche durch kleine Haken gehalten. Die Dichtung an
der Ecke diagonal von der Türmitte abziehen, bis dieser
Haken gelöst wurde. Den nächsten Haken ähnlich lösen
und dies für alle Haken wiederholen. Falls die Haken
schwer zu lösen sind, kann Kraft angewendet werden, da
die alte Dichtung weggeworfen wird.
Beim Anbringen einer neuen Dichtung die Verbindungss-
telle der Dichtung unten platzieren. Die neue Dichtung in
eines der Ecklöcher der Tür einhaken und nacheinander
alle Haken um die Tür herum einhaken.
16 Sperrklinke der Ofentür verstellen
Die Ofentür öffnen und die Sicherungsmutter im unteren
Bereich der Sperrklinke lösen. Die Sperrklinke nach innen
oder außen verstellen, bis die gewünschte Türfunktion
erzielt wurde. Die Sicherungsmutter wieder anziehen.
17 Herdplattenfunkengeber entfernen
Das Gerät von der Stromversorgung trennen. Den Herd
nach vorne ziehen, um Zugriff auf die Abdeckkästen
hinten am Gerät zu erhalten. Die Befestigungselemente
entfernen, mit denen die Abdeckung befestigt ist, und
die Abdeckung abheben. Die Anschlüsse lösen und ihre
