Retrait et remplacement de la contre-poupée sur une carte PCIe
Informations sur le retrait et le remplacement de la contre-poupée sur une carte PCIe. Vous pouvez
remplacer la contre-poupée sur une carte si celle-ci comporte une autre contre-poupée.
Vous devez avoir retiré la carte PCIe ou l'obturateur de carte du système.
La contre-poupée de cartes PCIe individuelles peut être de type grand format ou extra-plate. Les
nouveaux systèmes sont expédiés avec des contre-poupées adaptées aux cartes déjà installées. Grâce à des
codes dispositif uniques, une modification de matériel (MES) donne également lieu à l'envoi d'une
contre-poupée de la taille appropriée. Toutefois, dans le cas de réparations, les pièces de rechange sont
généralement fournies avec une contre-poupée grand format. Si la carte défectueuse était une carte
extra-plate installée dans le système, vous devez échanger la contre-poupée grand format qui a été livrée
sur la carte de remplacement avec la contre-poupée extra-plate de la carte défectueuse.
Remarque : Un tournevis cruciforme est requis pour exécuter la procédure.
Pour retirer et remplacer une contre-poupée de carte PCIe, sélectionnez l'une des options suivantes :
v Retrait de la contre-poupée d'une carte défectueuse ou d'un obturateur de carte
v Retrait de la contre-poupée d'une nouvelle carte
v Remplacement de la contre-poupée dans une nouvelle carte
Retrait de la contre-poupée d'une carte défectueuse ou d'un obturateur de carte
1. Assurez-vous que le bracelet antistatique est bien attaché et qu'il est relié à une surface métallique
non peinte. Si ce n'est pas le cas, faites-le maintenant.
2. A l'aide d'un tournevis cruciforme, desserrez les deux vis (A) qui servent à fixer la contre-poupée (B)
à la carte PCIe, comme illustré dans la figure 49.

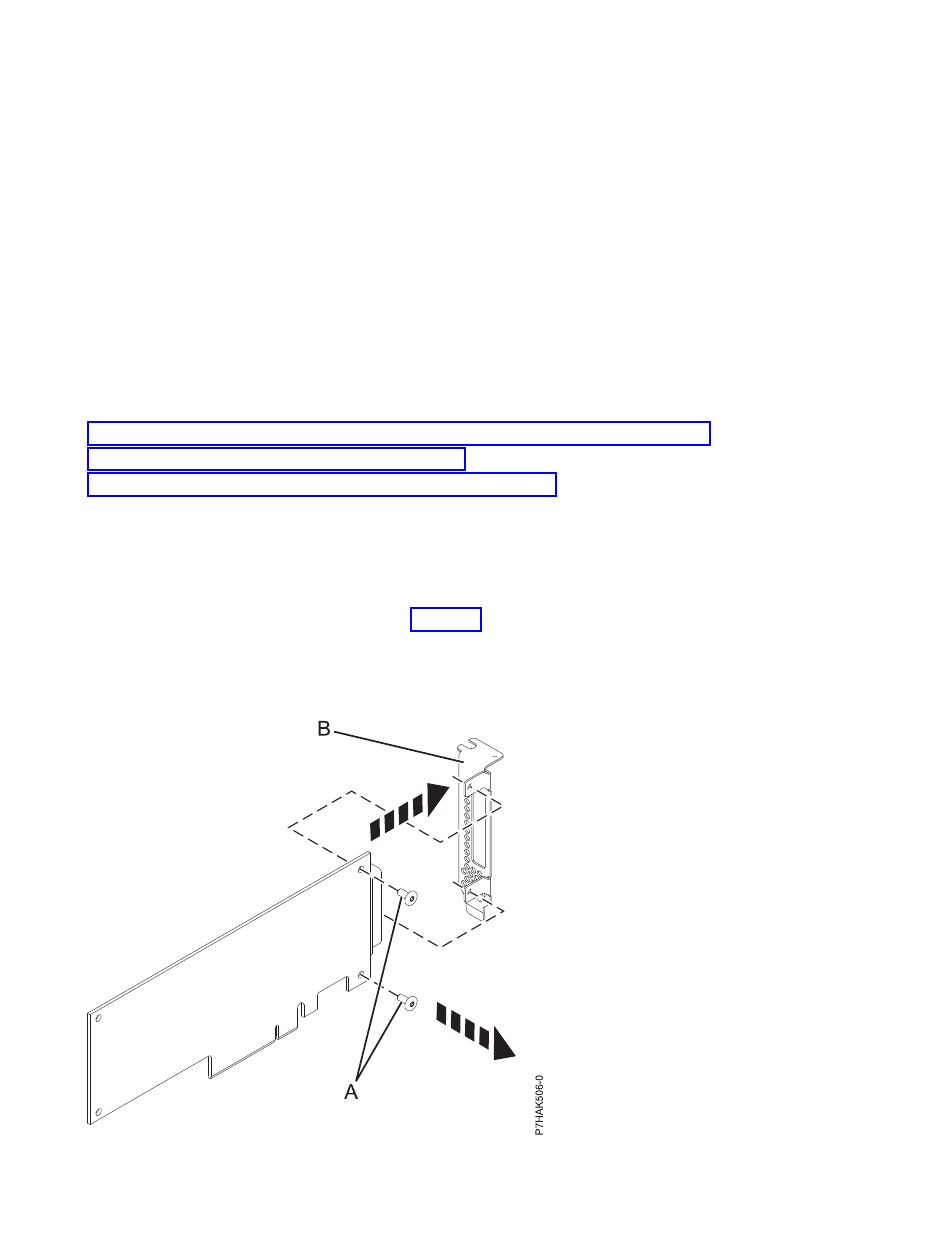

Figure 49. Retrait de la contre-poupée extra-plate d'une carte PCIe
Installation de cartes PCIe
51
