Raccordement des doseurs externes (pour le détergent et le produit de rinçage)
12.3 Montage du tuyau de dosage (pour le produit de rinçage)

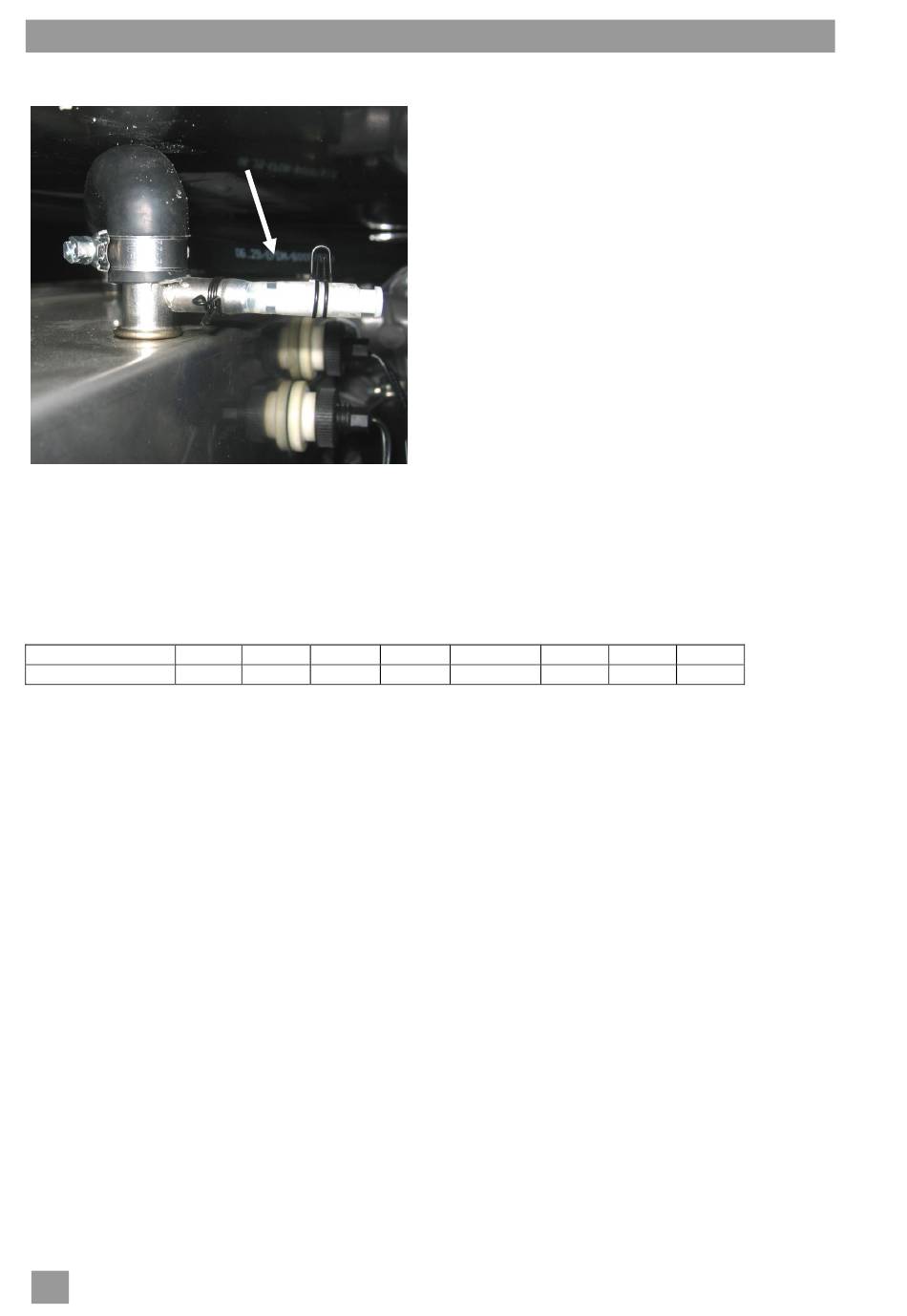

Image : Surchauffeur ouvert
12.4 Branchement électrique
 Connectez les doseurs aux bornes comme décrit dans la documentation correspondante des appareils.
La borne plate X3 pour le branchement électrique des doseurs se trouve dans la partie technique, sur le
pied avant droit. Vous trouverez d'autres informations dans le schéma électrique de la machine.
Borne plate X3 (détail)
Borne
Inscription
* protection par fusibles de 4 ampères (à action semi-retardée)
Détergent liquide :
Prédosage : borne 10/FILL : signal continu lors du remplissage de la machine (une fois la protection sans
eau atteinte). Paramètre P27 = 1 (réglage usine).
Dosage additionnel : borne 12/RINSE : signal continu pendant le rinçage.
Détergent en poudre :
Prédosage et dosage additionnel : borne 11/WASH : signal continu lorsque la pompe de lavage est active.

12.5 Mise en service des doseurs

Mettez les doseurs en service comme décrit dans la documentation correspondante des appareils. Vous
devez avoir préalablement mis en marche la machine.
20
10 11 12
FILL WASH RINSE RESERVE
 Enlevez le capuchon (cf. flèche) et fixez le tuyau
de dosage avec un raccord de câbles.
 Montez un clapet anti-retour dans le tuyau de
dosage à proximité de la zone de dosage, car le
dosage s'effectue avec une contre-pression.
 Mettez en place le tuyau de dosage jusqu'à
l'habillage latéral gauche en veillant à ne pas le
tordre. Le tuyau ne doit pas toucher des surfaces
chaudes ni être placé sur des bords tranchants.
 Guidez le tuyau de dosage vers le doseur. Des
trous sont déjà disponibles à l'arrière, à droite et à
gauche, sur la tôle de fond.
13 14
L1*
15 16
N* PE
