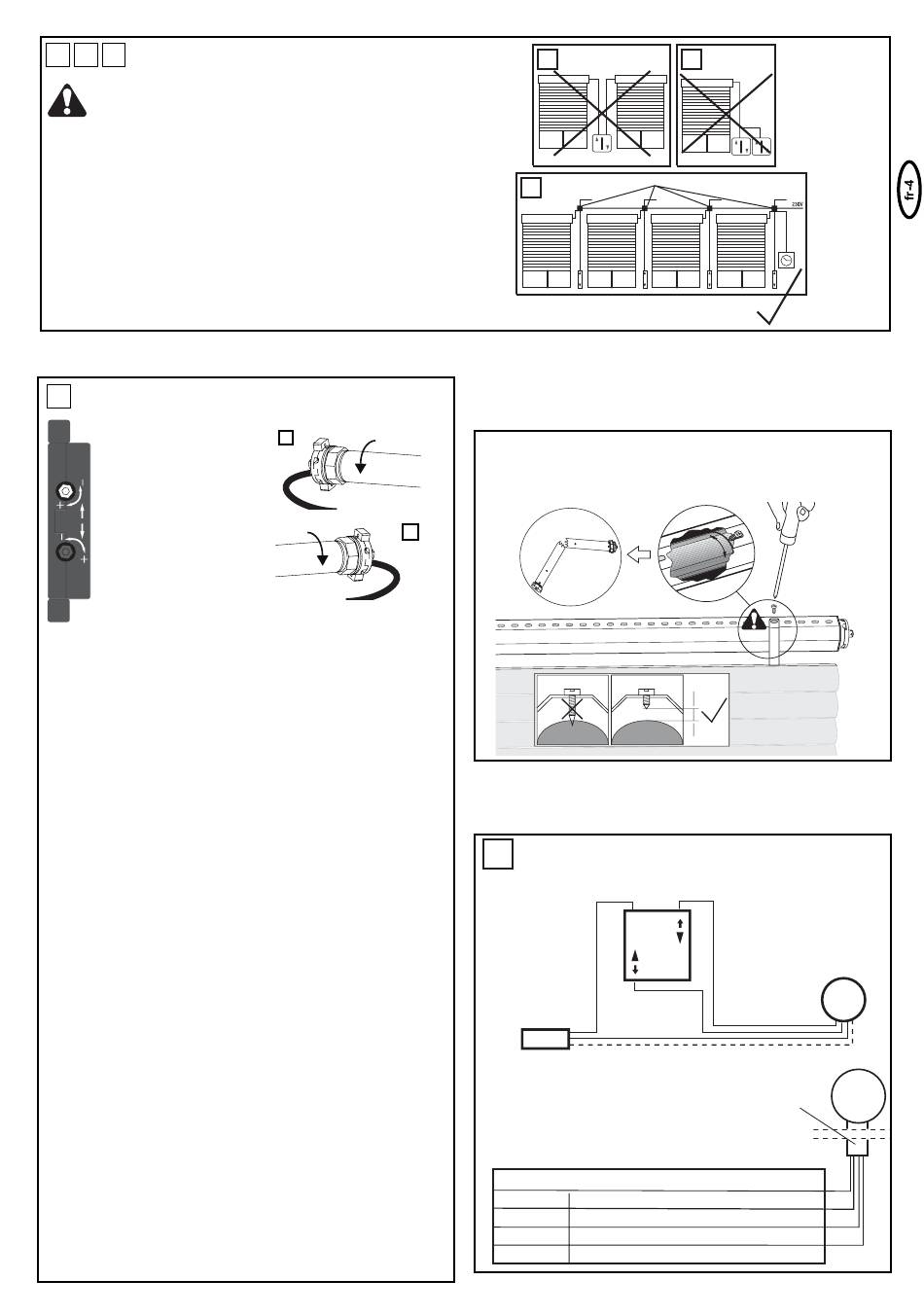

RACCORDEMENT ELECTRIQUE
I
J
K
Ne connectez jamais plusieurs moteurs sur une horloge ou un
inverseur sans utiliser de relais de séparation – (disponible
comme accessoire) (h), c.à.d. qu'il faut un relais de séparation
pour chaque moteur connecté.
Pour l'installation du moteur du côté gauche, suivre le diagramme de
câblage exactement comme indiqué pour l'accessoire de commande.
Pour le sens correct de rotation avec une installation du moteur du côté
droit, les fils électriques (marron et noir) doivent être inversés entre
l'accessoire de commande et le moteur. (Voir les instructions jointes
à l'accessoire choisi).
Demander à un électricien qualifié d'effectuer le raccordement
électrique conformément au code électrique en vigueur.
REGLAGE DE LIMITE
L
«Ouvert» et «Fermé»
Principe général:
+ = s'arrête plus tard
– = s'arrête plus tôt
#1
Vis blanche
#2
Vis rouge
Mon caisson de volet roulant est :
A:
une installation côté gauche. Je vois l'intérieur du caisson et
l'interrupteur de fin de course du moteur se trouve sur le côté
gauche (voir fig. L1)
Blanc
=
interrupteur de fin de course BAS
Rouge
=
interrupteur de fin de course HAUT
B:
une installation côté droit. Je vois l'intérieur du caisson et
l'interrupteur de fin de course du moteur se trouve sur le côté droit
(voir fig. L2)
Rouge
=
interrupteur de fin de course BAS
Blanc
=
interrupteur de fin de course HAUT
La vis de réglage inférieure est systématiquement pour le point de fin
de course haut, la supérieure systématiquement pour le point de fin de
course bas, que le moteur soit enfoncé dans l'arbre par la droite ou par
la gauche.
VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS
SUIVANTES AVANT D'EFFECTUER LE REGLAGE DES POSITIONS
DE FIN DE COURSE.
Raccordez un commutateur approprié au volet roulant. Faites marcher
l'entraînement du volet roulant vers le bas jusqu'à ce qu'il s'arrête tout
seul et fixez ensuite (ensuite seulement !) le tablier du volet roulant à
l'arbre.
Faites marcher l'entraînement vers le haut. S'il s'arrête trop tôt, la vis
de réglage supérieure doit être réglée vers le "plus". Chaque tour
complet de cette vis rallonge le parcours d'env. 40° d'un tour du
moteur. Le moteur doit normalement s'arrêter à l'équivalent d'une
largeur de main sous l'encadrement de fenêtre, sinon il faut régler la
vis de réglage inférieure vers le "moins". Il faut ensuite faire légèrement
revenir l'entraînement, puis le ramener vers le haut pour vérifier le
résultat.
Il se peut que l'entraînement s'arrête parce qu'il a atteint une
température élevée après quelques courses. Au bout d'une durée de
refroidissement d'env. 15 - 20 minutes, il est à nouveau opérationnel.
Veillez à ce que les interrupteurs de fin de course de
l'entraînement ne fonctionnent comme il faut qu'une fois que
l'entraînement est monté correctement et entièrement dans l'arbre.
1
2
Les flèches montrent la
direction de l'enroulement
pour montage à gauche
ou à droite
I
CRC1
K
Remarque: pour fixer la tenture du volet roulant à l'arbre, utilisez
UNIQUEMENT des vis de fixation courtes. Des vis trop longues
peuvent endommager le moteur. Il est recommandé de fixer la tenture
sans vis à l'aide d'un système de penture à ressorts (qui s'accroche).
Raccordement de l'interrupteur
N
à encastrer modèle CRS2
L
Secteur
L1.2 (marron)
230 V/50 Hz
N (bleu)
PE (jaune-vert)
Echelle de couleur pour le tableau d'entrainement
1 jaune-vert
Conducteur de mise à la terre de l'équipement PE
Neutre MP
2 bleu
3 noir
Sens de rotation de phase 1 (descente)
4 marron
Sens de rotation de phase 2 (montée)
J
TCS1ED
M
TM
L1.1 (noir)
M
Câble de commande
4 x 0,75
TM
