Einstellung Des Pegels - MTX Audio RFL4120 Mode D'emploi

25A 25A 25A 25A 25A 25A 25A
Ch.1
Fuses Fuses

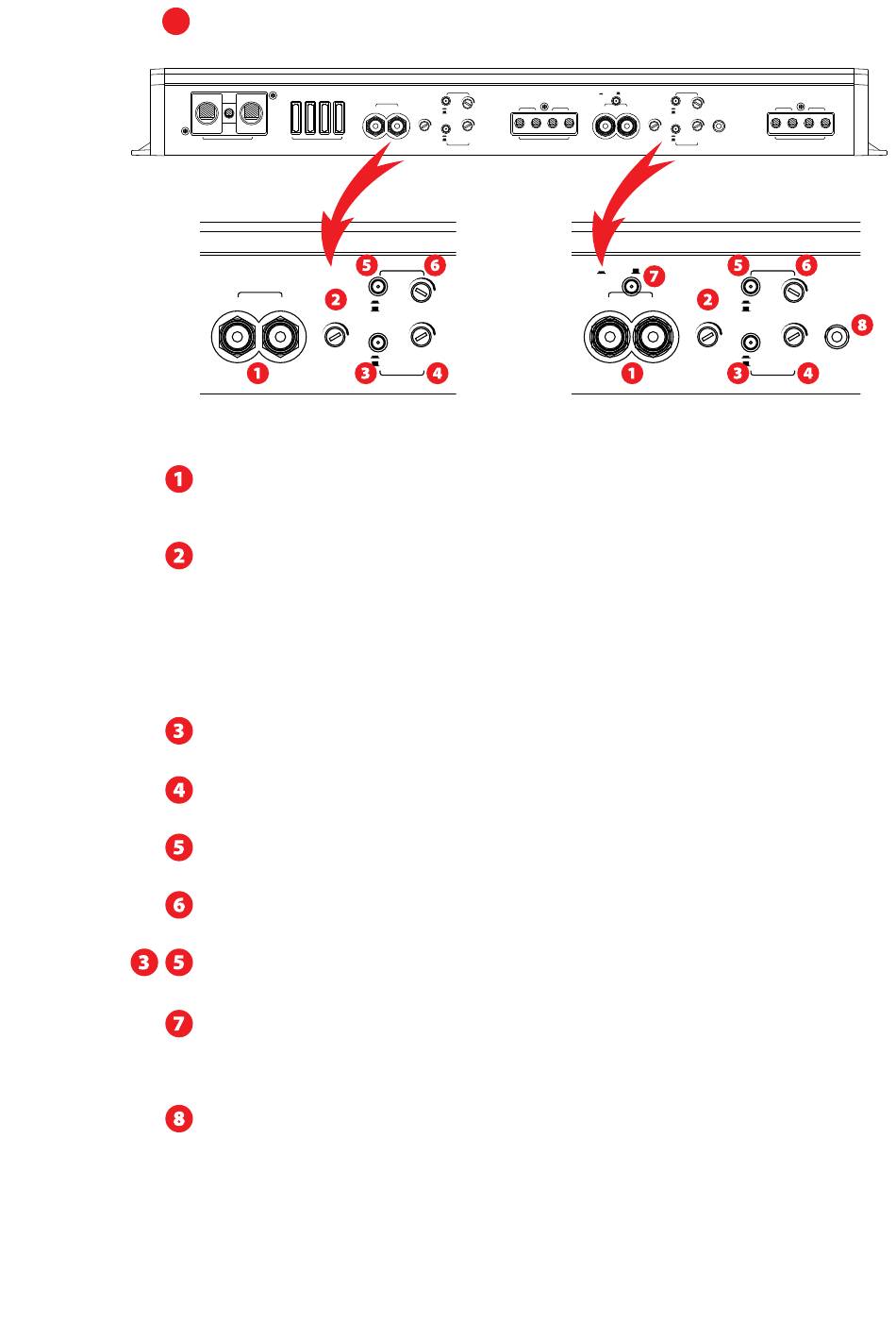

Einstellungen und Eingänge :
GND REM +12V
25A 25A 25A
Power Fuses
High Pass
25A
Input Input
Ch.2 Ch.1 Ch.2 On
Off
40Hz - 5000Hz
Gain Gain
40Hz - 5000Hz
6V - 0,2V 6V - 0,2V
On
Off
Low Pass
Cincheingänge – Diese Eingänge sind für Radios vorgesehen, die über Cinchausgänge oder Hochpegelausgänge verfügen. Für einen
einwandfreien Betrieb sind mind. 200mV Spannung des Radios erforderlich.
Um ungewünschte Störgeräusche zu vermeiden, empfehlen wir ein hochwertiges Cinchkabel.
Pegelregler – Der Pegelregler ermöglicht es, die Eingangsempfindlichkeit des Verstärkers and die Ausgangsspannung Ihres Radios
anzupassen. Die mögliche Empfindlichkeit liegt zwischen 200mV (max. im Uhrzeigersinn) und 6V (max. gegen den Uhrzeigersinn).

Einstellung des Pegels

1. Stellen Sie den Pegelregler des Verstärkers auf Null (gegen den Uhrzeigersinn)
2. Stellen Sie die Lautstärke des Radios auf 3/4 der Maximallautstärke
3. Drehen Sie den Pegel des Verstärkers auf, bis hörbare Verzerrungen auftreten
4. Nehmen Sie nun den Pegel zurück, bis keine Verzerrungen mehr hörbar sind.
5. Der Verstärker ist nun optimal auf Ihr Radio eingestellt.
Tiefpass Frequenzweiche - Dieser Schalter aktiviert oder deaktiviert die Tiefpass- Frequenzweiche des Verstärkers. Im gedrückten Zu-
stand ist die Weiche aktiviert. Im nicht gedrückten Zustand ist die Weiche deaktiviert.
Tiefpass Frequenzeinstellung - Dieser Regler stellt die gewünschte Trennfrequenz des Tiefpassfilters ein. Die Frequenz ist von 40Hz
bis 5000 Hz einstellbar.
Hochpass Frequenzweiche – Dieser Schalter aktiviert oder deaktiviert die Hochpass- Frequenzweiche des Verstärkers. Im gedrückten
Zustand ist die Weiche aktiviert. Im nicht gedrückten Zustand ist die Weiche deaktiviert.
Hochpass Frequenzeinstellung – Dieser Regler stellt die gewünschte Trennfrequenz des Hochpassfilters ein. Die Frequenz ist von 40
Hz bis 5000 Hz einstellbar.
Bandpass : Es ist auch möglich, einen Bandpass zu generieren, um Mitteltöner aktiv zu betreiben. Hierzu werden der Tiefpass (3) und
der Hochpass (5) aktiviert. Die Frequenz können Sie über die Frequenzregler (4) und (6) vornehmen.
Eingangsschalter: Ist das Radio mit 4 Cinchausgängen ausgestattet (2 x Front, 2 x Rear), verwenden Sie den ch-3 ch-4 Modus und
verbinden die 4 Cinchausgänge mit den ch-1 ch-2 ch-3 ch-4 Cincheingängen des Verstärkers. Sind am Radio nur zwei Cinchausgänge
vorhanden, verwenden Sie den ch-1 ch-2 Modus und verbinden Sie die Cinchausgänge mit den ch-1 und ch-2 Eingängen des Ver-
stärkers.
EBC Anschluss (External Bass Control) - Zum Anschluss der mitgelieferten Bassfernbedienung. Mit dieser Fernbedienung können Sie
den Basspegel vom Fahrersitz aus einstellen.
High Pass
25A
Input
Ch.1 Ch.2 On
Off 40Hz - 5000Hz
Gain
6V - 0,2V 40Hz - 5000Hz
On
Off
Low Pass
High Pass
Speakers
(+) (-) (+)
Ch.1
On
Off
40Hz - 5000Hz
40Hz - 5000Hz
On
Off
(+) Bridge
Low Pass
Input
High Pass
Ch.1 Ch.2 Ch.3 Ch.4
Speakers
(+) (-) (+) (-)
Ch.1 Ch.2
Ch.3 Ch.4 On
Off
Gain
6V - 0,2V
On
Off
(+) Bridge (-)
Low Pass
Input
Ch.1 Ch.2 Ch.3 Ch.4
Speakers
(+) (-) (-) (+) (-)
Ch.2 Ch.1 Ch.2
Ch.3 Ch.4
(+) (-) Bridge (-)
Speakers
(+) (-) (+) (-)
Ch.3 Ch.4
EBC
40Hz - 5000Hz
Remote
40Hz - 5000Hz
(+) Bridge (-)
Input
High Pass High Pass
Ch.1 Ch.2 Ch.3 Ch.4
Ch.3 Ch.4 On On
Off EBC Off
40Hz - 5000Hz
Gain Gain
Remote
6V - 0,2V 40Hz - 5000Hz 6V - 0,2V
On On
Off Off
Low Pass Low Pass
(+)
EBC
40Hz - 5000Hz
Remote
40Hz - 5000Hz
(+)
