MTX Audio RFL4120 Mode D'emploi page 19

25A 25A 25A 25A 25A 25A 25A
Ch.1
Fuses Fuses

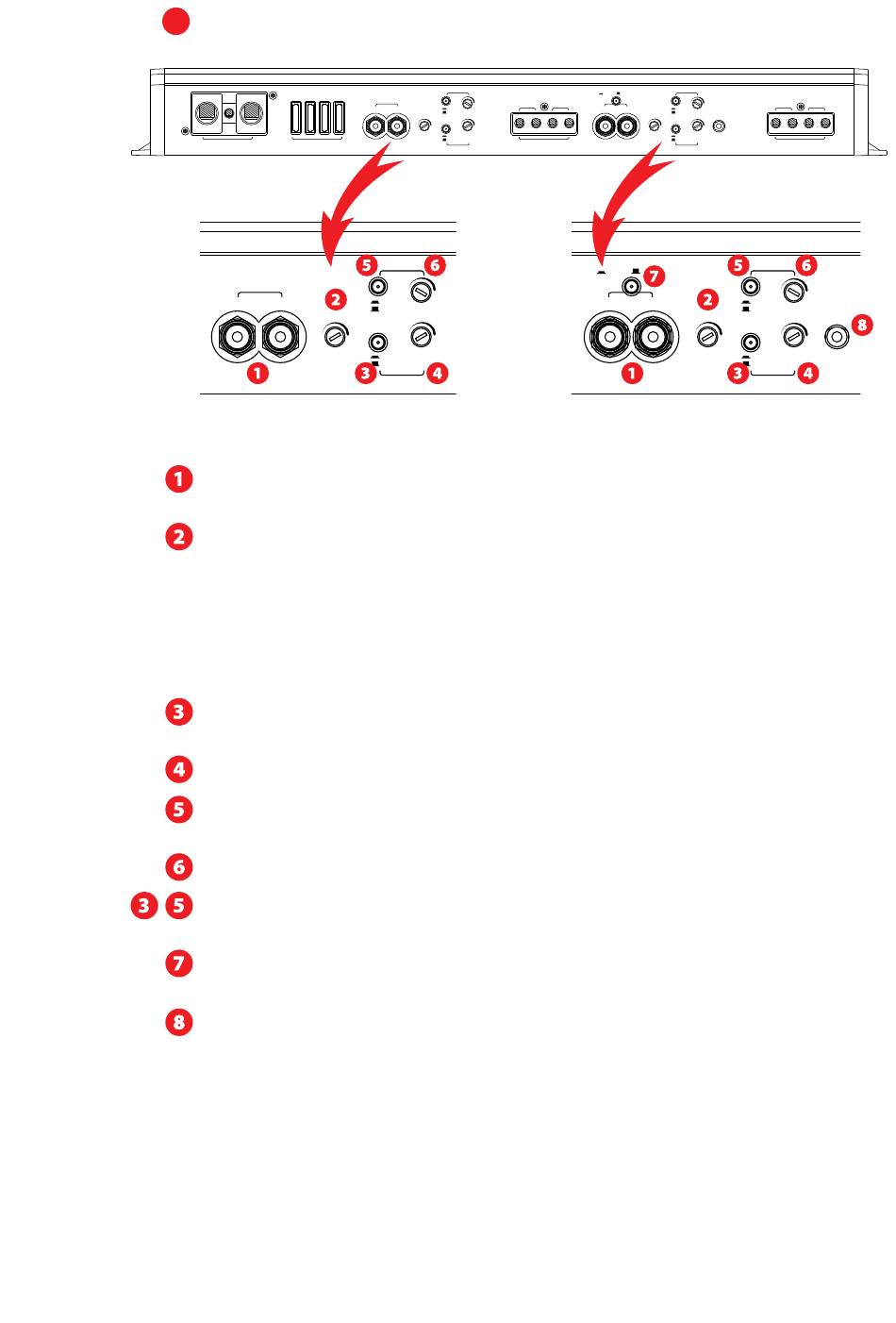

Controllo Gain e ingressi RCA :
GND REM +12V
25A 25A 25A
Power Fuses
High Pass
25A
Input Input
Ch.2 Ch.1 Ch.2 On
Off
40Hz - 5000Hz
Gain Gain
40Hz - 5000Hz
6V - 0,2V 6V - 0,2V
On
Off
Low Pass
Ingressi RCA - Da utilizzare con sorgenti con uscita di linea RCA. E' raccomandabile usare sorgenti con un livello di uscita minimo di
200mV. L'utilizzo di cavi di segnale RCA di buona qualità riduce la possibilità di disturbi in ingresso.
Controllo Gain - Si utilizza per armonizzare la sensibiltà di uscita dell'autoradio con la sensibilità di ingresso dell'amplificatore. Rego-
labile da 200mV a 6V input in senso antiorario.
Regolazione del Gain
1. Gira il controllo del gain completamente in senso antiorario
2. Regola il volume della sorgente approssimativamente a 3/4 del massimo.
3. Gira il controllo del gain progressivamente in senso fino a che non senti distorsione.
4. Ruota lentamente indietro il controllo del gain fino a che la distorsione scompare
5. L'amplificatore adesso è calibrato sull'uscita della sorgente.
Selettore Crossover Passa Basso - Questo selettore attiva (posizione ON) o disattiva (posizione OFF) il crossover Passa Basso dell'am-
plificatore.
Scelta del taglio di frequenza Passa Basso - Può essere scelta, tramite questo controllo, nella gamma tra 40Hz e 5000Hz.
Selettore Crossover Passa Alto - Questo selettore attiva (posizione ON) o disattiva (posizione OFF) il crossover Passa Alto dell'amplifi-
catore.
Scelta del taglio di frequenza Passa Alto - Può essere scelta, tramite questo controllo, nella gamma tra 40Hz e 5000Hz.
Passa Banda - Mettendo in posizione ON sia il selettore del taglio Passa Basso (3) che quello del taglio Passa Alto (5), si ottiene un filtro
Passa Banda. Puoi regolare l'ampiezza del filtro attraverso i controlli (4) e (6).
Selettore d'ingresso: Se l'unità principale è fornita di 4 uscite RCA (2 anteriori e 2 posteriori) collegatele agli ingressi RCA ch-1 ch-2
ch-3 ch-4 dell'amplificatore. Se l'unità principale è dotata di 2 sole uscite RCA, collegatele agli ingessi ch-1 ch-2 dell'amplificatore.
Ingresso EBC port (External Bass Control) - Si tratta di un dispositivo per la regolazione a distanza del subwoofer che può essere
installato ovunque nell'abitacolo. E' incluso nella confezione.
High Pass
25A
Input
Ch.1 Ch.2 On
Off 40Hz - 5000Hz
Gain
6V - 0,2V 40Hz - 5000Hz
On
Off
Low Pass
High Pass
Speakers
(+) (-) (+)
Ch.1
On
Off
40Hz - 5000Hz
40Hz - 5000Hz
On
Off
(+) Bridge
Low Pass
Input
High Pass
Ch.1 Ch.2 Ch.3 Ch.4
Speakers
(+) (-) (+) (-)
Ch.1 Ch.2
Ch.3 Ch.4 On
Off
Gain
6V - 0,2V
On
Off
(+) Bridge (-)
Low Pass
Input
Ch.1 Ch.2 Ch.3 Ch.4
Speakers
(+) (-) (-) (+) (-)
Ch.2 Ch.1 Ch.2
Ch.3 Ch.4
(+) (-) Bridge (-)
Speakers
(+) (-) (+) (-)
Ch.3 Ch.4
EBC
40Hz - 5000Hz
Remote
40Hz - 5000Hz
(+) Bridge (-)
Input
High Pass High Pass
Ch.1 Ch.2 Ch.3 Ch.4
Ch.3 Ch.4 On On
Off EBC Off
40Hz - 5000Hz
Gain Gain
Remote
6V - 0,2V 40Hz - 5000Hz 6V - 0,2V
On On
Off Off
Low Pass Low Pass
(+)
EBC
40Hz - 5000Hz
Remote
40Hz - 5000Hz
(+)
