Strom- und Lautsprecheranschlüsse :
GND
REM
+12V
25A
25A
25A
25A
Power
Fuses
REM
+12V
25A
25A
Speakers
Input
(+)
Ch.1
(-)
(+)
Ch.2
(-)
Ch.1
Ch.2
Gain
6V - 0,2V
Power
(+)
Bridge
(-)

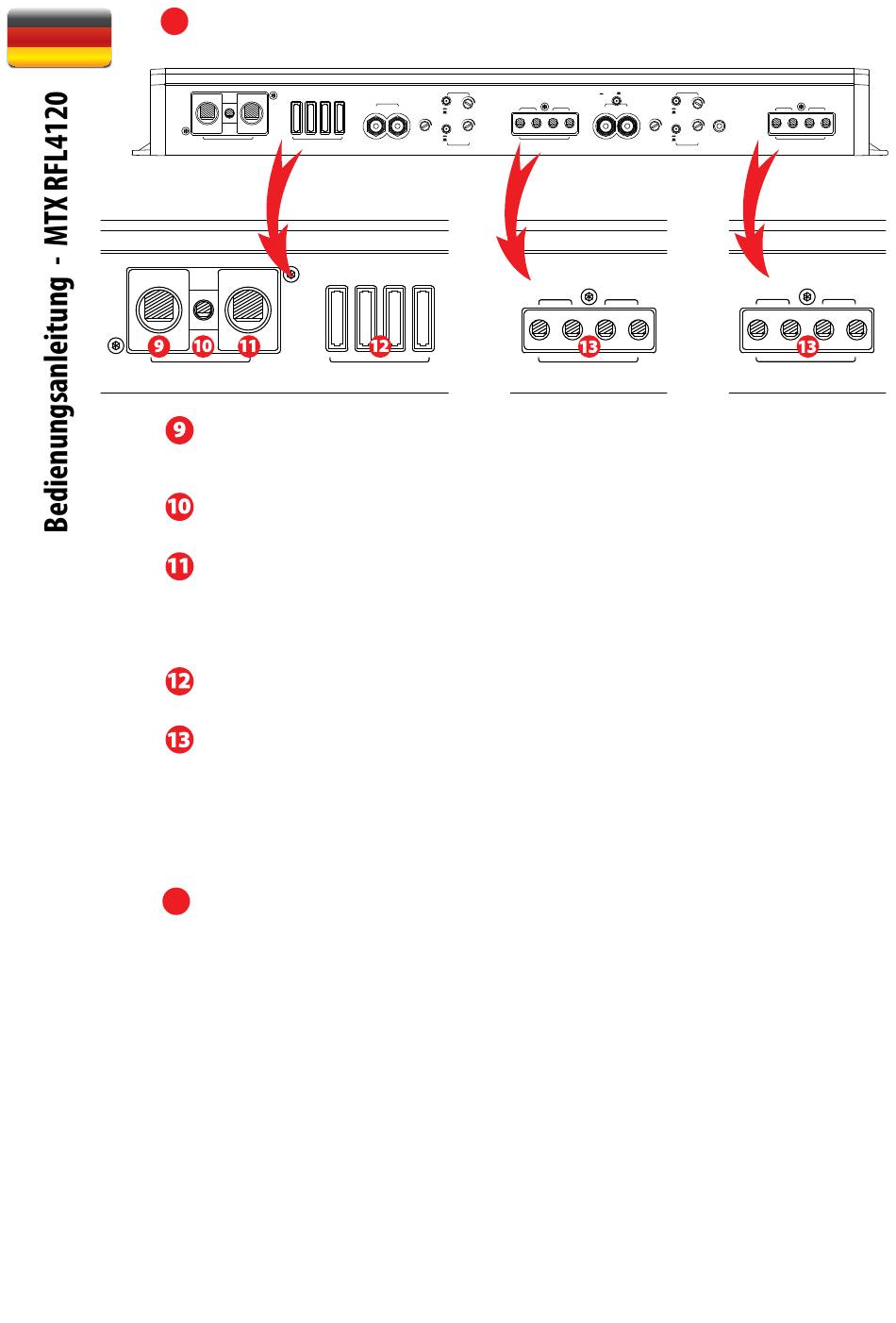

Masseanschluss - Ein guter Massepunkt ist für die maximale Leistung des Verstärkers sehr wichtig. Ein möglichst kurzes Kabel mit dem
gleichen Querschnitt, der auch für das Stromkabel verwendet wird, verbinden Sie direkt mit der Fahrzeugkarosserie. Entfernen Sie an
dieser Stelle den Lack um das Massekabel mit dem blanken Metall zu verbinden.
Remote-Anschluss - Liegen hier 12 Volt an, so schaltet der Verstärker ein. Nutzen Sie hierzu den „Remote"-
Ausgang oder den Ausgang für die elektrische Antenne des Radios.
(+12) Power Terminal - Dies ist der Stromanschluss des Verstärkers. Dieser muss – um einen optimalen Betrieb sicherzustellen –
direkt mit dem Pluspol der Batterie verbunden werden. Seien Sie beim Verlegen des Kabels vorsichtig und vermeiden Sie es, dass
Kabel entlang der Cinch-, Antennenleitung oder anderer empfindlicher Komponentenzu verlegen. Der besonders starke Stromfluss in
diesem Kabel könnte zu Störgeräuschen im Audiosystem führen. Auch eine feste Verbindung des Kabels ist sehr wichtig, um maximale
Leistung zu erzielen. Wir empfehlen für den MTX RFL4120 Verstärker einen Kabelquerschnitt von 50mm2.
Sicherungen - Sollte eine Sicherung durchbrennen so ersetzten Sie diese mit einer neuen Sicherung des gleichen Wertes. Verwenden
Sie niemals eine Sicherung mit einem höheren Wert.
Lautsprecheranschlüsse – Schliessen Sie hier Ihre Lautsprecher an. Stellen Sie sicher, dass die Polarität der Lautsprecher im gesamten
System korrekt ist. Eine Verpolung der Lautsprecher kann zu Verlusten im Bassbereich und/oder zu einer verschlechterten Klangq-
ualität führen.
Gebrückter Modus : Um den Verstärker gebrückt zu betreiben verwenden Sie von Ch1 den Positiv- und von Ch2 den Negativ-Anschluss.
Gebrückter Modus : Um den Verstärker gebrückt zu betreiben verwenden Sie von Ch3 den Positiv- und von Ch4 den Negativ-Anschluss.
ACHTUNG : Brücken Sie den Verstärker nicht an einer Impedanz unterhalb von 4 Ohm.
Installation & Befestigung :
MTX empfiehlt den Einbau Ihrer Endstufe durch einen authorisierten MTX Fachhändler. Etwaige Abweichungen von den hier gezeigten
Anschlussmöglichkeiten können zu ernsthaften Schäden an der Endstufe, den Lautsprechern und/oder der Fahrzeugelektrik führen.
Schäden durch unsachgemässe Installation sind NICHT durch die Garantie gedeckt.Bitte prüfen Sie die Anschlüsse daher sehr genau,
bevor Sie Ihr System einschalten.
1. Klemmen Sie den Minuspol der Batterie ab.
2. Suchen Sie nach einem geeigneten Einbauort für Ihren MTX Verstärker. Bedenken Sie hierbei, dass ausreichende Luftzufuhr am
Kühlkörper vorhanden ist, um eine entsprechende Kühlung des Verstärkers sicherzustellen. Schrauben Sie Ihren MTX Verstärker nun
fest. Markieren Sie die Einbaulöcher des Verstärkers und bohren Sie die Löcher. Bevor sie Löcher bohren, stellen Sie unbedingt sicher,
dass keine Fahrzeugkabel, Gasleitungen, Bremsleitung, der Tank o.ä. im Wege sind und Schaden nehmen könnten.
3. Verlegen Sie nun ein positives Stromkabel von der Batterie (noch nicht anschließen) durch den Innenraum des Fahrzeuges und
schließen Sie dieses an das Terminal +BATT des Verstärkers an. Verwenden Sie an etwaigen scharfen Kanten eine Gummihülle oder
ähnliches um eine Beschädigung des Kabels zu vermeiden. Schließen Sie das Kabel noch nicht an die Batterie an. Achten Sie unbedingt
auf den richtigen Kabelquerschnitt sowohl für die Plus- als auch für die Minusleitung.
4. Installieren Sie eine Sicherung mit einem max. Abstand von 20cm zur Batterie. Dies ist für Ihre und die Sicherheit des Fahrzeuges
sehr wichtig. Stellen Sie sicher, dass die Sicherung ausgeschaltet ist oder die Sicherung aus dem Halter entfernt ist solange noch nicht
alle Anschlüsse fertiggestellt sind. Schließen Sie nun das positive Stromkabel an das positive Batterieterminal an.
5. Finden Sie nun eine gute Stelle für den Massepunkt an der Fahrzeugkarosserie und entfernen Sie an dieser Stelle den Lack bis Sie
an der Stelle blankes Metall sehen. Schließen Sie das Massekabel an diesem Punkt an und verbinden Sie das andere Ende mit dem
GND Terminal Ihres MTX Verstärkers.
