Installazione E Montaggio - MTX Audio RFL4120 Mode D'emploi

+12V GND
High Pass
25A 25A 25A
Ch.2 On
Off
40Hz - 5000Hz
Gain
6V - 0,2V 40Hz - 5000Hz
On
Off
Fuses
Low Pass
Cavi alimentazione e altoparlanti :
GND REM +12V
25A 25A 25A 25A
Power Fuses
REM +12V
25A 25A
Speakers
Input
(+) Ch.1 (-) (+) Ch.2 (-)
Ch.1 Ch.2
Gain
6V - 0,2V
Power
(+) Bridge (-)

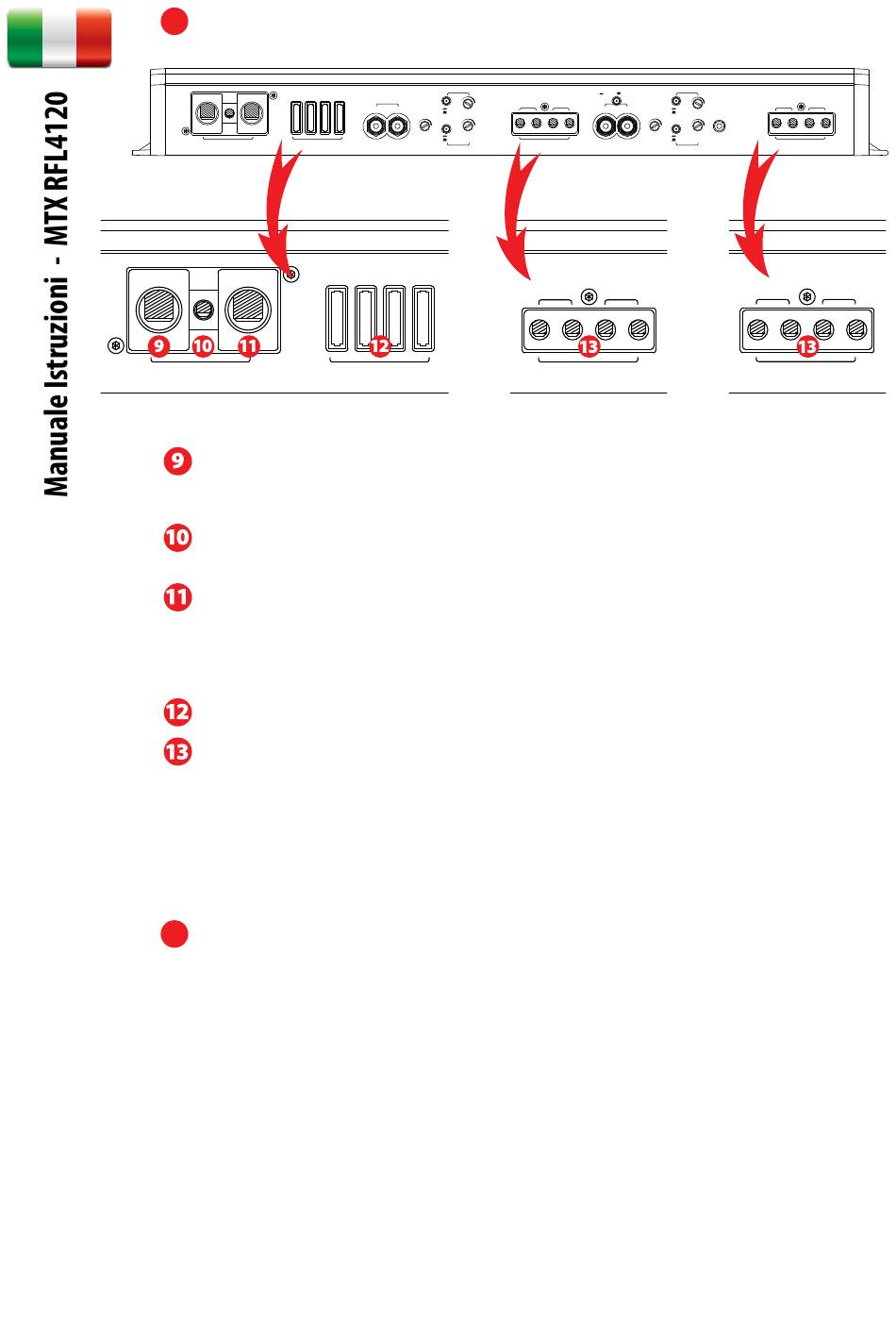

Terminale di massa - Una buona connessione di massa è fondamentale per le migliori prestazioni. Utilizzare un cavo della medesima
sezione di quella usata per il cavo di alimentazione e attaccarsi direttamente allo chassis della vettura, in un punto opportunamente
sverniciato per mettere a nudo il metallo.
Terminale Remote - L'amplificatore si accende applicando 12V a questo terminale.Solitamente la tensione è fornita da un cavo della
sorgente marcato"remote" o "antenna".
Terminale (+12) - Questo è il terminale di alimentazione dell'amplificatore e deve essere collegato direttamente al terminale positivo
della batteria. Posiziona il cavo per questo collegamento lontano dai cavi di segnale, dai cavi antenna e da dispositivi sensibili poichè
la gran quantità di corrente che passa da questo cavo può generare disturbi. E' molto importante anche effettuare connessioni strette e
solide per ottenere le massime prestazioni.Per l'alimentazione del modello MTX RFL4120 raccomandiamo cavi di sezione non inferiore
a 50mm2.
Fusibili - quando un fusibile salta, sostituitelo con uno del medesimo valore.
Terminali Altoparlanti - Collega gli altoparlanti a questi terminali, accertandoti di rispettare la polarità. Una polarità invertita provaca
una perdità di bassi e/o una scarsa qualità di riproduzione sonora.
Modalità a Ponte (Bridge) : Utilizzare solo il terminale Ch1 positivo ed il terminale Ch2 negativo.
Modalità a Ponte (Bridge) : Utilizzare solo il terminale Ch3 positivo ed il terminale Ch4 negativo.
Non usare il modo a ponte con impedenze inferiori a 4 Ohm.

Installazione e Montaggio :

MTX si raccomanda di far installare i propri amplificatori da un installatore MTX autorizzato.
Qualsiasi cambiamento rispetto i collegamenti illustrati può causare seri danni all'amplificatore, agli altoparlanti e/o al sistema elettri-
co della vettura. Controlla le connsessioni almeno due volte prima di accendere l'impianto.
1. Disconnetti la connessione di massa della batteria.
2. Scegli il punto giusto per installare l'amplificatore assicurandoti che un adeguato flusso d'aria possa raffreddare il dissipatore. Prima
di effettuare fori sulla vettura assicurati di non interferire con con cavi, circuiti, serbatoio ecc.
3. Posiziona un cavo di alimentazione che possa collegare il terminale(+) della batteria al terminale +BATT dell'amplificatore. Per il
momento, non collegare il cavo al terminale positivo (+) della batteria. Nota: usa cavi di sezione adeguata e dello stesso diametro per
l'alimentazione e per la massa.
4. Installa un fusibile di linea entro ad una distanza non superiore a 20 cm. Dalla batteria: ciò riduce realmente il rischio di dannio al
veicolo in caso di corto circuito o incidente. Assicurati che il abbassa realmente
5. Trova un buon punto di massa sullo chassis del veicolo e rimuovi la vernice mettendo a nudo il metallo. Collega a questo punto un
capo del cavo di massa e l'altro capo al terminale GND dell'amplificatore.
