+12V GND
High Pass
25A 25A 25A
Ch.2 On
Off
40Hz - 5000Hz
Gain
40Hz - 5000Hz
6V - 0,2V
On
Off
Fuses
Low Pass

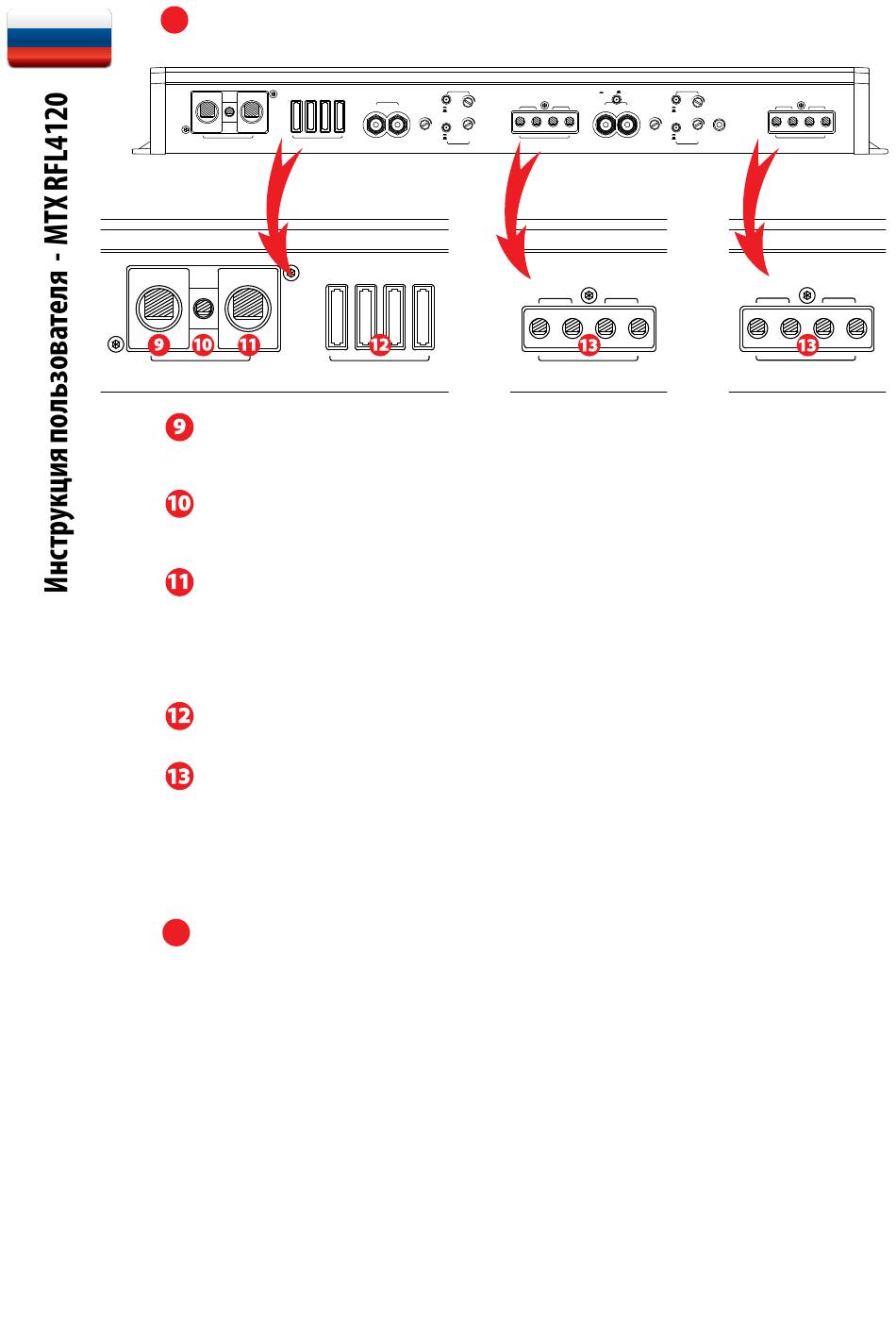

Силовые и акустические подключения :
GND REM +12V
25A 25A 25A 25A
Power Fuses
REM +12V
25A 25A
Speakers
Input
(+) (-) (+) (-)
Ch.1 Ch.2
Ch.1 Ch.2
Gain
6V - 0,2V
Power
(+) Bridge (-)
Разъём заземления – Качественное заземление необходимо для того, чтобы Ваш усилитель работал на полную мощность.
Следует использовать небольшой провод того же диаметра, что и провод питания для подсоединения клеммы заземления
непосредственно к шасси автомобиля. Всегда зачищайте поверхность, к которой будет выполняться заземление.
Разъём дистанционного включения – Усилитель может быть включён при подаче 12В к данному разъёму. Обычно такое
напряжение подаётся при помощи провода от источника питания с пометкой "remote"(дистанционный) or "power antenna"
(антенна с электроприводом).
(+12V) Разъём питания - Это основоной разъём питания усилителя и для надлежащего рабочего состояния он должен
быть подключён непосредственно к плюсовому гнезду аккумулятора автомобиля. Будьте осторожны, устанавливая этот
кабель. Избегайте нахождения данного кабеля поблизости кабелей RCA, антенн или другого чувствительного оборудования
из-за риска проникновения шумов в аудио систему, вызванного большим потоком тока. Также для более качественной
эксплуатации важно прочное и надёжное подсоединение. MTX рекомендует использовать провод размером 50мм2 с
усилителем MTX RFL4120.
Предохранители: При сгорании предохранителей замените их на аналогичные. Никогда на заменяйте их на предохранители
классом выше!
Разъёмы динамиков - Подсоедините сабвуферы к этим разъёмам. При использовании двух сабвуферов или сабвуфера с
двойной звуковой катушкой обратите внимание на фазу.
Примечание: Два (+) соединителя скреплены параллельно внутри. То же касается и двух (-) соединителей.
Мостовой режим : При подсоединении усилителя используйте только левый положительный и правый отрицательный
разъёмы. Внимание: Не подсоединяйте усилитель при сопротивлении ниже 4 Ом.
Установка и монтаж :
MTX рекомендует устанавливать Ваш новый усилитель авторизированным представителем MTX.
Малейшее отклонение от специальных инструкций по установке может нанести серьезный вред усилителю, динамикам
и/или электрической системе автомобиля. Ущерб, причиненный при неправильной установке, НЕ покрывается гарантией.
Пожалуйста, проверьте все соединения перед включением системы !
1. Отсоедините отрицательный кабель аккумулятора автомобиля.
2. Определитесь с местом монтажа Вашего усилителя MTX. Имейте ввиду, что для надлежащего охлаждения необходим
достаточный поток воздуха. Отметьте места сверления отверстий для монтажа. Перед сверлением убедитесь, что все детали
автомобиля находятся в чистоте и не помешают установке. Просверлите отверстия и установите усилитель.
3. Проведите провод полюсового питания от аккумулятора через пожарную перегородку, используя уплотняющее кольцо или
резиновую втулку для избежания повреждений провода острыми краями пожарной перегородки. Проведите провод через
салон автомобиля и подсоедините к разъёму +BATT усилителя. Не подсоединяйтесь к аккумулятору в этот момент.
Примечание: используйте только проводку подходящего размера, как для плюса, так и для минуса.
4. Установите предохранитель на расстоянии 20см от аккумулятора. Это поможет защитить автомобиль при замыкании.
Не включайте выключатель и не устанавливайте предохранитель, пока не будут выполнены все подсоединения. Теперь
подключите провод плюсового питания к плюсовой клемме аккумулятора.
5. Заземление -Выберите подходящее место для заземления на шасси Вашего автомобиля и зачистите его. Приложите провод
заземления к точке контакта и подсоедините противоположный конец провода заземления к разъёму GND на усилителе MTX.
High Pass
Input
(+) Ch.1
Ch.1 Ch.2 On
Off
40Hz - 5000Hz
Gain
6V - 0,2V 40Hz - 5000Hz
On
Off
(+)
Low Pass
Input
High Pass
Ch.1 Ch.2 Ch.3 Ch.4
25A 25A 25A
Input
On Ch.3 Ch.4 Ch.1
Off
40Hz - 5000Hz
Gain
40Hz - 5000Hz 6V - 0,2V
On
Off
Fuses
Low Pass
Input
High Pass
Ch.1 Ch.2 Ch.3 Ch.4
Speakers
(-) (+) Ch.2 (-)
Ch.3 Ch.4 On
Off
40Hz - 5000Hz
Gain
6V - 0,2V 40Hz - 5000Hz
On
Off
Bridge (-)
Low Pass
High Pass High Pass
Speakers
(+) (-) (+) (-)
Ch.1 Ch.2
Ch.2 On On
EBC
Off Off
40Hz - 5000Hz 40Hz - 5000Hz
Gain
Remote
40Hz - 5000Hz 40Hz - 5000Hz
6V - 0,2V
On On
Off Off
(+) Bridge (-)
Low Pass Low Pass
Speakers
(+) Ch.3 (-) (+) Ch.4 (-)
EBC
Remote
(+) Bridge (-)
Input
High Pass
Ch.1 Ch.2 Ch.3 Ch.4
Speakers Speakers
(+) (+) (-) (-) (+) (+) (-)
Ch.3 Ch.1 Ch.4 Ch.2
Ch.3 Ch.4 On
Off
Gain
6V - 0,2V
On
Off
(+) (+) Bridge Bridge (-)
Low Pass
Ch
(-)
Ch
EBC
40Hz - 5000Hz
Remote
40Hz - 5000Hz
(-)
