MTX Audio RFL4120 Mode D'emploi page 27

25A 25A 25A 25A 25A 25A 25A
Ch.1
Fuses Fuses

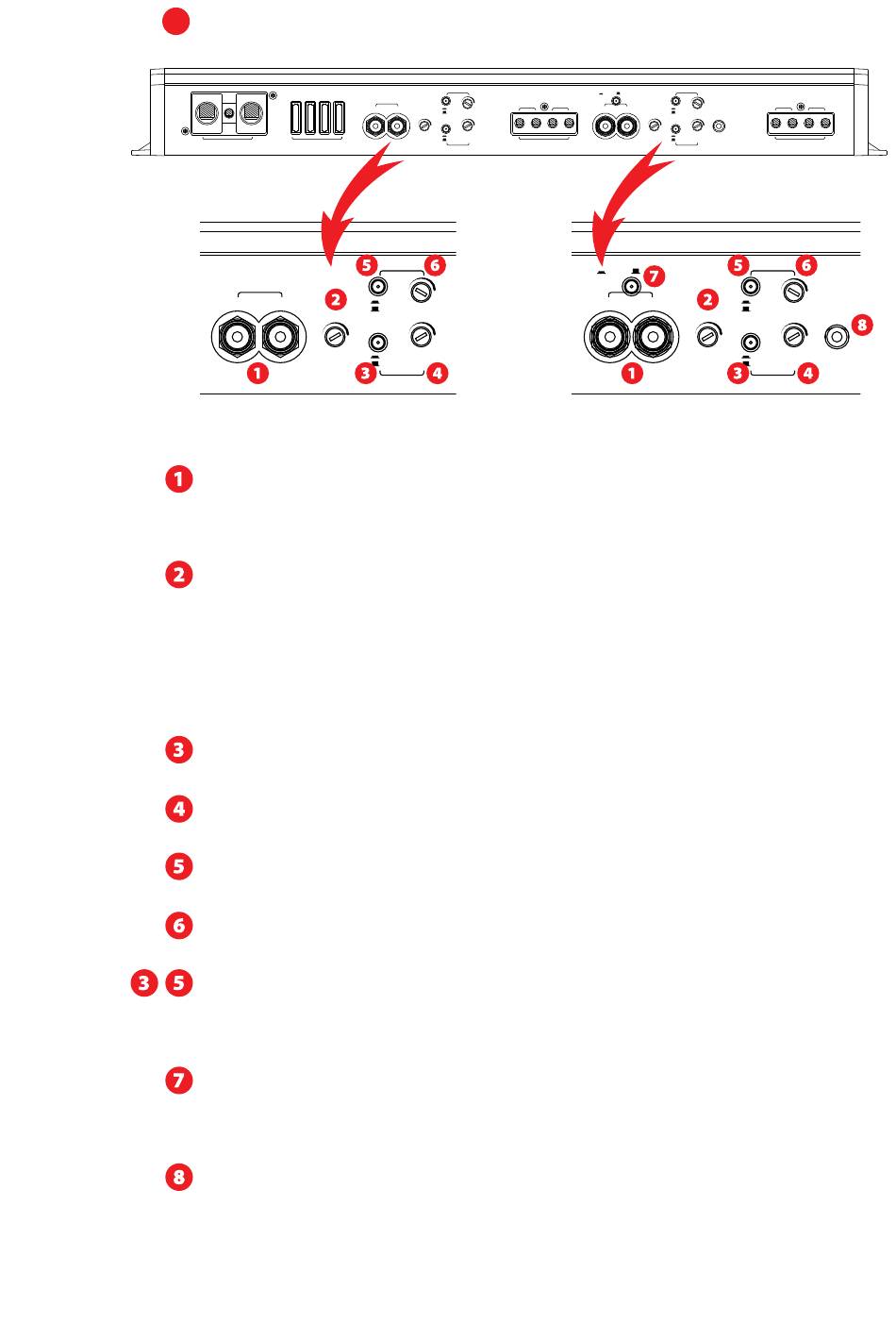

Instellingen en ingangen :
GND REM +12V
25A 25A 25A
Power Fuses
High Pass
25A
Input Input
Ch.2 Ch.1 Ch.2 On
Off
40Hz - 5000Hz
Gain Gain
40Hz - 5000Hz
6V - 0,2V 6V - 0,2V
On
Off
Low Pass
RCA ingang – De RCA ingangen dienen gebruikt te worden wanneer de source unit RCA of lijn niveau uitgangen heeft. Voor een juiste
werking dient de source unit een minimaal uitgangs voltage van 200mV uit te sturen via de RCA uitgangen.
Het gebruik van goede kwaliteit getwiste RCA kabels wordt aan bevolen om de invloed van storingen te minimaliseren tot een ab-
soluut minimum.
Gain - Hiermee wordt de ingangs gevoeligheid van de versterker afgesteld op het uitgangs voltage van de source unit. Het bereik ligt
tussen 200mV Gain volledig open en 6V Gain volledig dicht..
Afstellen van de Gain
1. Draai de Gain op de versterker helemaal dicht (tegen de klok in).
2. Zet het volume van de source unit op 3⁄4 volume (dit is het maximal volume met onvervormd signaal).
3. Draai de Gain van de versterker open totdat je duidelijk vervorming hoort vanuit de speakers.
4. Draai nu de Gain van de versterker zover dicht totdat je net geen vervorming meer hoort.
5. de versterker is nu afgesteld aan het uitgangs voltage van de source unit.
Schakelaar laag doorlaat filter - Met deze schakelaar kan het laag doorlaat filter van de versterker worden in en uit geschakeld. Wan-
neer deze schakelaar ingedrukt is is het filter ingeschakeld.
Laag doorlaat filter frequentie – Hiermee kan de gewenste laag doorlaat frequentie worden ingesteld. De frequentie kan worden
ingesteld tussen 40Hz en 5000Hz.
Schakelaar hoog doorlaat filter - Met deze schakelaar kan het hoog doorlaat filter van de versterker worden in en uit geschakeld.
Wanneer deze schakelaar ingedrukt is is het filter ingeschakeld.
Hoog doorlaat filter frequentie – Hiermee kan de gewenste hoog doorlaat frequentie worden ingesteld. De frequentie kan worden
ingesteld tussen 40Hz en 5000Hz.
Het is ook mogelijk om een band doorlaat filter in te stellen op de versterker om kick woofers of midden tonen luidsprekers actief
aan te sturen. Zowel het hoog (5) als laag (3) doorlaat filter dienen dan te worden in geschakeld. Het hoog doorlaat filter (6) kan
dan worden ingesteld voor de laagste filter frequentie en het laag doorlaat filter (4) voor de hoogste filter frequentie van het band
doorlaat filter.
Ingang schakelaar - Met deze schakelaar kan worden ingesteld of er 2 of 4 ingangen gebruikt worden. Wanneer de source unit 4 RCA
uitgangen heeft (front en rear) kan de Ch3 Ch4 mode gebruikt worden, hierbij dienen alle 4 RCA aansluitingen te worden gebruikt.
Wanneer de source unit slechts 2 RCA uitgangen heeft kan de Ch1 Ch2 mode gebruikt worden, hierbij dienen de Ch1 en Ch2 RCA
aansluitingen te worden gebruikt om alle kanalen van de versterker te kunnen gebruiken.
EBC ingang – Ingang voor het aansluiten van de mee geleverde Electronic Bass Control (EBC). Een afstand bediening voor de bass zodat
het bass nivo kan worden geregeld vanaf de bestuurders stoel.
High Pass
25A
Input
Ch.1 Ch.2 On
Off 40Hz - 5000Hz
Gain
6V - 0,2V 40Hz - 5000Hz
On
Off
Low Pass
High Pass
Speakers
(+) (-) (+)
Ch.1
On
Off
40Hz - 5000Hz
40Hz - 5000Hz
On
Off
(+) Bridge
Low Pass
Input
High Pass
Ch.1 Ch.2 Ch.3 Ch.4
Speakers
(+) (-) (+) (-)
Ch.1 Ch.2
Ch.3 Ch.4 On
Off
Gain
6V - 0,2V
On
Off
(+) Bridge (-)
Low Pass
Input
Ch.1 Ch.2 Ch.3 Ch.4
Speakers
(+) (-) (-) (+) (-)
Ch.2 Ch.1 Ch.2
Ch.3 Ch.4
(+) (-) Bridge (-)
Speakers
(+) (-) (+) (-)
Ch.3 Ch.4
EBC
40Hz - 5000Hz
Remote
40Hz - 5000Hz
(+) Bridge (-)
Input
High Pass High Pass
Ch.1 Ch.2 Ch.3 Ch.4
Ch.3 Ch.4 On On
Off EBC Off
40Hz - 5000Hz
Gain Gain
Remote
6V - 0,2V 40Hz - 5000Hz 6V - 0,2V
On On
Off Off
Low Pass Low Pass
(+)
EBC
40Hz - 5000Hz
Remote
40Hz - 5000Hz
(+)
