MTX Audio RFL4120 Mode D'emploi page 24

+12V GND
High Pass
25A 25A 25A
Ch.2 On
Off
40Hz - 5000Hz
Gain
6V - 0,2V 40Hz - 5000Hz
On
Off
Fuses
Low Pass

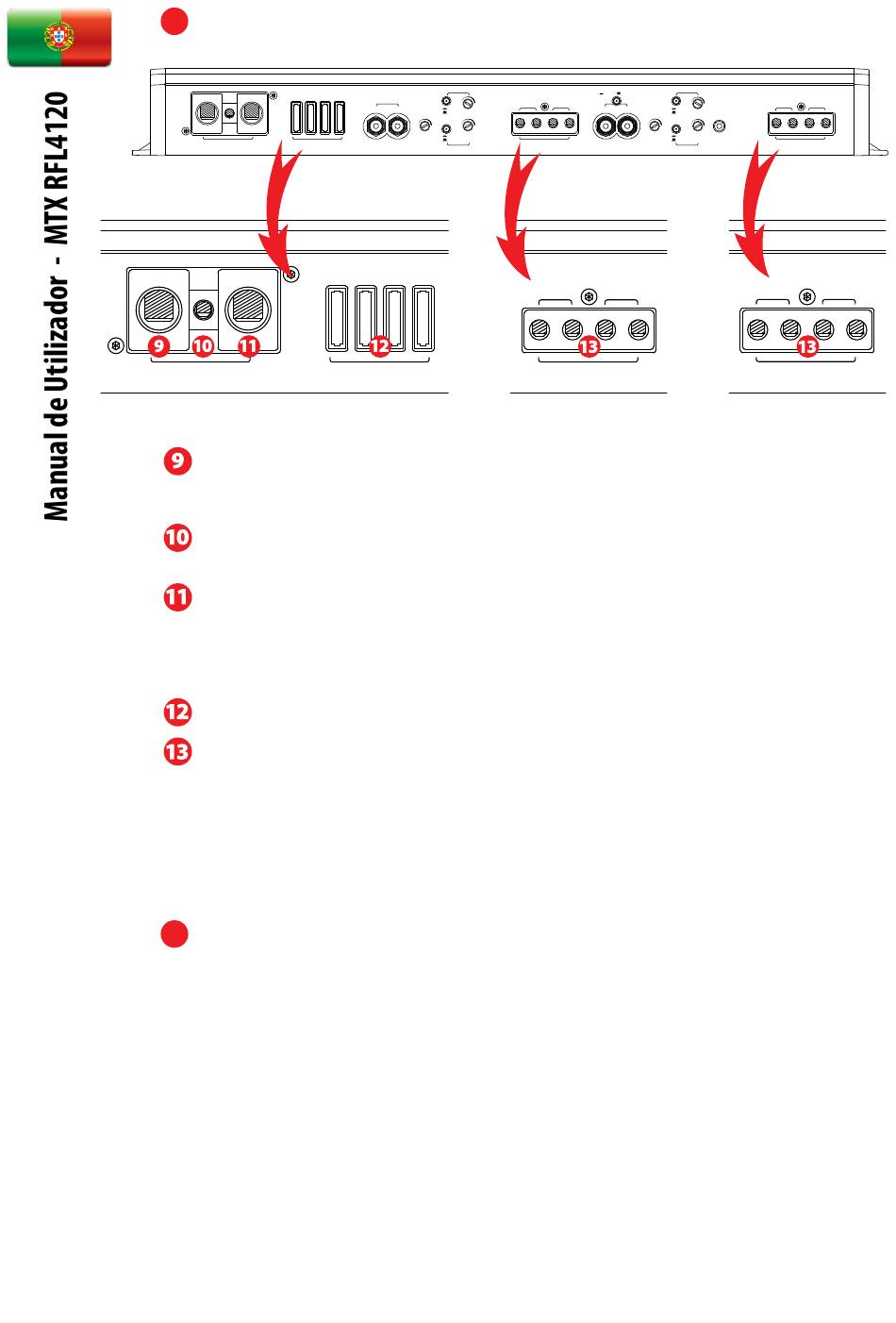

Conexões de alimentação e de altifalantes :
GND REM +12V
25A 25A 25A 25A
Power Fuses
REM +12V
25A 25A
Speakers
Input
(+) Ch.1 (-) (+) Ch.2 (-)
Ch.1 Ch.2
Gain
6V - 0,2V
Power
(+) Bridge (-)
Terminal de massa –Uma boa ligação de massa é precisa para a boa operação do seu amplificador. Um cabo curto do mesmo calibre do
cabo de alimentação deve ser usado para conectar o terminal de massa directamente ao chassis do veículo. Deve remover a tinta da
superfície, expondo o metal limpo onde fizer a ligação de massa.
Terminal remoto – O amplificador pode ser ligado ao aplicar 12 volts neste terminal. Tipicamente, esta voltagem é fornecida por um
fio do auto-rádio "remote" ou "electric antenna".
(+12V) Terminal de Alimentação - Esta é a entrada de potência no amplificador e deve se ligada directamente ao terminal positivo
da bateria do carro para que o amp opere devidamente. Use de cuidado quando passar este cabo ao longo do veículo. Evite que este
cabo passe ao lado de cabos RCA, de antena, ou outro equipamento sensível já que a elevada currente fluindo por este cabo pode
induzir ruído para dentro do seu sistema. É também muito importante ter uma conecção de qualidade para a máxima performance.
Recomendamos o uso de cabo de 50mm2 com o MTX RFL4120.
Fusíveis : se necessário, substitua com fusíveis do mesmo valor. Nunca use um fusível de maior amperagem.
Terminais de altifalantes - Conecte os seus altifalantes a estes terminais. Certifique-se que observa a polaridade ao longo do sistema.
Conecções de fase erradas podem resultar numa perda de graves e/ou pobre qualidade de som em geral.
Modo em ponte :
Quando pontear o amplificador, use exclusivamente o terminal positivo Ch1 e o terminal negativo Ch2.
Quando pontear o amplificador, use exclusivamente o terminal positivo Ch3 e o terminal negativo Ch4.
Aviso : não use o amp em ponte com uma impedância menor que 4 ohm.
Instalação & Montagem :
A MTX recomenda que proceda à instalação do seu novo amplificador através de um agente autorizado MTX.
Qualquer desvio das especificações de instalação recomendadas pode causar prejuízo grave ao amplificador, altifalantes e/ou sistema
eléctrico do veículo. Por favor verifique muito bem as conecções antes de ligar o sistema.
1. Desconecte o terminal negativo da bateria do veículo.
2. Determine o local de montagem do seu amp MTX. Deve haver suficiente fluxo de ar pelo dissipador, para assegurar o arrefecimento.
Marque os furos de montagem do amp. Antes de fazer qualquer furo, certifique-se que todos os fios e cabos do veículo, asim como
tubos de combustível, de travão etc, estão em segurança e não há qualquer interferência com a instalação. Monte o seu amp MTX.
3. Passe um cabo de alimentação positivo desde a bateria do veículo usando protecção adequado na travessia de chapas. Passe pelo
interior do veículo até ao terminal +BATT do amp. Por agora, deixe o cabo desconectado da bateria.
Nota : Certifique-se que usa o calibre adequado tanto para o terminal positivo como negativo.
4. Instale um quebra circuitos ou fusível dentro 20cm da bateria. Em caso de curto circuito ou acidente, isto diminui efectivamente o
risco de graves problemas. Até que todas as conecções estejam completas e verificadas, o quebra circuitos deve estar em Off ou o fusível
fora do suporte. Agora, pode conectar o seu cabo positivo ao terminal positive da bateria.
5. Encontre um bom ponto de massa no chassis do veículo e remova a tinta, deixando o metal à vista no ponto de contacto. Aperte o
cabo de massa ao ponto de contacto point e conecte o outro extremo do cabo de massa ao terminal GND do seu amp MTX.
High Pass
Input
(+)
Ch.1
Ch.1 Ch.2 On
Off 40Hz - 5000Hz
Gain
6V - 0,2V 40Hz - 5000Hz
On
Off
(+)
Low Pass
Input
High Pass
Ch.1 Ch.2 Ch.3 Ch.4
25A 25A 25A
Input
On Ch.3 Ch.4 Ch.1
Off
40Hz - 5000Hz
Gain
40Hz - 5000Hz 6V - 0,2V
On
Off
Fuses
Low Pass
Input
High Pass
Ch.1 Ch.2 Ch.3 Ch.4
Speakers
(-) (+) (-)
Ch.2
Ch.3 Ch.4 On
Off 40Hz - 5000Hz
Gain
6V - 0,2V 40Hz - 5000Hz
On
Off
Bridge (-)
Low Pass
High Pass High Pass
Speakers
(+) Ch.1 (-) (+) Ch.2 (-)
Ch.2 On On
EBC
Off Off
40Hz - 5000Hz 40Hz - 5000Hz
Gain
Remote
6V - 0,2V 40Hz - 5000Hz 40Hz - 5000Hz
On On
Off Off
(+) Bridge (-)
Low Pass Low Pass
Speakers
(+) (-) (+) (-)
Ch.3 Ch.4
EBC
Remote
(+) Bridge (-)
Input
High Pass
Ch.1 Ch.2 Ch.3 Ch.4
Speakers
Speakers
(+) (-) (+) (-)
Ch.3 (+) Ch.1 (-) Ch.4 (+) Ch.2
Ch.3 Ch.4 On
Off
Gain
6V - 0,2V
On
Off
(+) Bridge (-)
(+) Bridge
Low Pass
Ch
(-)
Ch
EBC
40Hz - 5000Hz
Remote
40Hz - 5000Hz
(-)
