M Design LUNA 700H Instructions D'installation Et D'utilisation page 8

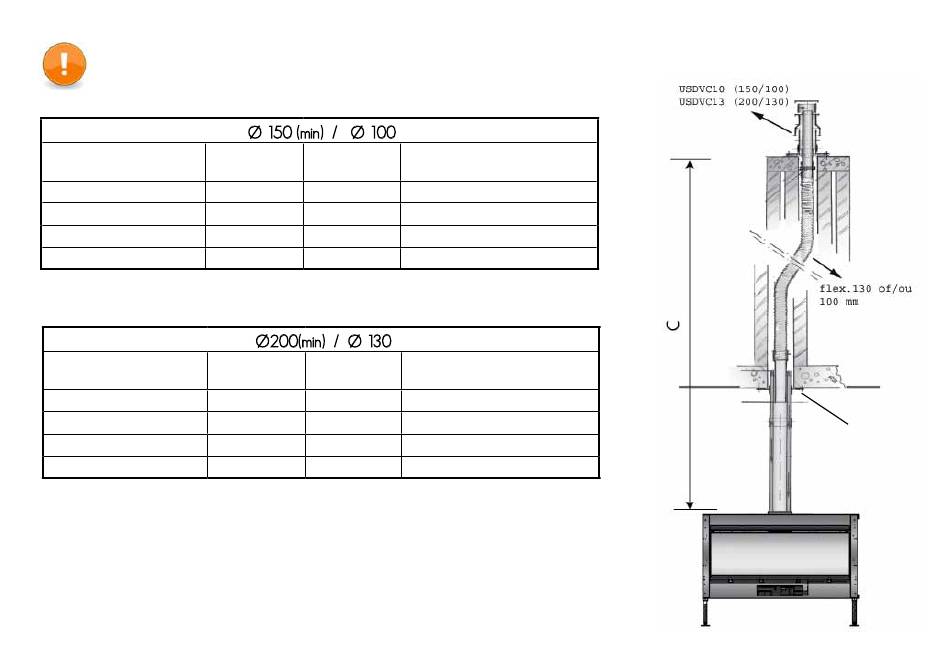

Fig. 2 Dakdoorvoer via bestaande schouw
Raccordement toit via cheminee existante (c 91)
Tab. 1
Toestel / Appareil
700 H / 1000 H
1 150 H
1300 H
1600 H / 1900 H
Tab 2
Toestel / Appareil
700 H / 1000 H
1 150 H
1300 H
1600 H / 1900 H
Verplicht te gebruiken bij aansluiting op bestaande schouw : Sanneringsset USSAN
*
A utiliser obligatoirement le kit de rénovation pour cheminée maçonnée USSAN
Deze sanneringsset moet hermetisch afgesloten zijn aan het plafondstuk !
Le kit de rénovation doit être hermétiquement fermée a hauteur de la rosace au plafond !
Ø 150 (min) / Ø 100
C (min) C (max)
3 m 18m
3 m 18m
3 m 18m
3 m 20m
Ø200(min) / Ø 130
C (min) C (max)
2 m 10m
2 m 10m
2 m 10m
2 m 12m
Installatievoorschrift en gebruiksaanwijzing - LUNA GAS / Instruction d'installation et d'utilisation
Restrictie HR+ (vanaf 4m)
Pastille HR+ (à.p.d. 4m)
Ø 60
Ø 53
Ø 60
Ø 75
Restrictie HR+ (vanaf 3m)
Pastille HR+(à.p.d. 3m)
Ø 60
Ø 53
Ø 60
Ø 75
- 9 -
ou/of
*
fig. 2
