02

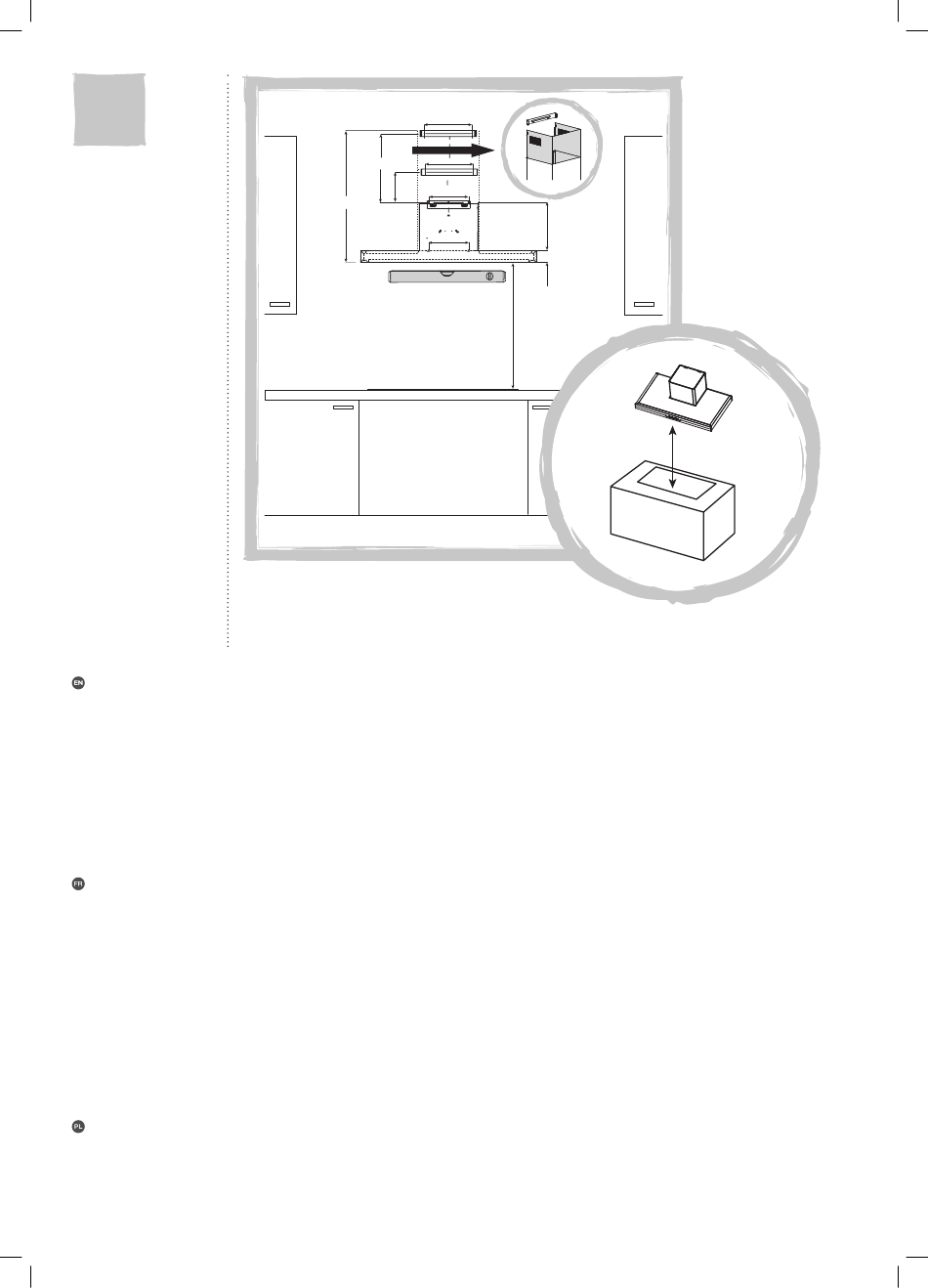

Mark the wall with the hole positions as shown in the diagram. The fixings supplied are suitable for
solid walls only. When fixing to any other type of wall use suitable alternative fixings.
Warning: Caution! Before drilling it is extremely important to check the wall for hidden pipes, electrical
cables etc using an appropriate detection device.
Drill the holes, insert the wall plugs in all 9 holes. The maximum gap between the holes at level 1 and 3
should be no more than 475mm dependent upon the ceiling height.
WARNING: Use only the same size of fittings and mounting screws as recommended in this instruction
manual. Failure to follow these instructions may result in electrical hazards.
Marquer le mur avec les positions de trou comme indiqué sur le schéma. Les fixations fournies
conviennent à des murs solides uniquement. Lors d'une fixation sur n'importe quel autre type de mur,
utiliser d'autres fixations adaptées.
Avertissement : Attention ! Avant de percer, il est extrêmement important de vérifier si des tuyaux,
des câbles électriques, etc., sont dissimulés dans le mur en utilisant un appareil de détection approprié.
Percer les trous, insérer les chevilles murales dans les 9 trous. L'écart maximal entre les trous des
niveaux 1 et 3 ne doit pas mesurer plus de 475 mm, selon la hauteur du plafond.
AVERTISSEMENT : n'utiliser que des raccords et des vis de fixation de même taille tels que
recommandés dans ce manuel d'instructions. Le non-respect de ces instructions peut être à l'origine
de dangers électriques.
Zaznaczyć na ścianie położenia otworów, jak przedstawiono na schemacie. Dołączone mocowania
są przeznaczone wyłącznie do ścian litych. W przypadku montażu na ścianie innego typu należy użyć
odpowiednich mocowań zamiennych.
FSS10336-100000026-100000020 v6c R.indd 10
162mm
160 mm
208-475mm
130mm
200mm
545-810mm
205mm
246mm
61.5mm
B B
B
10
≥ 760mm
