MonTage de l'appareIl

ATTENTION
1. Dans le cas d'applications commerciales, les appareils ne
doivent pas être installés à une hauteur de moins de 2 m (7 pi),
mesurée entre le dessous et le plancher (à moins d'installer
une protection appropriée des parties mobiles) et, dans le cas
d'applications résidentielles, à une hauteur de moins de 1,5 m
(5 pi) entre le dessous et le plancher.
2. Vérifiez qu'il n'y a pas d'obstacles devant la prise d'air et la sortie
d'air chaud.
3. Les dégagements prescrits par rapport aux surfaces
combustibles sont calculés pour que la température de surface
du matériau combustible ne dépasse pas 71 °C (160 °F).
L'espacement au-dessus de l'appareil peut devoir être augmenté
par rapport au minimum prescrit, si une telle température risque
d'endommager les matériaux situés au-dessus de l'appareil.
4. Prévoyez un dégagement de 46 cm (18 po) à l'arrière ou de
15 cm (6 po) au-delà de l'extrémité du moteur, selon la plus
grande des deux valeurs, et du côté de la porte d'accès pour
assurer assez d'air pour le bon fonctionnement du ventilateur.
1. Assurez-vous que les pièces de suspension sont capables de
supporter le poids de l'appareil (voir les page 16 pour les poids).
2. Le bon fonctionnement de l'appareil suppose qu'il soit monté
horizontal et de niveau.
3. Les dégagements par rapport aux surfaces combustibles,
telles que spécifiquées précédemment, doivent être strictement
maintenues.
4. Pour le modèle tailles 30-75, installez les supports de fixation
avant d'amener l'appareil à sa position de montage (support pour
l'installation d'accessoires sur le modèle de taille 100-125, voir la
dernière révision de la littérature 6-594).
• Pour un montage normal (commandes à gauche), retirez
les trois (3) vis et la ferrure de montage du bord supérieur, à
l'avant et à l'arrière de l'appareil. Remontez la ferrure avant
en alignant les trous de vis de la ferrure avec ceux du bord
supérieur de l'appareil, comme illustré sur la Figure 5.1.
Procédez de la même façon pour la ferrure arrière.
• Pour une installation avec les commandes à droite, retirez
les trois (3) vis et la ferrure de montage du bord supérieur, à
l'avant et à l'arrière de l'appareil. Installez la ferrure avant en
alignant les trous de vis de la ferrure avec ceux du nouveau
bord supérieur de l'appareil, comme illustré sur la Figure 5.2.
Procédez de la même façon pour la ferrure arrière.
5a. suspension par des vis ou des tirefonds : Fixez les ferrures
de montage aux solives ou aux poutrelles du plafond en utilisant
des vis 1/4 po munies de rondelles 1/2 po. Les ferrures de
montage en cornière sont percées pour des solives espacées de
40 ou 61 cm (16 ou 24 po). Voir la page 16 pour des dimensions
de support de fixation.

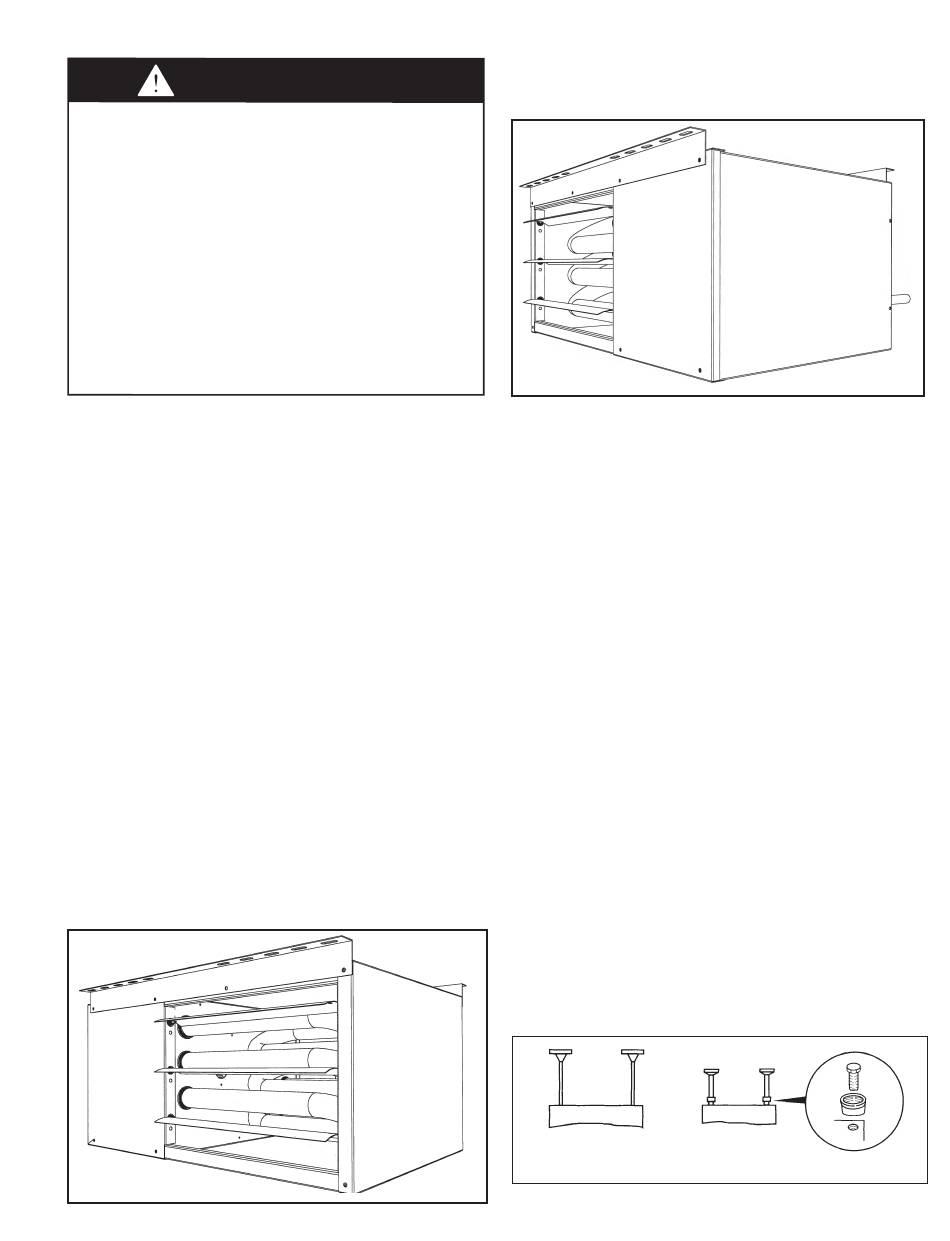

Figure 5.1 - appareil monté en position normale
(modèles 30-75 seulement)
Figure 5.2 - appareil tourné de 180° (modèles 30-75
seulement) (panneau d'accès et sortie d'air réchauffé
changent de côté)
5b. suspension par des tiges filetées : Cet appareil de chauffage
peut également être suspendu en utilisant les mêmes ferrures de
montage et des tiges filetées. Fixez la tige filetée à la ferrure avec
des écrous vissés de part et d'autre de la pièce. Pour le modèle
100-125 tailles, les unités sont conçues pour être suspendue par
tige filetée, sans l'utilisation de crochets. Les appareils peuvent
être montés comme suit avec une tige filetée 3/8-16. Sur chaque
section de tige filetée utilisée, vissez un écrou sur une distance de
2,5 cm environ sur l'extrémité des tiges filetées qui seront vissées
sur l'appareil de chauffage. Placez une rondelle sur l'extrémité de
la tige filetée et vissez la tige filetée sur les écrous à souder de
l'appareil de chauffage sur le dessus de l'appareil de chauffage en
donnant 5 tours minimum, mais pas plus de 10. Serrez le premier
écrou installé sur la tige filetée pour éviter la rotation de la tige.
Percez ensuite des trous dans un profilé en U ou une cornière au
même espacement que les dimensions choisies sur l'appareil à
installer. Les cornières ou les profilés doivent être fixés sur toute la
longueur de l'appareil entre les éléments structuraux du bâtiment.
Coupez les tiges filetées à la longueur désirée et enfilez-les
dans les trous du profilé ou de la cornière en les fixant avec des
rondelles plates et des écrous freinés, des rondelles de blocage
et des écrous, ou encore avec un écrou et un contre-écrou avec
rondelle.
reMarQue : Un ensemble d'adaptateur de tuyau, illustré à la
figure 5.3, est offert comme accessoire. Un ensemble comprend
deux bouchons de tuyau IPS 3/4 po percés et deux vis à chapeau
3/8 - 13 x 1-3/4 po pour faciliter la suspension de tuyaux filetés.
Deux ensembles seraient requis.
5c. Montage sur console : L'appareil peut aussi être installé sur une
console ou une étagère. Pour cela, montez les ferrures de fixation,
comme expliqué dans la note 4, mais en bas plutôt qu'en haut de
l'appareil. Les ferrures sont fixées à la console avec les mêmes
vis (1/4 po et rondelles 1/2 po) que pour la suspension à des
solives ou des poutrelles. Assurez-vous que toutes les distances
aux surfaces combustibles sont respectées.
Figure 5.3 - Méthodes de suspension des appareils de
chauffage
(tige filetée)
6-584.2
(ensemble d'adaptateur de tuyau)
